بخش دوم :
جهت کسب اطلاعات بیشتر در این زمینه، بخش قبلی را مطالعه کنید.
مقدمه

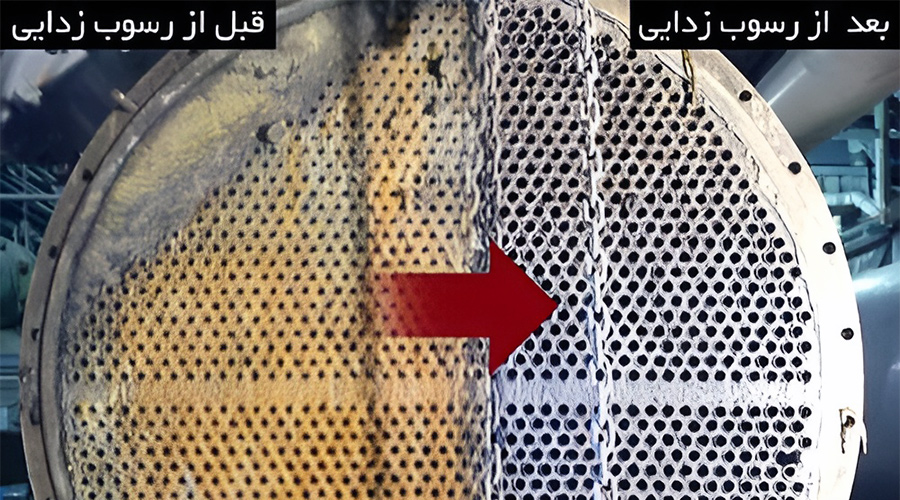

اسیدشویی چیلر یکی از مهم‌ترین مراحل در نگهداری و سرویس سیستم‌های برودتی محسوب می‌شود و نقش اساسی در حفظ راندمان، افزایش طول عمر تجهیزات و کاهش مصرف انرژی دارد. با گذر زمان، رسوبات و املاح موجود در آب درون لوله‌های کندانسور و کویل‌ها تجمع پیدا می‌کنند و تشکیل لایه‌ای سخت می‌دهند که مانع انتقال حرارت مناسب می‌شود. این رسوبات، علاوه بر کاهش راندمان چیلر، باعث افزایش فشار و دمای کمپرسورها و در نهایت بالا رفتن هزینه‌های تعمیر و نگهداری می‌شوند. بنابراین، حذف این رسوبات با استفاده از اسیدشویی نه‌تنها عملکرد سیستم را به حالت ایده‌آل بازمی‌گرداند بلکه از آسیب جدی به تجهیزات جلوگیری می‌کند. فرآیند اسیدشویی نیازمند دقت، دانش فنی و رعایت اصول ایمنی است، چرا که اسیدهای مورد استفاده، مانند هیدروکلریک و سولفامیک، بسیار خورنده هستند و می‌توانند به فلزات حساس مانند مس یا فولاد آسیب برسانند. به همین دلیل، استفاده از اینهیبیتور یا ضدخورنده‌ها برای محافظت از لوله‌ها الزامی است. علاوه بر آن، طراحی صحیح مدار گردش محلول اسیدی، انتخاب نوع اسید مناسب بر اساس ماهیت رسوبات، و رعایت جهت و شدت جریان محلول از دیگر نکات حیاتی است. در مجموع، اسیدشویی چیلر عملی پیچیده و تخصصی است که در صورت اجرای صحیح، می‌تواند باعث افزایش راندمان حرارتی، کاهش مصرف انرژی و حفظ طول عمر تجهیزات شود و اهمیت آن در سیستم‌های برودتی صنعتی و تجاری غیرقابل انکار است.
روش انجام اسیدشویی چیلر
در فرآیند اسیدشویی چیلر معمولا از دو نوع اسید پرکاربرد، یعنی اسید هیدروکلریک و اسید سولفامیک استفاده می‌شود. این اسیدها بسته به شرایط سیستم و میزان رسوب موجود با غلظت‌های متفاوتی به کار می‌روند که معمولاً بین ۲۳ تا ۲۷ درصد متغیر است. باید توجه داشت که اسیدها به شدت خاصیت خورندگی دارند، به‌ویژه در برابر فلزات رنگی مانند مس که به‌طور گسترده در لوله‌های مبدل حرارتی به کار می‌رود. برای جلوگیری از آسیب دیدن این لوله‌ها، همواره لازم است اسید همراه با ماده‌ای به نام اینهیبیتور (Inhibitor) یا ضدخورنده مورد استفاده قرار گیرد. این ماده با ایجاد یک لایه محافظ روی سطح فلز مانع واکنش مستقیم اسید با مس شده و از بروز مشکلاتی مانند سوراخ شدن لوله‌ها یا تغییر رنگ آن‌ها به آبی کات کبود جلوگیری می‌کند. از طرفی باید توجه کرد که همین محلول‌های اسیدی در ترکیب با اینهیبیتور همچنان برای فلزاتی مانند فولاد کربنی (Carbon Steel) بسیار خورنده هستند. به همین دلیل، در زمان اسیدشویی لازم است شیرهای ورودی و خروجی کندانسور به‌طور کامل بسته شده و حتی برای اطمینان بیشتر از گپ کورکن استفاده شود. این اقدام مانع از ورود محلول اسیدی به مدار برج خنک‌کننده شده و از آسیب احتمالی به لوله‌های فولادی جلوگیری می‌کند. به طور خلاصه، انتخاب صحیح نوع اسید، استفاده از اینهیبیتور مناسب و رعایت اصول ایمنی در بستن مسیرها از نکات کلیدی و حیاتی در فرآیند اسیدشویی چیلر محسوب می‌شود.
انتخاب نوع اسید در اسیدشویی چیلر
در اغلب موارد، فرآیند اسیدشویی چیلر با استفاده از اسید هیدروکلریک یا اسید سولفامیک همراه با یک ماده ضدخورنده (اینهیبیتور) انجام می‌شود. این ترکیب برای رفع رسوباتی نظیر کلسیم و منیزیم کاملاً مؤثر است. اما باید توجه داشت که همه رسوبات ماهیت یکسانی ندارند و در برخی موارد، استفاده از این اسیدها کارایی لازم را ندارد. اگر نوع رسوب با ساختار متفاوتی همراه باشد؛ مثلاً شامل ترکیباتی غیر از کلسیم و منیزیم، اسیدشویی با هیدروکلریک یا سولفامیک نتیجه مطلوبی به همراه نخواهد داشت و بخش زیادی از رسوب در لوله‌ها باقی می‌ماند. این تفاوت در ترکیب رسوبات معمولاً به شرایط کیفیت آب مصرفی در سیستم وابسته است. برای انجام یک اسیدشویی اصولی و استاندارد، توصیه می‌شود که مقداری از رسوبات پیش از شروع کار به آزمایشگاه ارسال شود. آزمایشگاه با بررسی ماهیت شیمیایی رسوبات می‌تواند نوع اسید مناسب و همچنین میزان دز (غلظت و حجم مورد نیاز اسید) را به طور دقیق مشخص کند. این روش از خطاهای احتمالی جلوگیری کرده و باعث افزایش طول عمر تجهیزات می‌شود.
برای مثال، در برخی مناطق کشور رسوباتی با درصد بالای سیلیس مشاهده می‌شود. این رسوبات معمولاً رنگی خاکستری مایل به سفید دارند و بر خلاف رسوبات کلسیمی و منیزیمی، به راحتی خرد یا پودر نمی‌شوند. نکته مهم اینجاست که این نوع رسوب در اسید هیدروکلریک یا سولفامیک حل نمی‌گردد. بنابراین در چنین شرایطی تنها استفاده از اسید هیدروفلوریک (Hydrofluoric Acid) می‌تواند رسوبات سیلیسی را از بین ببرد. به همین دلیل، انتخاب نادرست اسید نه تنها مشکل را حل نمی‌کند بلکه ممکن است به مرور زمان به دستگاه آسیب جدی وارد کند.
مراحل آماده‌سازی و اجرای اسیدشویی چیلر

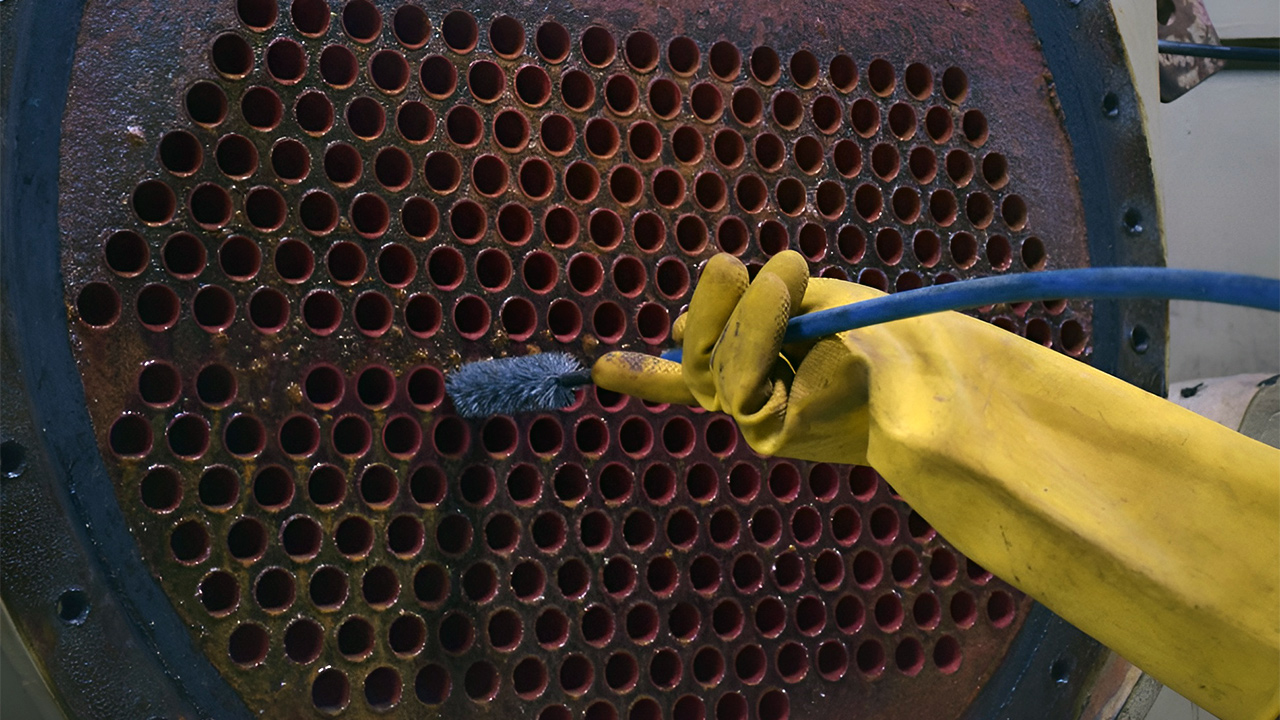

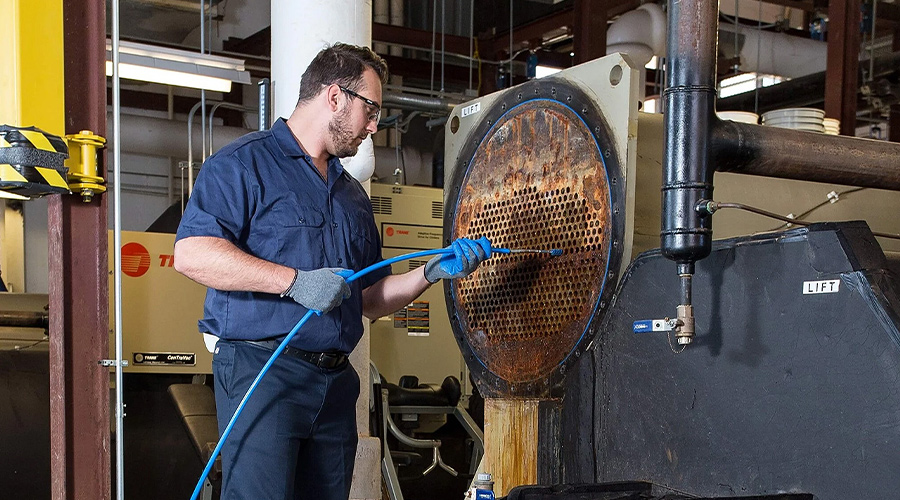

تهیه اسید مورد نیاز برای اسیدشویی چیلر باید فقط از شرکت‌های معتبر انجام گیرد تا از کیفیت مواد شیمیایی، درصد دقیق غلظت و وجود اینهیبیتور مناسب اطمینان حاصل شود. استفاده از اسیدهای بی‌کیفیت یا بدون ضدخورنده می‌تواند باعث آسیب جدی به لوله‌های کندانسور و اجزای فلزی چیلر شود. در آغاز عملیات، لازم است که سر و ته کندانسور باز شود تا وضعیت رسوب‌گذاری مورد بازرسی قرار گیرد. در صورتی که لوله‌ها دچار انسداد شده باشند، باید ابتدا با استفاده از میله‌ای مناسب با نوک برنجی رسوبات را خارج کرد. استفاده از ابزار نامناسب یا نوک تیز ممکن است به جداره لوله‌ها آسیب رسانده و در آینده باعث نشتی و کاهش راندمان شود. پس از برطرف شدن انسدادها، ابتدا و انتهای کندانسور مجدداً بسته شده و فرآیند اسیدشویی آغاز می‌گردد.
در مرحله بعد باید مدار آب برج خنک‌کننده از کندانسور جدا شود. از آنجایی که شیرهای قطع‌کننده معمولاً به طور کامل آب‌بندی نمی‌شوند، توصیه می‌شود کل مدار آب برج تخلیه گردد تا از ورود اسید به سیستم برج خنک‌کننده جلوگیری شود. برای اجرای عملیات، از یک بشکه پلاستیکی مقاوم در برابر اسید، پمپ مخصوص اسیدشویی و شلنگ‌های مناسب استفاده می‌شود. این تجهیزات به ورودی و خروجی کندانسور متصل شده و محلول اسیدی در مدار بسته به گردش در می‌آید. نکته بسیار مهم این است که جهت جریان اسید باید خلاف جهت جریان عادی آب در کندانسور باشد تا شست‌وشو با اثربخشی بیشتری انجام گیرد. علاوه بر این، تمامی اتصالات و واشرهای مورد استفاده باید از جنس تفلون انتخاب شوند، زیرا سایر متریال‌ها در تماس با اسید به سرعت خورده شده و از بین می‌روند. رعایت این نکات باعث می‌شود عملیات اسیدشویی با حداکثر بازدهی و حداقل ریسک آسیب به تجهیزات صورت پذیرد.
نکات ایمنی و پیش‌نیازهای اسیدشویی چیلر و کویل‌ها
اسیدشویی چیلر و کویل‌ها یک عملیات حساس و بالقوه خطرناک است که رعایت نکات ایمنی در آن الزامی است. در هنگام واکنش اسید با رسوبات، حباب و لرزش شدیدی در شلنگ‌ها و مدار ایجاد می‌شود، بنابراین لازم است که تمام اتصالات محکم و بدون نشتی باشند. همچنین استفاده از لباس محافظ، دستکش مقاوم، ماسک و کفش ایمنی ضروری است تا در صورت تماس احتمالی اسید با پوست یا چشم، آسیب کاهش یابد. در صورت ریختن اسید روی پوست یا چشم، باید فوراً با آب فراوان شستشو انجام شود. یکی از نکات بسیار مهم در آماده‌سازی محلول اسیدی، ترکیب صحیح اسید با آب است؛ اسید باید به آرامی به آب اضافه شود و هرگز آب به اسید اضافه نشود، زیرا این عمل باعث واکنش شدید و پرتاب اسید می‌شود. مقدار اسید مورد نیاز برای اسیدشویی باید بر اساس حجم کل کندانسور، بشکه و شلنگ‌های مدار تخمین زده شود.
در حین عملیات، مقدار زیادی کف در مدار مشاهده می‌شود. نبودن کف به دو دلیل ممکن است باشد :
1. رسوبات در کندانسور کاملاً پاک شده‌اند.
2. اسید خنثی شده و خاصیت رسوب‌زدایی خود را از دست داده است.
برای اطمینان از تمیزی کامل، می‌توان مقداری اسید تازه به محلول موجود اضافه کرد؛ در صورتی که دوباره کف تولید شد، هنوز رسوبات در مدار وجود دارند و اسیدشویی باید ادامه یابد. در غیر این صورت، کندانسور کاملاً پاک شده است. پس از پایان اسیدشویی، باید مدار با آب شستشو داده شود تا اثرات اسید باقی مانده از بین برود. در مرحله بعد، استفاده از سود سوزآور توصیه می‌شود. این ماده قلیایی قوی، اسید باقیمانده را خنثی کرده و چربی‌ها و آلودگی‌های محیطی را که وارد مدار باز برج خنک‌کننده شده، پاک می‌کند. برای اجرای اسیدشویی، حتماً از پمپ‌های مقاوم به اسید با تیغه‌های غیرفلزی استفاده شود. همچنین هرگز محلول اسید را به سیستم فاضلاب تخلیه نکنید، زیرا اسید خورنده است و می‌تواند به لوله‌ها آسیب جدی برساند. قبل از دفع، محلول باید با مواد قلیایی خنثی شود تا خطرات ناشی از اسید حذف گردد.
نتیجه‌گیری
در پایان، می‌توان گفت که اسیدشویی چیلر یکی از ضروری‌ترین اقدامات برای حفظ عملکرد بهینه و طول عمر تجهیزات برودتی است. رسوب‌گذاری در لوله‌ها و مبدل‌ها، اگر به موقع برطرف نشود، نه‌تنها راندمان سیستم را کاهش می‌دهد بلکه موجب افزایش مصرف انرژی، فشار کاری کمپرسورها و استهلاک تجهیزات می‌شود. انتخاب نوع اسید مناسب، استفاده از اینهیبیتور و رعایت غلظت و دز دقیق محلول، مراحل کلیدی هستند که تضمین می‌کنند عملیات اسیدشویی بدون آسیب به تجهیزات انجام شود. رعایت نکات ایمنی و پیش‌نیازها، از جمله استفاده از تجهیزات محافظتی، بستن شیرهای مسیر و کنترل دقیق جهت جریان محلول، نقش مهمی در کاهش خطرات احتمالی و جلوگیری از آسیب‌های جبران‌ناپذیر دارد. همچنین پس از اتمام اسیدشویی، شستشوی کامل مدار با آب و استفاده از مواد قلیایی برای خنثی‌سازی اسید، اقداماتی هستند که کیفیت نهایی عملیات را تضمین می‌کنند.
به طور کلی، اسیدشویی منظم و اصولی، نه‌تنها باعث بازگرداندن راندمان حرارتی چیلر و کاهش هزینه‌های انرژی می‌شود، بلکه از بروز مشکلات جدی و هزینه‌های سنگین تعمیرات جلوگیری می‌کند و یک سرمایه‌گذاری بلندمدت برای حفظ سلامت و عملکرد بهینه سیستم‌های برودتی به شمار می‌رود. این فرآیند، در کنار بررسی دوره‌ای و نگهداری منظم، می‌تواند تضمین کند که چیلرها با بالاترین کارایی و ایمنی به فعالیت خود ادامه دهند و هزینه‌های جانبی ناشی از خرابی یا کاهش راندمان به حداقل برسد.
