مقدمه
شارژ گاز چیلر، یکی از مهم‌ترین و حساس‌ترین مراحل در نگهداری و بهره‌برداری از سیستم‌های تهویه مطبوع و سرمایشی است که نقش مستقیم و حیاتی در راندمان، طول عمر و عملکرد بهینه دستگاه ایفا می‌کند. چیلرها، چه از نوع آبی و چه از نوع هوایی، سیستم‌هایی پیچیده با چندین سیکل تبادل حرارتی هستند که کوچک‌ترین تغییر در میزان مبرد می‌تواند کارکرد کلی سیستم را تحت تأثیر قرار دهد. به همین دلیل، دانش دقیق و رعایت اصول فنی در مراحل شارژ گاز از اهمیت بالایی برخوردار است. در عمل، شارژ گاز تنها ورود مبرد به سیستم نیست؛ بلکه مجموعه‌ای از فعالیت‌های هماهنگ و دقیق است که شامل آماده‌سازی سیستم، کنترل فشار و دما، پایش سوپریت و وضعیت سایت گلاس و اجرای روش‌های شارژ از مدار مایع یا مدار مکش می‌شود. هر مرحله، از وکیوم کردن و حذف رطوبت سیستم گرفته تا تنظیم دقیق جریان گاز، مستلزم رعایت نکات ایمنی و فنی خاصی است که در غیر این صورت می‌تواند به آسیب جدی کمپرسور، کاهش راندمان یا ایجاد فشار غیرمجاز منجر شود. علاوه بر این، نوع مبرد و شرایط سیستم نیز تعیین‌کننده روش و میزان شارژ هستند. برای مثال، مبردهای سری ۴۰۰ (Zeotropic) به دلیل ترکیب چندگانه و تغییر نسبت اجزای مبرد بین حالت مایع و گاز، نیازمند دقت و کنترل بیشتر در شارژ هستند تا عملکرد سرمایشی بهینه حفظ شود. همچنین، در چیلرهای در حال کار یا سیستم‌هایی که نشتی دارند، روش شارژ از مدار مکش برای اضافه کردن مبرد به سیستم، به عنوان یک راهکار عملی و مؤثر شناخته می‌شود. به طور کلی، هدف از انجام شارژ گاز نه تنها پر کردن سیستم، بلکه ایجاد تعادل کامل بین فشار، دما و جریان مبرد، کنترل سوپریت و حفظ شرایط کاری ایمن و بهینه سیستم است. یادگیری دقیق این فرآیند و رعایت اصول ایمنی، به تکنسین‌ها این امکان را می‌دهد که عملکرد چیلرها را به حداکثر برسانند و از بروز مشکلات هزینه‌بر در آینده جلوگیری کنند.
آموزش کامل شارژ گاز چیلر
شارژ گاز در چیلرهای آبی و هوایی، یکی از مراحل حیاتی برای تضمین کارکرد بهینه و طول عمر دستگاه است. مقدار دقیق گاز مبرد تأثیر مستقیم بر راندمان سرمایشی و عملکرد سیستم دارد، بنابراین این کار باید با دقت و رعایت اصول ایمنی انجام شود.
۱. آماده‌سازی سیستم
قبل از شارژ گاز، لازم است سیستم به‌طور کامل وکیوم شده و عاری از رطوبت باشد. این کار مخصوصاً در مواقعی که کل سیکل خالی از مبرد است، اهمیت دارد، زیرا رطوبت موجود در سیستم می‌تواند باعث ایجاد یخ در شیر انبساط یا کاهش راندمان شود.
همچنین، تمامی اجزای سیستم از جمله :
• پمپ اواپراتور
• پمپ کندانسور
• شیر برقی
باید روشن باشند، به جز کمپرسور که باید خاموش بماند.
۲. اتصال کپسول مبرد
برای شارژ، شلنگ کپسول مبرد به شیر شارژینگ سیستم متصل می‌شود. ابتدا هوا و گازهای اضافی داخل شلنگ و سیستم باید تخلیه شوند :
1. شیر کپسول را باز کنید.
2. مهره یا کله‌قندی شیر شارژینگ را باز کنید تا هوای داخل شلنگ و لوله‌ها خارج شود.
3. سپس مهره را بسته و جریان گاز را آماده کنید.
۳. شارژ گاز به سیستم
شارژ گاز معمولاً با فریون به صورت مایع انجام می‌شود، زیرا این روش ساده‌تر و کارآمدتر است. مراحل کلی عبارت‌اند از :
1. تنظیم درجه ترموستات روی حداقل مقدار، تا سیستم آماده جذب گاز شود.
2. روشن کردن کمپرسور پس از آماده‌سازی سیستم.
3. در صورتی که سیستم دارای شیر سولونوئید (Solenoid Valve) است، بهتر است شیر برق‌دار شود تا مسیر شارژ کنترل شود.
4. باز کردن شیر شارژ گاز به میزان مناسب، تا مبرد به آرامی وارد سیستم شود و فشار مناسب برقرار گردد.
۴. نکات ایمنی و کنترلی
• حتماً از دستکش و عینک محافظ استفاده شود.
• شارژ بیش از حد گاز می‌تواند باعث افزایش فشار کاری کمپرسور و آسیب به سیستم شود.
• در شارژ با مبرد مایع، سرعت ورود گاز باید کنترل شود تا شوک حرارتی به کمپرسور یا لوله‌ها وارد نشود.
• پس از شارژ، فشار و دمای سیستم باید با مشخصات کارخانه و دستورالعمل فنی چیلر مطابقت داشته باشد.
کاربرد شارژ گاز در چیلرها
عملیات شارژ گاز چیلر معمولاً از طریق کنترل آمپر کمپرسور و بررسی میزان مبرد در شیشه سایدگلاس (Sight Glass) انجام می‌شود. شارژ دقیق گاز، یکی از عوامل کلیدی در حفظ راندمان و عملکرد صحیح سیستم‌های سرمایشی است و در شرایط مختلف کاربرد دارد :
1. چیلرهای آبی در خط تولید کارخانه
در مراحل مونتاژ و راه‌اندازی اولیه، سیستم چیلرهای آبی باید با مقدار مشخصی از مبرد شارژ شوند تا عملکرد سرمایشی مطابق با مشخصات طراحی تضمین گردد.
2. چیلرهای هوایی در محل نصب
پس از نصب لوله‌کشی و تجهیزات مربوط به چیلر هوایی، شارژ گاز لازم است تا سیکل تبرید کامل شده و سیستم قادر به ارائه سرمایش مطلوب باشد.
3. چیلرهای تعمیر شده یا دارای کمبود مبرد
در مواردی که چیلر دچار نشتی گاز مبرد شده یا پس از تعمیرات اساسی بخشی از سیکل خالی شده است، لازم است مبرد تکمیل یا شارژ مجدد شود تا فشار و عملکرد کمپرسور و سایر اجزای سیستم به حالت نرمال بازگردد.
در تمامی این موارد، کنترل دقیق فشار و سطح مبرد در سیستم اهمیت بالایی دارد، زیرا شارژ بیش از حد یا کمتر از حد مجاز می‌تواند به کاهش راندمان، افزایش مصرف انرژی و آسیب به کمپرسور منجر شود.
شارژ مبرد چیلر از مدار مایع (شارژ اولیه سیستم خالی)
این روش زمانی استفاده می‌شود که سیستم چیلر کاملاً وکیوم شده و آماده شارژ اولیه گاز است. شارژ از مدار مایع، امکان ورود سریع و حجم بالای مبرد به سیستم را فراهم می‌کند.
مراحل اجرای شارژ :
1. آماده‌سازی ابزار و سیستم

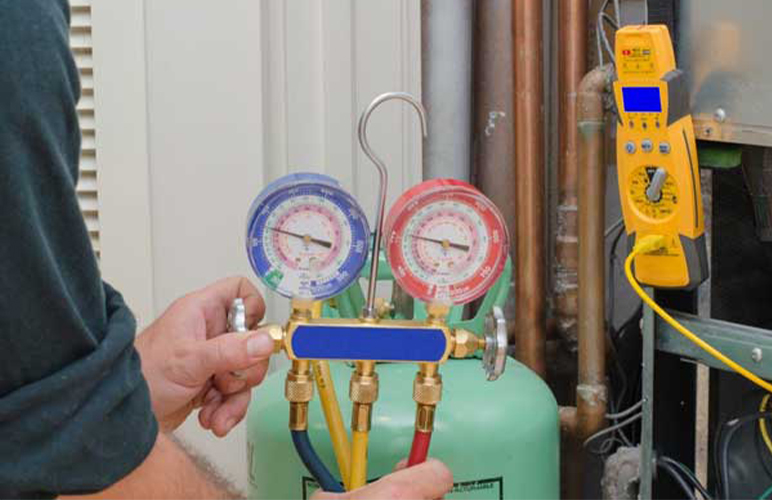

o برای انجام شارژ، نیاز به گیج مانیفولد و شلنگ‌های مربوطه دارید.
o شلنگ‌ها را به محل‌های تعیین‌شده در سیستم متصل کنید.
o در این روش، نقطه شارژ معمولاً شیر شارژ گاز است که یا بین سرویس والو و فیلتر درایر قرار دارد، یا مستقیماً روی فیلتر درایر نصب شده است.
2. تخلیه هوا از شلنگ‌ها
o شیر روی کپسول مبرد و شیر گیج مانیفولد را باز کنید.
o مهره شلنگ متصل به شیر شارژ گاز را کمی شل کنید تا هوای داخل شلنگ‌ها خارج شود.
o پس از تخلیه کامل هوا، مهره شلنگ را محکم کنید تا اتصال ایمن برقرار شود.
3. شارژ اولیه گاز مبرد
o اگر کپسول مبرد دارای شیر مجزا برای شارژ مایع و گاز است، شیر حالت گاز را باز کنید.
o کپسول باید به صورت ایستاده قرار گیرد.
o شیر کپسول و شیر شارژ گاز در مدار مایع را باز کنید و اجازه دهید مبرد وارد سیستم شود تا فشار داخلی به حدود ۵۰ psi برسد.
4. شارژ کامل سیستم
o پس از رسیدن به فشار اولیه، کپسول را به صورت وارونه قرار دهید تا باقی‌مانده گاز به طور کامل وارد سیستم شود.
o این کار تضمین می‌کند که تمام حجم مبرد در سیستم جایگزین شده و سیستم برای راه‌اندازی آماده باشد.
نکات ایمنی و عملیاتی :
• هنگام شارژ، از دستکش و عینک محافظ استفاده کنید.
• سیستم باید وکیوم کامل و عاری از رطوبت باشد تا از تشکیل یخ و آسیب به کمپرسور جلوگیری شود.
• فشار سیستم را حین شارژ به دقت کنترل کنید تا از فشار بیش از حد جلوگیری شود.
نکات مهم و عملیاتی در شارژ گاز چیلر
۱. گردش آب در هنگام شارژ
یکی از مهم‌ترین نکات در شارژ گاز چیلرهای آبی، اطمینان از گردش آب در اواپراتور است. دلیل آن این است که کاهش فشار ناگهانی مبرد موجب تبخیر سریع و ایجاد سرمای شدید می‌شود که در صورت نبود جریان آب می‌تواند باعث یخ‌زدگی و آسیب به کویل‌ها و لوله‌ها گردد.
• در چیلرهای آبی : پمپ‌های اواپراتور و کندانسور باید در حال کار باشند.
• در چیلرهای هوایی : پمپ اواپراتور و فن‌های کندانسور باید روشن باشند.
۲. روش پمپ دان (Pump Down) برای شارژ کامل
پس از ورود مقدار اولیه مبرد، فشار داخل سیستم و کپسول به یک میزان می‌رسد و شارژ گاز متوقف می‌شود. در این مرحله :
1. شیر برقی مدار مایع را به برق متصل کنید.
2. سرویس والو را در حالت بسته قرار دهید.
3. کمپرسور را روشن کنید تا سیستم Pump Down شود.
پس از اتمام این عملیات، کمپرسور خاموش می‌شود. در این حالت، فشار کپسول بالاتر از فشار سیستم است و عمل شارژ گاز به‌صورت خودکار ادامه پیدا می‌کند. این مراحل را تکرار کنید تا شارژ گاز به حد کامل برسد.
۳. کنترل وضعیت گاز
• پس از شارژ کامل، شیر سرویس در مدار مایع را باز کنید و سیستم را روشن کنید.
• از طریق شیشه رویت وضعیت گاز (Sight Glass)، حباب‌های موجود را بررسی کنید. اگر حباب مشاهده شد، عملیات شارژ را ادامه دهید تا هیچ حبابی دیده نشود.
• دستگاه را حداقل ۳۰ دقیقه در حالت کار قرار دهید و دوباره وضعیت گاز را بررسی کنید.
۴. جداسازی ایمن تجهیزات
• ابتدا شیر کپسول گاز را ببندید.
• سپس به آرامی شلنگ‌ها و کپسول را از سیستم جدا کنید.
۵. نکات پیش از شارژ
• در صورت وجود نشتی یا تعمیرات، فیلتر درایر و روغن کمپرسور باید تعویض شود.
• در صورت نیاز، سیکل تبرید را شستشو دهید تا ناخالصی‌ها خارج شوند.
۶. حفظ فشار کپسول و گرم کردن آن
• هنگام شارژ، فشار داخل کپسول کاهش می‌یابد.
• برای حفظ فشار کافی و تسریع شارژ، می‌توان کپسول را در آب با دمای حدود ۴۰°C قرار داد تا مبرد به‌طور کامل وارد سیستم شود.
• هرگز از شعله مستقیم یا مشعل گازی برای گرم کردن کپسول استفاده نکنید.
۷. کنترل دقیق میزان شارژ با سوپریت (Superheat)
• میزان شارژ گاز باید با اندازه‌گیری سوپریت تعیین شود.
• در چیلرهای تراکمی، مقدار سوپریت استاندارد معمولاً بین ۶ تا ۱۰ درجه سانتی‌گراد است.
شارژ گاز چیلر با مبردهای ترکیبی سری ۴۰۰
مبردهای سری ۴۰۰ در دسته‌بندی Zeotropic قرار دارند، به این معنا که این مبردها مخلوطی از چند مبرد با فشار بخار متفاوت در دمای یکسان هستند.
ویژگی‌های مهم مبردهای Zeotropic :
1. ترکیب متفاوت در حالت مایع و گاز
o نسبت اجزای مبرد در حالت گازی با حالت مایع متفاوت است.
o بنابراین، این مبردها حتماً باید به صورت مایع وارد سیستم شوند تا ترکیب دقیق حفظ شود و عملکرد سرمایشی بهینه باشد.
2. اقدامات در صورت نشتی
o در صورت بروز نشتی یا تخلیه جزئی مبرد، باید کل مقدار مبرد سیستم تخلیه شده و سپس شارژ مجدد انجام شود.
o این اقدام برای جلوگیری از تغییر نسبت اجزای مبرد و افت راندمان ضروری است.
3. کنترل میزان شارژ با سایت گلاس
o تکنسین‌ها معمولاً شفاف بودن سایت گلاس را برای بررسی میزان شارژ استفاده می‌کنند.
o اما در مبردهای سری ۴۰۰، حتی در شارژ کامل، ممکن است مقداری حباب دیده شود.
o بنابراین باید مراقب شارژ بیش از حد مبرد باشید، زیرا افزایش بیش از اندازه می‌تواند موجب فشار بالا و کاهش ایمنی سیستم شود.
نکته عملیاتی :
• شارژ مبرد سری ۴۰۰ باید تدریجی و دقیق انجام شود و فشار سیستم دائماً کنترل گردد.
• استفاده از گیج مانیفولد و پایش دقیق دما و فشار، همراه با بررسی سایت گلاس، برای جلوگیری از خطا در شارژ بسیار مهم است.
روش دوم: شارژ گاز چیلر از مدار مکش (فشار ضعیف)
این روش برای چیلرهایی که در حال کار هستند و به دلیل نشت گاز کمبود مبرد دارند، یا برای سیستم‌های کوچک سردکننده مناسب است. در این حالت، گاز مبرد از طریق شیر مکش کمپرسور به سیستم اضافه می‌شود.
مراحل اجرای شارژ :
1. آماده‌سازی تجهیزات

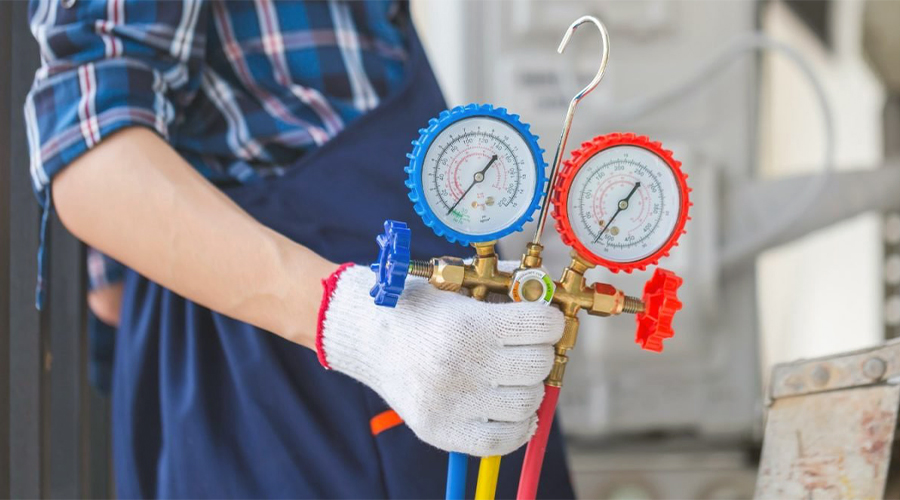

o از گیج مانیفولد برای شارژ استفاده کنید.
o کپسول مبرد را در حالت ایستاده قرار دهید و شلنگ گیج مانیفولد را به شیر مکش کمپرسور و کپسول مبرد متصل کنید.
o شلنگ‌ها را مطابق روش قبل هواگیری کنید تا هوای داخل شلنگ‌ها خارج شود.
2. شروع شارژ گاز
o شیر کپسول مبرد را باز کنید.
o شیر روی گیج مانیفولد (متصل به مدار مکش) را باز کنید.
o اگر لازم است، یک دور شیر مکش کمپرسور را ببندید تا مسیر فرعی باز شود.
o کمپرسور را روشن کنید تا گاز مبرد از کپسول و اواپراتور همزمان به کمپرسور مکیده شود.
3. کنترل جریان مبرد
o پس از مدتی، کاهش فشار در کپسول موجب سرد شدن بدنه کپسول و کند شدن جریان مبرد می‌شود.
o برای تسریع شارژ، کپسول را در ظرف آب گرم با دمای حدود ۴۰°C قرار دهید.
4. پایش میزان مبرد
o در حین شارژ، با مشاهده سایت گلاس میزان مبرد در سیستم را کنترل کنید.
o وقتی دیگر حبابی در سایت گلاس مشاهده نشد، عمل شارژ را متوقف کرده و کمپرسور را خاموش کنید.
5. پایان عملیات شارژ
o شیرهای روی کپسول، گیج مانیفولد و شیر شارژ در مدار مکش را ببندید.
o شیر مکش کمپرسور را کاملاً باز کنید تا منفذ فرعی بسته شود.
o کپسول و شلنگ شارژ را از سیستم جدا کرده و چیلر را برای بهره‌برداری راه‌اندازی کنید.
نکات ایمنی و عملیاتی
• از شارژ بیش از حد مبرد خودداری کنید، زیرا می‌تواند فشار کندانسور را افزایش داده و به کمپرسور آسیب جدی وارد کند.
• در تمام مراحل، پایش فشار و وضعیت سایت گلاس برای جلوگیری از خطا ضروری است.
• اطمینان حاصل کنید که سیستم در حالت ایمن و مطابق دستورالعمل سازنده شارژ می‌شود.
نتیجه‌گیری
در نهایت، می‌توان گفت که شارژ گاز چیلر، فرایندی است حیاتی که تأثیر مستقیم و غیرقابل چشم‌پوشی بر راندمان سرمایشی، طول عمر و کارکرد ایمن سیستم دارد. رعایت مراحل دقیق آماده‌سازی، کنترل فشار و دما، انتخاب روش مناسب شارژ چه از مدار مایع و چه از مدار مکش و پایش مداوم وضعیت مبرد و سوپریت، از اصلی‌ترین عوامل موفقیت در این فرایند هستند. شارژ دقیق گاز مبرد نه تنها تضمین‌کننده سرمایش مطلوب و عملکرد بهینه کمپرسور و اواپراتور است، بلکه از اتلاف انرژی، افزایش فشار غیرمجاز و آسیب‌های احتمالی به اجزای سیستم جلوگیری می‌کند. همچنین، توجه ویژه به نوع مبرد، به ویژه مبردهای Zeotropic مانند سری ۴۰۰، و رعایت نکات ایمنی، به تکنسین‌ها این امکان را می‌دهد که سیستم را در حالت ایده‌آل راه‌اندازی و نگهداری کنند. به طور کلی، شارژ گاز یک فرآیند فنی و علمی است که نیازمند دانش تخصصی، تجربه عملی و دقت بالا است. تسلط بر این مراحل، علاوه بر بهینه‌سازی عملکرد چیلر، نقش مهمی در صرفه‌جویی انرژی، کاهش هزینه‌های نگهداری و افزایش ایمنی سیستم ایفا می‌کند. با اجرای دقیق و منظم اصول این عملیات، می‌توان مطمئن بود که چیلر همواره در شرایط مطلوب کاری قرار دارد و آسایش حرارتی کاربران در طول سال بدون مشکل و با کارایی بالا تأمین می‌شود.
