مقدمه
در سیستم‌های تبرید، هر جزء مکانیکی و هیدرولیکی نقش مهم و مشخصی در حفظ کارایی، ایمنی و طول عمر تجهیزات ایفا می‌کند. یکی از اجزای کلیدی و تأثیرگذار، فیلتر درایر است که در نگاه اول ممکن است اهمیت آن نادیده گرفته شود، اما در عمل نقشی حیاتی در حفظ سلامت سیکل تبرید دارد. فیلتر درایر با حذف رطوبت، ذرات جامد و اسیدهای تولید شده در اثر تجزیه مبرد یا روغن، مانع از ایجاد مشکلات جدی مانند یخ‌زدگی شیر انبساط، خوردگی داخلی، گرفتگی لوله‌ها و آسیب به کمپرسور می‌شود. بدون این قطعه، حتی یک سیستم تبرید سالم و با طراحی مناسب هم می‌تواند دچار کاهش راندمان شدید و خرابی‌های پرهزینه شود. عملکرد فیلتر درایر تنها محدود به حذف رطوبت نیست؛ این تجهیز در واقع یک خط دفاع چندلایه در برابر انواع آلودگی‌ها و واکنش‌های شیمیایی نامطلوب در سیکل تبرید محسوب می‌شود. مواد مورد استفاده در ساخت فیلتر درایر، مانند سیلیکاژل، آلومینا فعال و سرندهای مولکولی، با داشتن سطح جذب بالا و ساختار شیمیایی ویژه، قادرند مولکول‌های آب، ذرات جامد و حتی اسیدهای حاصل از تجزیه روغن یا مبرد را جذب کنند و از آسیب دیدن اجزای حساس سیستم جلوگیری نمایند. در چیلرهای تراکمی، به ویژه در سیستم‌هایی که از روغن‌های پایه الکل استفاده می‌کنند، رطوبت حتی در مقادیر اندک می‌تواند واکنش‌های شیمیایی ایجاد کند که منجر به تولید اسیدهای خورنده و آسیب به کمپرسور و شیر انبساط می‌شود. فیلتر درایر مناسب، با عملکرد دقیق خود، این خطرات را به حداقل می‌رساند و به حفظ کارایی و پایداری سیستم کمک می‌کند. علاوه بر این، فیلتر درایر با جذب ذرات جامد و لجن ناشی از تجزیه روغن یا خوردگی فلزات، از گرفتگی مسیر لوله‌ها و قطعات حساس جلوگیری می‌کند. این عمل، نه تنها راندمان حرارتی سیستم را بهینه نگه می‌دارد، بلکه هزینه‌های تعمیر و نگهداری را نیز به شدت کاهش می‌دهد. به بیان دیگر، فیلتر درایر، نقشی حیاتی در حفظ تعادل شیمیایی و مکانیکی سیستم تبرید دارد و وجود آن برای هر سیستم تراکمی که طول عمر و عملکرد پایدار آن اهمیت دارد، ضروری است.

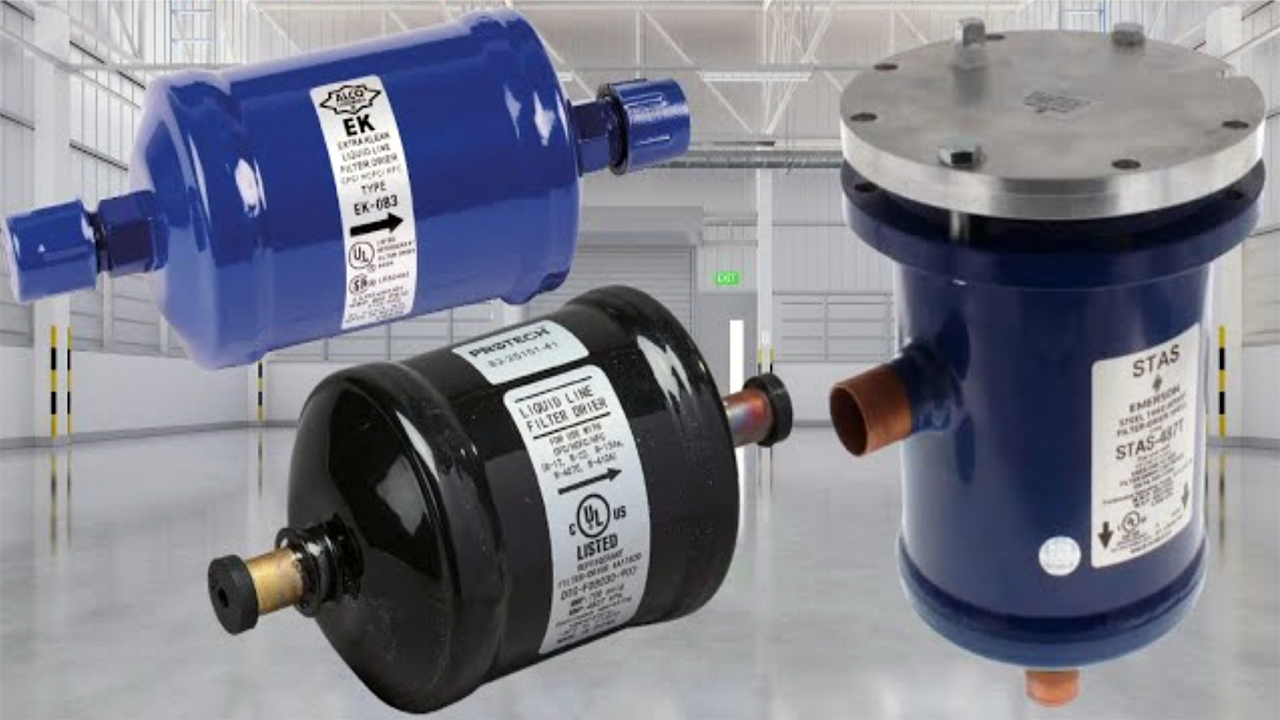

فیلتر درایر و نقش آن در سیستم‌های تبرید
فیلتر درایر یکی از اجزای حیاتی در سیستم‌های تبرید است که وظیفه اصلی آن جذب رطوبت موجود در مخلوط مبرد و روغن و جلوگیری از واکنش‌های نامطلوب شیمیایی می‌باشد. این تجهیز به عنوان رطوبت‌گیر (Moisture Trap) عمل می‌کند و در تمامی بخش‌های سیستم تبرید کاربرد گسترده دارد.
وظایف اصلی فیلتر درایر عبارتند از :
• حذف بخش عمده رطوبت موجود در مبرد و روغن
• جلوگیری از ایجاد واکنش‌های ناخواسته بین رطوبت و اجزای سیستم
• محافظت از کمپرسور، شیر انبساط و سایر اجزای حساس سیستم
مواد مورد استفاده در ساخت فیلتر درایر شامل :
• آلومینیوم فعال (Activated Alumina)
• سیلیکاژل (Silica Gel)
• سرندهای مولکولی (Molecular Sieves)
این مواد به دلیل داشتن سطح جذب گسترده و خاصیت شیمیایی مناسب قادرند مولکول‌های آب و رطوبت را به طور مؤثر از سیستم حذف کنند. گستره جذب رطوبت هر یک از این مواد بسته به اندازه و نوع مولکول‌های موجود در سیال متفاوت است و انتخاب مناسب آن‌ها برای هر سیستم تبرید باید بر اساس نوع مبرد و شرایط عملکرد سیستم انجام شود. با استفاده از فیلتر درایر مناسب، عملکرد سیستم پایدارتر شده، عمر تجهیزات افزایش می‌یابد و احتمال آسیب ناشی از یخ‌زدگی یا خوردگی داخلی کاهش می‌یابد.
وظایف فیلتر درایر در سیکل تبرید
فیلتر درایر به عنوان یک جزء حیاتی در سیستم تبرید، نقش مهمی در حفظ عملکرد بهینه و طول عمر تجهیزات ایفا می‌کند. مهم‌ترین وظایف آن در سیکل برودتی عبارتند از :
جذب رطوبت در سیستم‌های تبرید و نقش فیلتر درایر
در چیلرهای تراکمی، رطوبت یکی از عوامل کلیدی ایجاد مشکل در عملکرد سیستم تبرید محسوب می‌شود. حتی مقادیر اندک رطوبت می‌تواند با یخ زدن در خروجی روزنه شیر انبساط، مسیر عبور مبرد به اواپراتور را مسدود کند و راندمان سرمایش را کاهش دهد. برای جلوگیری از این مشکل، فیلتر درایرها از مواد جذب‌کننده رطوبت با ساختار مولکولی ویژه استفاده می‌کنند. از جمله این مواد می‌توان به سیلیکاژل (Silica Gel) و سرندهای مولکولی (Molecular Sieves) اشاره کرد که توانایی بالایی در جذب رطوبت از مبرد و روغن دارند.
با قرارگیری این مواد در ساختار فیلتر درایر، رطوبت سیستم به طور مؤثر حذف می‌شود و از ایجاد یخ در شیر انبساط، خوردگی داخلی و کاهش ظرفیت برودتی جلوگیری می‌شود.
جذب اکسیدها و ذرات جامد در سیستم تبرید
در سیستم‌های تبرید بسته، اغلب اکسید فلزات و رسوبات بسیار ریز در جداره‌های داخلی لوله‌ها و قطعات مشاهده می‌شود. این ذرات فلزی شامل آهن، مس، برنج و آلومینیوم هستند و می‌توانند به سطوح حساس سیستم آسیب برسانند. وجود این ذرات ریز می‌تواند به یاتاقان‌ها و سیلندرهای فلزی نرم آسیب وارد کند و موجب سایش، کاهش طول عمر قطعات و عملکرد نامطلوب کمپرسور شود. همچنین، این ذرات ممکن است مسیر لوله‌های مویین یا شیر انبساط را مسدود کنند و در نتیجه جریان مبرد را محدود کرده و ظرفیت برودتی سیستم را کاهش دهند. فیلتر درایر با استفاده از مواد جذب‌کننده ذرات جامد و رطوبت، قادر است این ناخالصی‌ها را از سیکل تبرید جدا کند و عملکرد پایدار و ایمن سیستم را تضمین نماید.
جذب اسید تشکیل شده در سیستم‌های تبرید
در سیستم‌های تبرید، روغن‌های پایه الکل (POE) خاصیت جذب رطوبت بالا (hygroscopic) دارند. وقتی رطوبت وارد این روغن‌ها می‌شود، اسیدهای آلی (کربوکسیل اسید) تولید می‌شود که می‌تواند به قطعات فلزی سیستم آسیب برساند. به طور معمول، مبردها در شرایط دمایی استاندارد پایدار هستند و ترکیب شیمیایی خود را حفظ می‌کنند. با این حال، در شرایط خاص و در حضور روغن و فلزاتی مانند مس و فولاد، برخی مبردها می‌توانند مقادیر کمی اسید تولید کنند. برای مثال، در آزمایش‌ها نشان داده شده است که مبرد R-22 در یک لوله شیشه‌ای درزبندی شده با روغن و فلزات فوق، در دماهای بالاتر تمایل بیشتری به تشکیل اسید دارد. سرعت واکنش و تولید اسید با افزایش دما افزایش می‌یابد، که نشان می‌دهد کنترل دما و استفاده از فیلتر درایر مناسب برای جذب اسید و محافظت از اجزای سیستم اهمیت بالایی دارد. فیلتر درایر با ترکیب مواد جذب‌کننده رطوبت و اسید (Acid Trap) می‌تواند این اسیدهای تولید شده را از مدار تبرید حذف کند و عمر مفید کمپرسور، شیر انبساط و لوله‌ها را افزایش دهد.
تشکیل اسیدهای قوی در سیستم تبرید
تجزیه برخی مبردها در حضور رطوبت می‌تواند منجر به تشکیل اسیدهای قوی مانند هیدروکلریک اسید (HCl) و هیدروفلوئوریک اسید (HF) شود. این پدیده اغلب در شرایط خاص رخ می‌دهد و عوامل اصلی آن عبارتند از:
1. بالا رفتن دمای دیسشارژ کمپرسور
افزایش دمای خروجی کمپرسور می‌تواند باعث تجزیه حرارتی مبرد شود و ترکیبات اسیدی مضر تولید کند.
2. حضور رطوبت در سیستم
تماس رطوبت با مبردهای حساس می‌تواند واکنش‌های شیمیایی ایجاد کند که تولید اسیدهای خورنده را به دنبال دارد.
3. آسیب یا سوختن سیم‌پیچ کمپرسور
سوختن یا داغ شدن بیش از حد سیم‌پیچ‌ها، مبرد را تجزیه کرده و موجب تشکیل ترکیبات اسیدی می‌شود.
این اسیدها می‌توانند به کمپرسور، شیر انبساط، لوله‌ها و سایر قطعات فلزی سیستم آسیب جدی وارد کنند و در بلندمدت باعث کاهش راندمان، خوردگی داخلی و نیاز به تعمیرات پرهزینه شوند. استفاده از فیلتر درایرهای مناسب با قابلیت جذب اسید و رطوبت، مهم‌ترین راهکار پیشگیری از اثرات مخرب این ترکیبات در سیکل تبرید است.
جذب مواد حاصل از تجزیه روغن در سیستم تبرید
روغن‌ها یکی از اجزای حیاتی سیستم تبرید هستند، اما در شرایط دمایی بالا و بحرانی ممکن است تجزیه شوند. روغن‌های پایه معدنی معمولاً در دمای حدود 180°C و روغن‌های پایه الکل (POE) در دمای 200°C شروع به تجزیه می‌کنند. حتی با کیفیت‌ترین روغن‌ها نیز در شرایط بحرانی ممکن است آسیب ببینند.
فرآیند تجزیه روغن به این صورت است :
1. چسبیدن مولکول‌ها و تشکیل مولکول‌های بزرگ
2. تغییر رنگ روغن به سیاه و افزایش ویسکوزیته
3. تبدیل روغن به ماده لجن مانند
4. در نهایت ایجاد پودر جامد با افزایش دما
علل اصلی افزایش دمای دیسشارژ کمپرسور و ایجاد شرایط تجزیه روغن عبارتند از :
• کثیفی و گرفتگی کندانسور
• نسبت تراکم بالا در کمپرسور
• سوپرهیت زیاد مبرد ورودی به کمپرسور
• خرابی یا کارکرد نامناسب فن کندانسور
افزایش بیش از حد دما مهم‌ترین عامل تجزیه روغن است. علاوه بر آن، وجود هوا در سیکل تبرید می‌تواند سرعت زوال روغن را افزایش دهد. همچنین تماس روغن با برخی فلزات مانند آهن می‌تواند به عنوان کاتالیزور فرایند تجزیه و تشکیل لجن روغن عمل کند. فلزاتی مانند مس و آلومینیوم نیز این فرایند را تحریک می‌کنند، اگرچه نسبت تأثیر آن‌ها کمتر است. نتیجه حاصل از تجزیه روغن و تشکیل لجن، اختلال در عملکرد اجزای سیستم تبرید و کاهش کارایی سیل و جریان مبرد در کل سیکل می‌باشد. این پدیده می‌تواند راندمان سیستم را کاهش داده و هزینه‌های تعمیر و نگهداری را افزایش دهد.
نتیجه‌گیری
با توجه به مطالب مطرح شده، روشن می‌شود که فیلتر درایر نه یک قطعه جانبی بلکه یک جزء حیاتی و استراتژیک در سیستم‌های تبرید است. این قطعه با حذف رطوبت، ذرات جامد، اسیدهای تولید شده و لجن‌های ناشی از تجزیه روغن، از بروز مشکلاتی مانند یخ‌زدگی شیر انبساط، گرفتگی لوله‌ها، کاهش راندمان سرمایشی و آسیب به کمپرسور جلوگیری می‌کند. نبود یا عملکرد نادرست فیلتر درایر می‌تواند باعث کاهش ظرفیت تبرید، افزایش فشارهای غیرطبیعی، خوردگی داخلی و هزینه‌های بالای تعمیرات شود، که در بلندمدت، عمر مفید کل سیستم را به شدت کاهش می‌دهد. انتخاب صحیح فیلتر درایر، مطابق با نوع مبرد، شرایط کاری و جنس روغن استفاده شده در سیستم، اهمیت ویژه‌ای دارد. مواد جذب‌کننده موجود در فیلتر باید قادر به حذف رطوبت، ذرات جامد و اسیدهای تولیدی باشند تا فرآیند تبرید در شرایط بهینه و ایمن ادامه یابد. علاوه بر این، تعویض منظم و نگهداری اصولی فیلتر درایر تضمین می‌کند که سیستم تبرید بتواند در طول زمان بدون افت راندمان و با کمترین خطر خرابی به کار خود ادامه دهد. در نهایت، فیلتر درایر را می‌توان ستون فقرات حفاظتی سیستم تبرید نامید؛ تجهیزی که با عملکرد صحیح خود، سلامت کمپرسور، شیر انبساط و کل سیکل تبرید را تضمین کرده و بهبود طول عمر، کاهش هزینه‌های عملیاتی و حفظ راندمان انرژی را به ارمغان می‌آورد. توجه به نصب، انتخاب مواد مناسب و تعویض به موقع این قطعه، از الزامات حیاتی برای هر تکنسین و کارشناس سیستم‌های تبرید است تا بتواند سیستم را در شرایط پایدار و ایمن نگه دارد.
