مقدمه
مشعل‌های گازی به‌عنوان قلب سیستم‌های گرمایشی در موتورخانه‌ها، نقش بی‌بدیلی در تأمین حرارت و ایجاد رفاه حرارتی ایفا می‌کنند. این تجهیزات با بهره‌گیری از فرآیند احتراق کنترل‌شده گاز طبیعی، امکان تولید گرمایی پایدار و با راندمان بالا را فراهم می‌آورند که در تأمین نیازهای گرمایشی ساختمان‌ها و صنایع مختلف اهمیت ویژه‌ای دارد. از آنجا که عملکرد صحیح مشعل‌های گازی وابسته به هماهنگی دقیق اجزایی همچون موتور فن، پروانه، الکترودهای جرقه‌زن و سیستم کنترل سوخت است، بررسی و شناخت اجزای مختلف و چگونگی تعامل آن‌ها با یکدیگر برای حفظ ایمنی، بهینه‌سازی مصرف سوخت و کاهش آلایندگی‌ها امری حیاتی به شمار می‌آید. در این مقاله، ساختار، عملکرد و اجزای کلیدی مشعل گازی به صورت جامع و دقیق مورد تحلیل قرار گرفته و اهمیت هر یک از این مؤلفه‌ها در دستیابی به احتراق کامل و بهینه مورد بررسی قرار می‌گیرد.
مشعل گازی؛ قلب گرمایشی موتورخانه‌ها

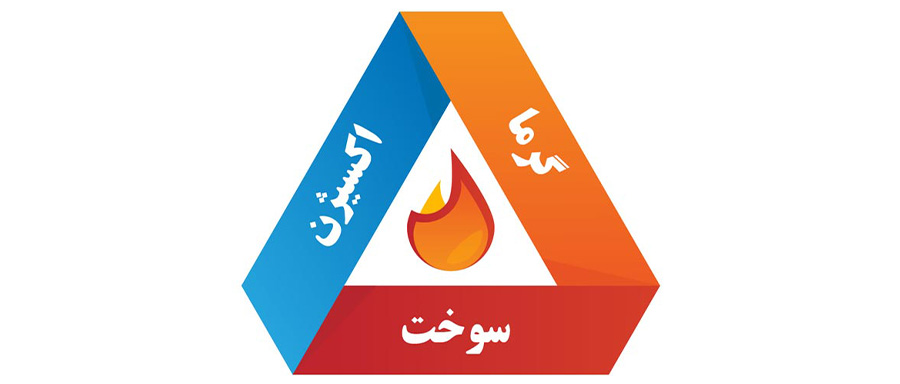

مشعل، یکی از تجهیزات حیاتی در سیستم‌های گرمایشی به‌ویژه در موتورخانه‌هاست که وظیفه اصلی آن تأمین حرارت موردنیاز به‌وسیله احتراق سوخت است. در میان انواع مختلف مشعل‌ها، مدل گازسوز به‌دلیل در دسترس بودن سوخت و عملکرد بهینه، کاربرد گسترده‌تری دارد. عملکرد این نوع مشعل بر پایه ترکیب کنترل‌شده گاز طبیعی با اکسیژن محیط و ایجاد جرقه اولیه برای شروع واکنش احتراقی است. این فرآیند با ایجاد شعله‌ای پایدار، انرژی گرمایی تولید می‌کند که در سیستم‌های گرمایشی به کار گرفته می‌شود. در واقع، در این چرخه سه مؤلفه اصلی یعنی سوخت، هوا و جرقه در کنار هم قرار گرفته و آنچه به‌عنوان "مثلث آتش" شناخته می‌شود، شکل می‌گیرد. بدون حضور هر یک از این سه عامل، شعله‌ای هم در کار نخواهد بود.
انواع مشعل بر اساس نوع سوخت مصرفی
مشعل‌ها در بازار تنوع بالایی دارند که عمدتاً براساس نوع سوخت مورد استفاده طبقه‌بندی می‌شوند. متداول‌ترین دسته‌بندی شامل مشعل‌های گازسوز، گازوئیل‌سوز و مازوت‌سوز است. همچنین، در بسیاری از موتورخانه‌های پیشرفته، از مشعل‌های دوگانه‌سوز نیز استفاده می‌شود. این مشعل‌ها قابلیت عملکرد با دو نوع سوخت متفاوت (معمولاً گاز و گازوئیل) را دارند و در مواقع بحرانی نظیر قطع گاز شهری، می‌توانند به‌سرعت با سوخت دوم به کار خود ادامه دهند. این انعطاف‌پذیری، ضریب اطمینان عملکرد سیستم گرمایشی را در فصول سرد سال به‌طور قابل توجهی افزایش می‌دهد.
اجزای اصلی و ساختار مشعل گازی
مشعل‌های گازسوز به گونه‌ای طراحی شده‌اند که در کنار تأمین حرارت، ایمنی و بازده مناسبی نیز داشته باشند. این دستگاه‌ها از بخش‌هایی مانند شیر کنترل گاز، الکترود جرقه‌زن، فن یا دمنده، نازل گاز، سنسورهای ایمنی و برد کنترل تشکیل شده‌اند. در طی فرایند احتراق، گاز از مسیر مشخص عبور کرده، با هوای ورودی ترکیب می‌شود و پس از جرقه‌زنی، شعله ایجاد می‌شود. همان‌طور که گفته شد، عناصر اصلی برای تولید شعله، یعنی اکسیژن، سوخت و جرقه، باید همزمان و با نسبت صحیح حضور داشته باشند. این ترکیب، پایه عملکرد ایمن و مؤثر مشعل محسوب می‌شود و بر اساس آن، مشعل وارد فاز تولید گرما می‌گردد.
تأمین هوای احتراق در مشعل‌ها؛ نقشی کلیدی در عملکرد بهینه
در فرایند احتراق سوخت در مشعل، تأمین هوای کافی و دقیق برای ترکیب با گاز یا گازوئیل، نقش حیاتی دارد. این هوا که حامل اکسیژن مورد نیاز برای ایجاد شعله است، به‌وسیله یک فن یا ونتیلاتور تعبیه‌شده در ساختار مشعل به درون محفظه احتراق هدایت می‌شود. این فن معمولاً توسط یک موتور الکتریکی با ولتاژ تک‌فاز یا سه‌فاز به حرکت در می‌آید و جریان پیوسته‌ای از هوا را به داخل سیستم هدایت می‌کند.
برای کنترل حجم و شدت هوای ورودی، از دمپر استفاده می‌شود؛ دریچه‌ای که می‌توان آن را به‌صورت دستی یا با استفاده از مکانیزم‌های برقی (مانند دمپر برقی) تنظیم نمود. این تنظیم‌سازی اهمیت بالایی دارد، چراکه ورود بیش از حد یا کمتر از میزان موردنیاز هوا به داخل مشعل می‌تواند تعادل احتراق را برهم زده و منجر به پدیده‌ای موسوم به "خام‌سوزی" شود. در چنین حالتی، سوخت به‌صورت کامل نسوخته و علاوه بر افت راندمان، آلایندگی و مصرف انرژی نیز افزایش می‌یابد. به همین دلیل، دقت در تنظیم دمپر یکی از مراحل مهم در راه‌اندازی و سرویس مشعل به شمار می‌رود که مستقیماً بر ایمنی، بهره‌وری و عمر تجهیزات تأثیر می‌گذارد.
نقش موتور فن در عملکرد مشعل

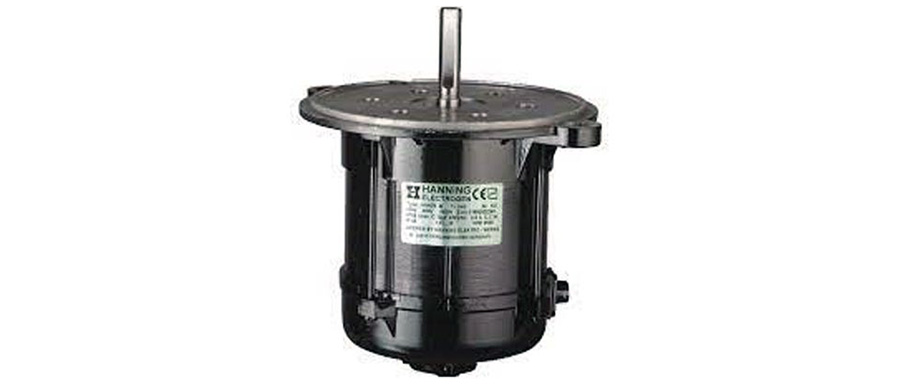

یکی از اجزای کلیدی در ساختار مشعل، موتور فن است که وظیفه‌ی به چرخش درآوردن پروانه یا فن را بر عهده دارد و تأمین جریان هوای احتراق به کمک آن صورت می‌گیرد. این موتور معمولاً از نوع آسنکرون (القایی) انتخاب می‌شود که به‌دلیل ساختار ساده، دوام بالا و عملکرد پایدار، گزینه‌ای ایده‌آل برای کار در شرایط پیوسته و طولانی مدت است.
بسته به ظرفیت مشعل و نوع طراحی آن، موتور فن می‌تواند با سرعت‌هایی در بازه‌ی حدودی ۱۴۰۰ تا ۲۸۰۰ دور بر دقیقه (rpm) فعالیت کند. این میزان سرعت، امکان تأمین فشار و حجم هوای مناسب برای احتراق دقیق و کارآمد را فراهم می‌کند. انتخاب صحیح قدرت موتور و هماهنگی آن با طراحی دمنده از نظر ظرفیت هوادهی و فشار استاتیکی، از عوامل مؤثر در جلوگیری از خام‌سوزی و بهینه‌سازی عملکرد مشعل محسوب می‌شود.
بنابراین، عملکرد صحیح موتور فن، نه‌تنها در ایجاد جریان هوای کافی بلکه در حفظ ایمنی و راندمان سوخت‌سوزی نیز تأثیر مستقیم دارد.
پروانه (فن) در ساختار مشعل و انواع آن

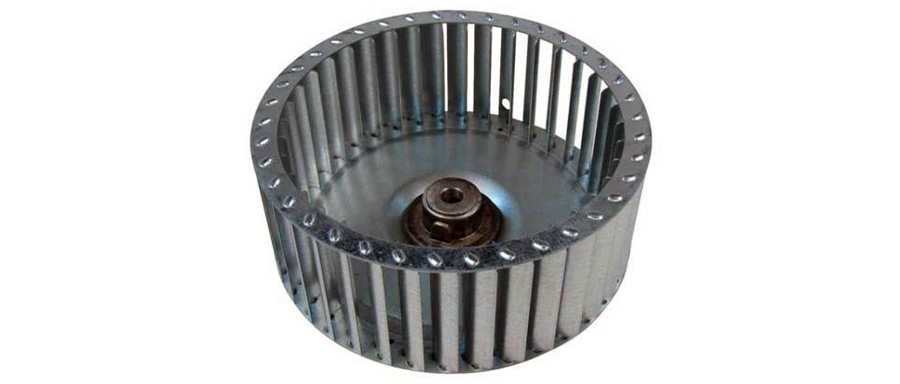

یکی از اجزای اصلی در فرآیند احتراق مشعل، پروانه یا فن است که نقش آن ایجاد جریان مداوم و یکنواخت هوا به سمت محفظه احتراق می‌باشد. این قطعه توسط موتور الکتریکی به گردش درمی‌آید و با چرخش خود، فشار مثبت هوا ایجاد کرده و آن را به داخل دیگ یا محفظه‌ی احتراق هدایت می‌کند. طراحی مناسب فن نه تنها بر بازدهی مشعل اثرگذار است، بلکه در جلوگیری از خام‌سوزی و افزایش ایمنی نیز نقش دارد.
پروانه‌ها بسته به نوع کاربرد و طراحی مشعل، در چند شکل اصلی ساخته می‌شوند :
1. فن با تیغه‌های خم‌شده به جلو (Forward Curved Blades) : این نوع پروانه‌ها هوا را با فشار بالا و دبی متوسط جابجا می‌کنند و معمولاً صدای کمتری تولید می‌کنند. استفاده از آن‌ها در مشعل‌هایی با فشار استاتیکی پایین و جریان یکنواخت رایج است.
2. فن با تیغه‌های خم‌شده به عقب (Backward Curved Blades) : این مدل، راندمان بالاتری داشته و برای کاربردهایی با فشار بالا و دبی زیاد استفاده می‌شود. همچنین احتمال گرفتگی کمتری داشته و مصرف انرژی بهینه‌تری دارد.
3. فن با تیغه‌های شعاعی (Radial Blades) : تیغه‌ها به صورت شعاعی از مرکز فن قرار گرفته‌اند و مقاومت بالایی در برابر ذرات معلق دارند. این نوع برای شرایط کاری سنگین و محیط‌هایی با آلودگی زیاد مناسب‌تر است.
انتخاب نوع فن، با در نظر گرفتن شرایط کاری مشعل، ظرفیت سیستم و نیاز به صدای کم یا بازده بالا، اهمیت زیادی دارد. هماهنگی صحیح بین پروانه، موتور فن و مسیر هوای ورودی، در عملکرد مؤثر مشعل کاملاً تعیین‌کننده است.
محفظه فن در ساختار مشعل
بخشی کلیدی از سیستم هوارسانی مشعل، محفظه فن است که طراحی آن به شکل حلزونی یا مارپیچ انجام می‌شود. این طراحی خاص به‌منظور هدایت و تمرکز بهتر جریان هوا انجام شده و تأثیر مستقیم در فشار و یکنواختی توزیع هوا دارد.
درون این محفظه، پروانه یا همان فن نصب می‌گردد. عملکرد آن به این صورت است که هوا از ورودی محفظه جذب شده و پس از عبور از میان تیغه‌های در حال چرخش فن، با فشار مناسب از خروجی آن به سمت محفظه احتراق هدایت می‌شود. طراحی حلزونی شکل باعث افزایش تدریجی فشار هوا شده و جریان یکنواخت‌تری ایجاد می‌کند، که این امر برای بهینه‌سازی احتراق و عملکرد پایدار مشعل اهمیت فراوان دارد.
استفاده از محفظه فن با طراحی دقیق و جنس مقاوم نه تنها باعث افزایش بازدهی سیستم می‌شود، بلکه در کاهش نویز و جلوگیری از افت فشار ناخواسته نیز مؤثر است.
مکانیزم جرقه‌زنی در مشعل

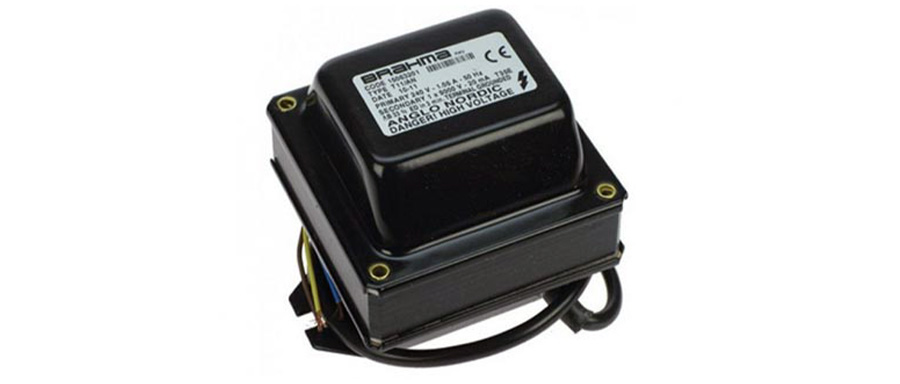

برای شروع فرایند احتراق در مشعل، مرحله‌ای حیاتی به نام ایجاد جرقه وجود دارد که توسط ترانس جرقه انجام می‌شود. این قطعه، نوعی ترانسفورماتور افزاینده است که با دریافت برق متناوب شهری (معمولاً ۲۲۰ ولت)، ولتاژ را به‌طور ناگهانی تا حدود ۵ تا ۱۵ هزار ولت افزایش می‌دهد. این ولتاژ بالا جهت ایجاد یک جرقه قوی و متمرکز بین الکترودهای مشعل به کار می‌رود.
فرایند جرقه‌زنی به‌طور معمول در زمانی بین ۳ تا ۶ ثانیه رخ می‌دهد و هدف آن شعله‌ور کردن ترکیب سوخت و هوا در محفظه احتراق است. ایجاد جرقه اگر به درستی انجام نشود، کل عملیات راه‌اندازی مشعل با شکست مواجه شده و سیستم ایمنی، مشعل را خاموش خواهد کرد.
عملکرد صحیح ترانس جرقه، تنظیم دقیق فاصله بین الکترودها، و هماهنگی کامل با زمان تغذیه سوخت از عوامل تعیین‌کننده در شروع موفق یک احتراق ایمن و پایدار هستند.
الکترودهای جرقه در مشعل‌های گازی

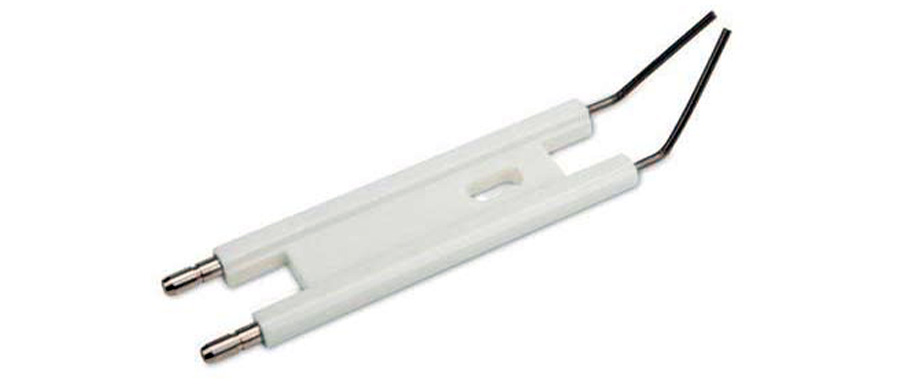

الکترودهای جرقه در بخش جلویی مشعل قرار گرفته و نقش کلیدی در آغاز فرآیند احتراق دارند. این قطعات، وظیفه دارند ولتاژ بالایی که از ترانس جرقه تولید می‌شود را به جرقه‌ای واقعی و مؤثر تبدیل کنند تا ترکیب سوخت و هوا شعله‌ور شود. الکترودها معمولاً از آلیاژهای مقاوم مانند فولاد ساخته می‌شوند و برای جلوگیری از نشتی جریان الکتریکی، دارای روکش سرامیکی عایق‌دار هستند. طراحی دقیق محل قرارگیری و فاصله الکترودها از هم در ایجاد جرقه‌ای مؤثر و مطمئن اهمیت زیادی دارد و هرگونه تغییر در آن می‌تواند عملکرد مشعل را مختل کند.
چگونگی تأمین سوخت در مشعل‌های گازسوز
در مشعل‌های گازسوز، انرژی حرارتی از طریق گاز طبیعی شهری تأمین می‌شود. این گاز پس از عبور از شبکه توزیع، وارد مسیر اختصاصی مشعل شده و ابتدا از شیر اصلی که وظیفه قطع و وصل جریان گاز را بر عهده دارد عبور می‌کند. پس از آن، گاز وارد فیلتر مخصوص می‌شود تا هرگونه ناخالصی و ذرات معلق از آن جدا گردد. در ادامه، مسیر به شیر برقی ختم می‌شود که در صورت دریافت فرمان از سیستم کنترل و وجود شرایط ایمن، گاز را به داخل محفظه احتراق هدایت می‌کند. در این نقطه، گاز با هوای فشرده‌ای که از طریق فن تأمین شده، ترکیب شده و شرایط مناسب برای شعله‌ور شدن فراهم می‌گردد. این هماهنگی دقیق میان فشار گاز، کیفیت هوا و زمان‌بندی سیستم، تضمین‌کننده‌ی احتراقی پایدار و ایمن در مشعل خواهد بود.
نقش فیلتر در عملکرد بهینه مشعل

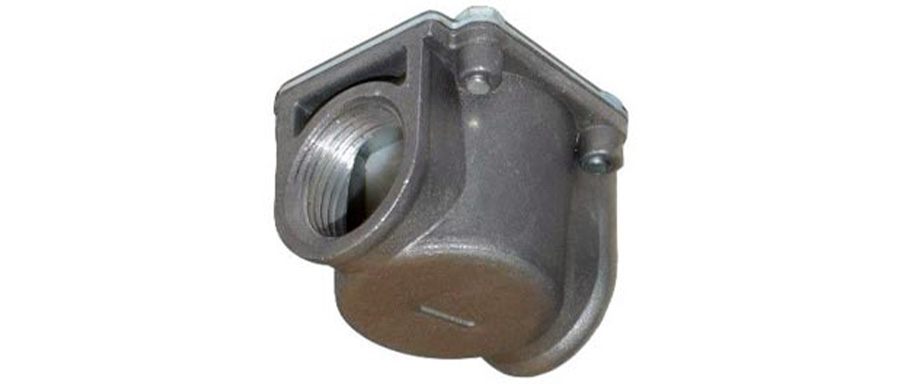

فیلتر گاز یکی از اجزای کلیدی در مسیر تأمین سوخت مشعل به شمار می‌رود و وظیفه آن، جلوگیری از ورود ذرات معلق، رسوبات و آلودگی‌های موجود در جریان گاز به داخل سیستم احتراق است. داخل این فیلتر، پدی از جنس الیاف مقاوم تعبیه شده که در برابر عبور ذرات ریز عمل می‌کند و از انسداد مسیر سوخت‌رسانی جلوگیری می‌نماید. این پد بسته به نوع مشعل و شرایط کاری آن، معمولاً هر سال نیاز به تعویض دارد. سلامت فیلتر تأثیر مستقیمی بر عملکرد مشعل دارد؛ چرا که انسداد یا آلودگی آن می‌تواند منجر به کاهش کیفیت احتراق، افت راندمان، و حتی آسیب به سایر اجزای مشعل شود. بنابراین، بررسی دوره‌ای و نگهداری مناسب از فیلتر، یکی از الزامات حیاتی برای حفظ کارکرد ایمن و پایدار مشعل است.
عملکرد گازپخش‌کن در سیستم مشعل
گازپخش‌کن یا دیفیوزر یکی از اجزای حیاتی در فرآیند احتراق مشعل‌های گازسوز است. پس از عبور گاز طبیعی از شیر برقی و کنترل فشار، این گاز وارد بخش گازپخش‌کن می‌شود. در این قسمت، گاز به صورت یکنواخت در مسیر خروجی هدایت شده و از انتهای آن به سمت محفظه اختلاط منتشر می‌گردد. طراحی ویژه این قطعه باعث می‌شود گاز با الگوی پخش مشخص و قابل کنترل به جریان هوای دمیده‌شده توسط فن برسد. در نتیجه، ترکیب همگن و مناسبی از هوا و گاز شکل می‌گیرد که شرایط ایده‌آل برای تشکیل شعله پایدار و احتراقی کامل را فراهم می‌سازد. کیفیت عملکرد گازپخش‌کن تأثیر مستقیمی بر بهره‌وری مشعل، مصرف سوخت و کاهش آلاینده‌ها دارد، به همین دلیل طراحی، جنس و سلامت آن در سیستم‌های پیشرفته از اهمیت ویژه‌ای برخوردار است.
نقش شبکه احتراق در فرآیند اشتعال مشعل گازسوز
پس از آنکه گاز طبیعی با هوای دمیده‌شده توسط فن در ناحیه گازپخش‌کن به‌صورت یکنواخت ترکیب شد، این مخلوط به سمت بخش شبکه احتراق هدایت می‌شود. شبکه احتراق، که معمولاً از فلزاتی مقاوم در برابر دمای بالا ساخته می‌شود، نقش یک مسیر عبوری برای این مخلوط گاز و هوا را ایفا می‌کند. در این محل، همزمان با عبور جریان گاز-هوا، جرقه ایجاد شده توسط الکترودها وارد عمل می‌شود و یک قوس الکتریکی با ولتاژ بالا بر روی سطح شبکه ایجاد می‌کند. این قوس باعث اشتعال فوری مخلوط می‌گردد و شعله‌ی حاصل به‌صورت پایدار به درون محفظه یا اتاقک احتراق منتقل می‌شود. طراحی دقیق شبکه احتراق تأثیر مستقیمی بر کیفیت شعله، پایداری آن و جلوگیری از پس‌زدگی شعله دارد. بنابراین، این بخش یکی از کلیدی‌ترین اجزای ایمنی و عملکرد بهینه در مشعل‌های گازسوز به شمار می‌رود.
نتیجه‌گیری
مشعل‌های گازی، با طراحی دقیق و استفاده از اجزای هماهنگ‌شده‌ای مانند موتور فن، پروانه‌های متنوع، سیستم جرقه‌زنی پیشرفته، فیلترهای کارآمد و گازپخش‌کن‌های بهینه، توانسته‌اند به عنوان یکی از پایدارترین و کارآمدترین منابع تأمین گرما در موتورخانه‌ها شناخته شوند. هر یک از این اجزا نقش مهمی در تضمین ایمنی، پایداری شعله، کاهش مصرف انرژی و کنترل آلایندگی‌ها ایفا می‌کنند. نگهداری منظم و تنظیم دقیق این تجهیزات نه تنها طول عمر مشعل را افزایش می‌دهد بلکه عملکرد بهینه آن را در شرایط مختلف محیطی تضمین می‌کند. از این رو، شناخت عمیق ساختار و فرآیندهای عملکردی مشعل گازی، کلید بهره‌برداری موفق و توسعه سیستم‌های گرمایشی با کارایی بالا و دوست‌دار محیط زیست خواهد بود. این امر، اهمیت ویژه‌ای در طراحی و نگهداری سیستم‌های گرمایشی صنعتی و مسکونی در عصر حاضر دارد.
