مقدمه
مشعل‌های گازوئیلی از جمله تجهیزات حیاتی و پرکاربرد در سیستم‌های گرمایشی صنعتی و خانگی به شمار می‌روند که با استفاده از سوخت گازوئیل، نقش کلیدی در تولید حرارت و تأمین انرژی گرمایی ایفا می‌کنند. تفاوت اساسی این نوع مشعل‌ها با دیگر انواع مشعل‌ها در نوع سوخت مصرفی و ساختار ویژه انتقال و احتراق گازوئیل است که تأثیر مستقیمی بر نحوه عملکرد و راندمان آنها دارد. در سال‌های اخیر، به دلیل دسترسی بهتر به گازوئیل و همچنین مزایای این سوخت نسبت به گازهای طبیعی، استفاده از مشعل‌های گازوئیلی رونق قابل توجهی یافته است. این تجهیزات، ضمن دارا بودن ساختار پیچیده متشکل از اجزای متعدد مانند الکتروموتور، پمپ سوخت، شیر برقی، نازل پاشش سوخت، و سیستم‌های کنترلی پیشرفته، عملکردی هماهنگ و ایمن ارائه می‌دهند که نقش بسیار مهمی در کاهش مصرف سوخت، بهبود کیفیت احتراق و افزایش بازده سیستم‌های گرمایشی ایفا می‌کند. به همین دلیل، شناخت دقیق اجزای تشکیل‌دهنده، نحوه عملکرد هر بخش و اصول راه‌اندازی و نگهداری این مشعل‌ها، نه تنها برای بهره‌برداران و تکنسین‌های فنی بلکه برای محققان و علاقه‌مندان حوزه انرژی بسیار ضروری است. در این مقاله به بررسی جامع ساختار داخلی، عملکرد دقیق هر کدام از اجزا و اصول صحیح راه‌اندازی مشعل گازوئیلی پرداخته شده است تا بتوانیم نگاهی علمی و کاربردی به این فناوری ارزشمند داشته باشیم و راهکارهای بهینه‌ای برای استفاده بهتر از آن ارائه دهیم.

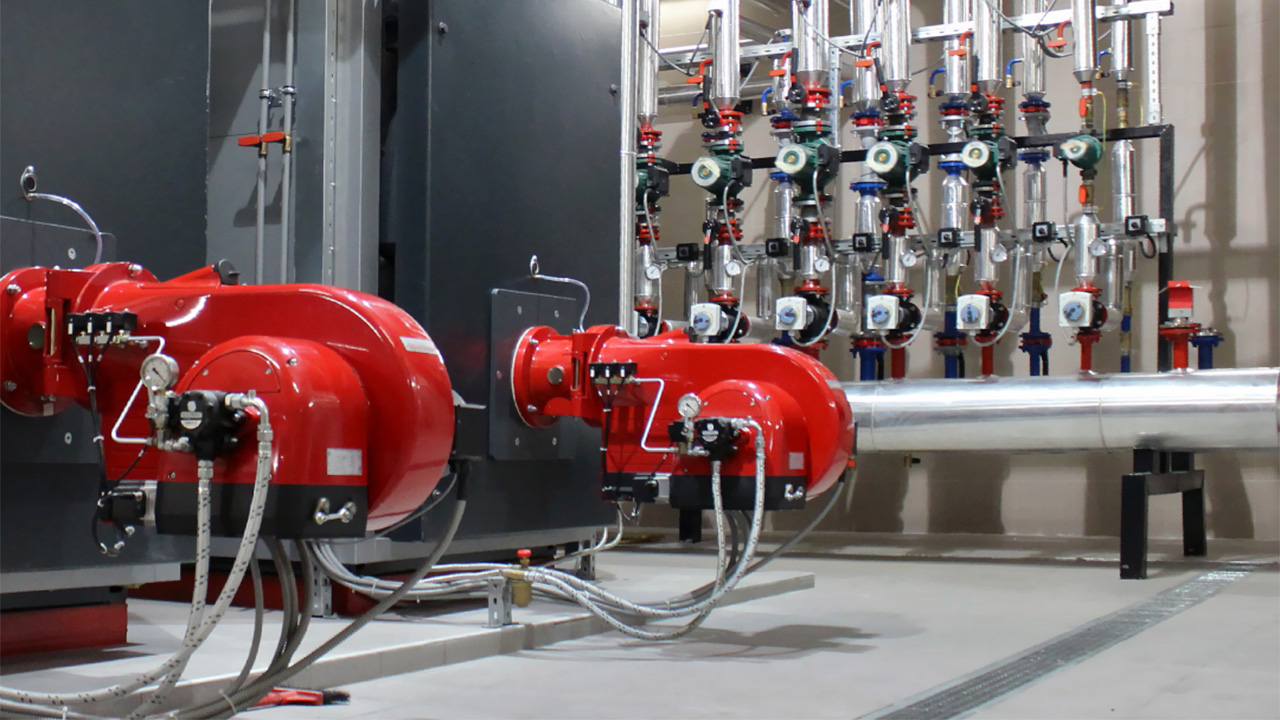

معرفی و نحوه عملکرد مشعل گازوئیلی
مشعل گازوئیلی یکی از اجزای کلیدی در سامانه‌های گرمایشی است که انرژی مورد نیاز خود را از گازوئیل تأمین می‌کند؛ موضوعی که آن را از مشعل‌های گازسوز یا سایر مدل‌ها متمایز می‌سازد. تفاوت اصلی این مشعل در نوع سوخت مصرفی و ساختار انتقال آن است که بر نحوه عملکرد دستگاه تأثیر مستقیم دارد.
در ساختار این مشعل، فرآیند احتراق از لحظه‌ای آغاز می‌شود که رله فرمان لازم را به الکتروموتور ارسال می‌کند. پس از فعال شدن، پمپ گازوئیل که به موتور فن متصل شده، سوخت را با فشار مشخصی به جریان می‌اندازد. گازوئیل از طریق لوله‌های مخصوص به نازل منتقل شده، در آنجا با هوای فشرده ترکیب می‌شود تا زمینه برای ایجاد جرقه و تولید شعله مهیا گردد.
این نوع مشعل از اجزای متعددی تشکیل شده که هر کدام نقش حیاتی در عملکرد کلی آن دارند. این اجزا شامل پمپ تأمین سوخت، الکتروموتور، بلوور فن (جهت تأمین هوای لازم)، شیر برقی، رله کنترلی، شعله‌پخش‌کن، پایه رله، ترانسفورماتور، کوپلینگ، بدنه فلزی، دمپر تنظیم هوا، نازل پاشش سوخت، الکترود جرقه‌زن، شعله‌پوش، سنسور شعله (چشم الکتریکی)، مخزن ذخیره گازوئیل و لوله‌های انتقال سوخت می‌باشد.
نگاهی به اجزای اصلی مشعل گازوئیلی
مشعل گازوئیلی، مانند بسیاری از تجهیزات مکانیکی، از بخش‌های گوناگونی ساخته شده که هماهنگی میان آنها باعث عملکرد دقیق و ایمن دستگاه می‌شود. هر یک از این اجزا وظیفه مشخصی بر عهده دارند و نقش خاصی در فرآیند احتراق ایفا می‌کنند. در ادامه، به بررسی کلی این اجزا خواهیم پرداخت تا با ساختار درونی این سیستم بیشتر آشنا شویم.
الکتروموتور: قلب تپنده مشعل گازوئیلی
الکتروموتور در مشعل گازوئیلی نقش آغازگر و محرک اصلی را ایفا می‌کند. این قطعه وظیفه دارد با به حرکت درآوردن پروانه (فن) جریان هوا را تأمین کرده و همزمان پمپ گازوئیل را نیز به گردش درآورد تا سوخت با فشار مناسب به سیستم تزریق شود. در واقع، شروع فرآیند احتراق بدون عملکرد صحیح الکتروموتور عملاً غیرممکن است.
پمپ گازوئیلی: تنظیم‌گر جریان سوخت در مشعل
پمپ گازوئیلی وظیفه هدایت و تنظیم فشار سوخت را در سیستم احتراق بر عهده دارد. فرآیند عملکرد آن از لحظه‌ای آغاز می‌شود که الکتروموتور، گازوئیل را از مخزن بیرون می‌کشد. این سوخت ابتدا از صافی عبور می‌کند تا ذرات ناخالص آن گرفته شود، سپس به بخش مکش پمپ منتقل می‌گردد. در آنجا، سوخت تحت فشار مشخصی قرار می‌گیرد و مسیرش را به‌سوی شیر فشارشکن ادامه می‌دهد. مقدار معینی از گازوئیل فشرده‌شده به سمت نازل حرکت کرده تا برای احتراق آماده شود، در حالی که بخش مازاد آن مجدداً به مخزن بازگردانده می‌شود تا از اتلاف و فشار اضافی جلوگیری شود.
شیر برقی: نگهبان مسیر سوخت‌رسانی
شیر برقی یکی از اجزای حیاتی در ساختار مشعل گازوئیلی است که نقش اصلی آن تأمین ایمنی در زمان خاموشی مشعل می‌باشد. این قطعه در مسیر عبور سوخت نصب می‌شود تا از ورود ناخواسته گازوئیل به محفظه احتراق جلوگیری کند. به محض خاموش شدن سیستم یا قطع فرمان از رله، شیر برقی بلافاصله مسیر سوخت را مسدود می‌سازد و بدین ترتیب از نشت سوخت یا خطر احتراق ناخواسته پیشگیری می‌کند. حضور این قطعه ضامن امنیت عملکرد کل سیستم است.
کوپلینگ: رابط منعطف میان قدرت و پمپاژ
کوپلینگ، قطعه‌ای است عموماً از جنس پلاستیک مقاوم که وظیفه اتصال بین الکتروموتور و پمپ گازوئیل را بر عهده دارد. این قطعه ساده اما کاربردی، با ایجاد فاصله‌ای ایمن بین موتور و پمپ، از وارد شدن تنش یا فشار مستقیم به الکتروموتور در زمان چرخش جلوگیری می‌کند. در واقع، کوپلینگ نقش یک ضربه‌گیر مکانیکی را ایفا می‌کند که ضمن انتقال نیروی چرخشی، از آسیب دیدن اجزای حیاتی سیستم نیز پیشگیری می‌نماید.
الکتروفن: تأمین‌کننده جریان هوای احتراق
بادزن یا فن یکی از بخش‌های کلیدی در ساختار مشعل گازوئیلی است که مستقیماً به شافت الکتروموتور متصل می‌شود. با آغاز به کار موتور، فن نیز به حرکت درمی‌آید و جریان هوا را به داخل مشعل هدایت می‌کند. هوا از قسمت تحتانی مشعل وارد شده، پس از عبور از پره‌های پروانه، به درون محفظه‌ای با طراحی حلزونی شکل هدایت می‌گردد. این طراحی باعث متمرکز شدن و افزایش فشار هوا می‌شود و در نهایت، هوای فشرده وارد ناحیه احتراق شده و شرایط لازم برای ترکیب با سوخت را فراهم می‌سازد.
نازل سوخت: کنترل دقیق تزریق گازوئیل در مشعل
نازل سوخت نقش مهمی در فرآیند احتراق مشعل گازوئیلی ایفا می‌کند و چند وظیفه اساسی را به عهده دارد؛ از جمله پودر کردن سوخت به ذرات ریز، تنظیم دقیق میزان سوخت ورودی و کنترل نحوه پاشش آن داخل محفظه احتراق. این قطعه از دو بخش اصلی تشکیل شده است: قسمت مخروطی و قسمت صافی.
در بخش مخروطی، زاویه پاشش و حجم سوخت خروجی تحت تأثیر فشار سوخت تنظیم می‌شود و این عامل باعث می‌شود سوخت با دقت و در مقدار مورد نیاز به محفظه تزریق گردد. قسمت صافی نیز به منظور جلوگیری از انسداد سوراخ‌های بسیار کوچک نازل طراحی شده است؛ به طوری که گازوئیل پیش از رسیدن به نازل از فیلتر عبور می‌کند تا ذرات ناخالص حذف شوند و عملکرد نازل بهینه باقی بماند.
ترانسفورماتور جرقه: کلید آغاز احتراق
ترانسفورماتور جرقه نقش حیاتی در فرآیند روشن شدن مشعل گازوئیلی دارد. این قطعه با تولید ولتاژ بالا، جریان برق را بین دو الکترود ایجاد می‌کند که نتیجه آن تشکیل قوس الکتریکی است. این جرقه اولیه، موجب شعله‌ور شدن سوخت در محفظه احتراق می‌شود و بدین ترتیب فرآیند احتراق آغاز می‌گردد.
الکترود جرقه: سازه‌ای مقاوم برای شروع احتراق
الکترودهای جرقه معمولاً از فولاد ضدزنگ ساخته می‌شوند تا بتوانند در برابر حرارت بالا و شرایط سخت احتراق دوام بیاورند. این مقاومت باعث می‌شود الکترودها به طور پایدار و مستمر وظیفه تولید جرقه لازم برای روشن شدن شعله را انجام دهند.
شعله پخش‌کن: همگن‌ساز ترکیب سوخت و هوا
شعله پخش‌کن درون محفظه احتراق نصب می‌شود و با حرکت خلاف جهت جریان سوخت، باعث اختلاط بهتر سوخت و هوا می‌گردد. این عملکرد منجر به پخش یکنواخت‌تر شعله و افزایش کارایی احتراق در مشعل گازوئیلی می‌شود.
شعله‌پوش: راهنمای جریان هوا و سوخت در محفظه احتراق
شعله‌پوش در مجاورت الکترودهای جرقه و نازل سوخت مشعل گازوئیلی قرار گرفته و نقش مهمی در هدایت بهینه هوا و سوخت داخل محفظه احتراق ایفا می‌کند. این قطعه با تنظیم جریان‌ها، شرایط را برای احتراق مؤثرتر و پایدارتر فراهم می‌کند.
بدنه مشعل: چارچوب اصلی سیستم
بدنه مشعل، ساختاری فلزی و محکم است که تمام قطعات مختلف دستگاه بر روی آن نصب و ثابت می‌شوند. این چارچوب پایه و پشتیبانی لازم برای عملکرد هماهنگ و ایمن اجزای مشعل را فراهم می‌آورد.
دمپر تنظیم هوا: کنترل دقیق جریان هوا
دمپرها که می‌توانند به صورت دستی یا برقی عمل کنند، مسئول تنظیم میزان هوای ورودی به مشعل هستند. این قطعات به گونه‌ای طراحی شده‌اند که مقدار هوای لازم برای اختلاط کامل با سوخت را کنترل کنند و بدین ترتیب به بهینه‌سازی فرآیند احتراق کمک می‌کنند.
رله مشعل: مغز کنترل روشن و خاموش شدن دستگاه
رله، قطعه‌ای الکترونیکی است که وظیفه مدیریت عملکرد مشعل را بر عهده دارد. با فعال شدن رله، ترانس جرقه و الکتروموتور به کار می‌افتند و پس از چند ثانیه، رله جریان برق را به شیر برقی منتقل می‌کند تا مسیر سوخت باز شده و گازوئیل به نازل برسد. پس از حدود سی ثانیه، رله به طور کامل فعال می‌شود و فرآیند احتراق به شکل پایدار ادامه می‌یابد.
پایه رله: مرکز اتصال سیم‌ها در سیستم مشعل
پایه رله، قطعه‌ای پلاستیکی است که محل اتصال تمامی سیم‌ها به آن می‌باشد و نقش مهمی در برقراری ارتباطات الکتریکی ایفا می‌کند. همچنین، لوله‌ای در کنار این پایه قرار دارد که در سازمان‌دهی یا محافظت از کابل‌ها مؤثر است.
لوله انتقال گازوئیل: مسیر حرکت سوخت در مشعل
لوله‌های انتقال گازوئیل به دو نوع کم‌فشار و پر فشار تقسیم می‌شوند. بخش کم‌فشار معمولاً با استفاده از شیلنگ‌های انعطاف‌پذیر قبل از پمپ نصب می‌شود، در حالی که پس از پمپ، برای انتقال سوخت تحت فشار، از لوله‌های فلزی استفاده می‌گردد. این تفکیک باعث می‌شود جریان سوخت با ایمنی و کارایی بالا به نازل برسد.
چشم الکتریکی: سنسوری حساس به نور برای کنترل شعله
چشم الکتریکی، یک حسگر مقاومتی است که میزان مقاومت آن با تغییر شدت نور محیط تغییر می‌کند؛ به طوری که تابش نور (مانند نور خورشید) موجب کاهش یا افزایش مقاومت آن می‌شود. این ویژگی خاص در مشعل‌های گازوئیلی برای تشخیص حضور یا نبود شعله به کار می‌رود و نقش مهمی در ایمنی و عملکرد بهینه دستگاه ایفا می‌کند.
منبع ذخیره گازوئیل: مخزن ایمن برای تامین سوخت
برای نگهداری و تامین سوخت مورد نیاز مشعل، از منابع ذخیره گازوئیل استفاده می‌شود. این مخازن می‌توانند در داخل یا خارج از موتورخانه نصب شوند و باید فاصله آنها از مشعل معمولاً بین دو تا سه متر رعایت شود. محل نصب این منابع می‌تواند روی زمین یا سقف باشد و بسته به نیاز، در ظرفیت‌های مختلف طراحی می‌شوند.
این مخازن معمولاً از ورق‌های کربن استیل ساخته شده‌اند که دوام و مقاومت بالایی دارند. همچنین، بر اساس شرایط محیطی و نوع کاربرد، امکان نصب آنها به صورت افقی یا عمودی وجود دارد تا بیشترین بهره‌وری و ایمنی تأمین گردد.
راه‌اندازی مشعل گازوئیلی: گام‌هایی برای شروع مطمئن و ایمن
قبل از روشن کردن مشعل گازوئیلی، ابتدا باید مطمئن شویم که ظرفیت مشعل با ظرفیت دیگ هماهنگ است؛ به طوری که ظرفیت مشعل نباید از ظرفیت دیگ بیشتر باشد تا از استهلاک زودرس و آسیب به دستگاه جلوگیری شود. همچنین، ضروری است که دیگ کاملاً پر از آب باشد تا عملکرد صحیح سیستم تضمین شود.
پاکیزگی داخل دیگ و دودکش از اهمیت ویژه‌ای برخوردار است؛ مسیر خروج دود نباید مسدود باشد و هر مشعل باید مجهز به یک دودکش استاندارد همراه با کلاهک حفاظتی باشد. همچنین، در بخش‌های اتصالی باید از واشرهای نسوز استفاده شود تا ایمنی و دوام اتصالات حفظ گردد.
مشعل باید به صورت دقیق تراز شود و تنظیمات ترموستات دیگ به درستی انجام گیرد. با توجه به تغییرات فصلی، سیستم باید در حالت تابستانه یا زمستانه تنظیم شود تا بازدهی بهینه حاصل شود.
برای اطمینان از عملکرد صحیح، بهتر است گهگاه مشعل را خاموش و روشن کنیم و سلامت فیوز و ولتاژ ورودی را کنترل نماییم. همچنین، بررسی نشتی لوله‌ها و استفاده از فیلتر مناسب برای حفاظت پمپ در برابر ذرات معلق، از نکات مهم در حفظ کارکرد بی‌عیب و نقص سیستم است.
نتیجه‌گیری
در نهایت، مشعل‌های گازوئیلی به عنوان یکی از مهم‌ترین عناصر سامانه‌های گرمایشی، با ترکیب فناوری‌های مکانیکی و الکترونیکی توانسته‌اند کارایی بالایی در تبدیل انرژی سوخت به حرارت ارائه دهند. بررسی دقیق و شناخت عملکرد هر یک از اجزای این سیستم از الکتروموتور گرفته تا نازل پاشش سوخت و سنسورهای کنترل شعله، نشان می‌دهد که هماهنگی و تنظیم دقیق این بخش‌ها، کلید اصلی عملکرد بهینه و ایمن مشعل است. علاوه بر این، راه‌اندازی صحیح و رعایت نکات ایمنی، مانند انتخاب ظرفیت مناسب، اطمینان از سلامت قطعات و تنظیم دقیق جریان هوا و سوخت، باعث افزایش طول عمر دستگاه و کاهش هزینه‌های نگهداری خواهد شد. با توجه به اهمیت حفاظت محیط زیست و ضرورت کاهش مصرف انرژی، بهره‌برداری بهینه از مشعل‌های گازوئیلی می‌تواند نقش مؤثری در کاهش آلاینده‌ها و افزایش بازدهی حرارتی داشته باشد. در نهایت، آشنایی جامع با اجزا و عملکرد مشعل‌های گازوئیلی، زمینه‌ساز ارتقاء دانش فنی و افزایش کارایی در صنعت گرمایش خواهد بود که این خود گامی مهم در جهت توسعه پایدار و بهره‌وری انرژی محسوب می‌شود.
