مقدمه
مشعل‌های گازی به‌عنوان یکی از اجزای حیاتی در سیستم‌های گرمایشی مدرن، نقشی بی‌بدیل در تأمین انرژی حرارتی ایفا می‌کنند. از موتورخانه‌های بزرگ صنعتی گرفته تا سیستم‌های گرمایشی خانگی، همه و همه به عملکرد دقیق، ایمن و بهینه این دستگاه‌ها متکی هستند. درک دقیق از چگونگی عملکرد این مشعل‌ها و شناخت اجزای سازنده آن‌ها نه تنها برای تکنسین‌ها و مهندسان تأسیسات گرمایشی اهمیت دارد، بلکه برای صاحبان ساختمان، پیمانکاران و فعالان حوزه تأسیسات نیز امری ضروری محسوب می‌شود.
با توجه به اینکه مشعل‌های گازی در محیط‌هایی با مصرف بالای انرژی فعالیت می‌کنند، طراحی دقیق و مراحل عملکرد مرحله‌به‌مرحله آن‌ها، نقش مهمی در تضمین ایمنی، کاهش مصرف سوخت و افزایش بازدهی دارد. مراحل روشن شدن مشعل از لحظه تخلیه گازهای باقی‌مانده (مرحله پرچ)، عبور از مرحله حساس اطمینان، تا رسیدن به کارکرد دائم، همگی با درنظر گرفتن سناریوهای ایمنی متعدد تنظیم شده‌اند. هرگونه نقص در این مراحل ممکن است منجر به آسیب جدی به تجهیزات و خطراتی همچون انفجار یا نشت گاز شود.
همچنین شناخت انواع شعله‌هایی که ممکن است در حین عملکرد مشعل شکل بگیرند؛ مانند شعله احیا، اکسید یا خنثی و درک صحیح از نحوه تشخیص و تنظیم آن‌ها، برای حفظ راندمان مطلوب دستگاه ضروری است. در کنار آن، بررسی دقیق نقش رله‌ها، پایه‌های الکتریکی، شیر برقی، سنسورهای فشار هوا و گاز، میله یونیزاسیون و سایر قطعات مکانیکی و الکترونیکی، تصویری جامع از معماری این سیستم پیشرفته ارائه می‌دهد.
این مقاله با هدف افزایش آگاهی و ارتقاء دانش تخصصی در حوزه مشعل‌های گازی، به بررسی دقیق مراحل عملکرد، اجزای سازنده، عملکرد هر قطعه و نکات ایمنی می‌پردازد تا بتوان با اطمینان بیشتری از این فناوری در پروژه‌های گرمایشی استفاده کرد. اگر در حوزه تأسیسات فعالیت می‌کنید یا علاقه‌مند به درک عمیق‌تری از سیستم‌های احتراقی هستید، مطالعه این مقاله یک ضرورت فنی و تخصصی خواهد بود.
مراحل عملکرد مشعل گازی
مراحل عملکرد مشعل گازی را می‌توان به سه بخش اصلی تقسیم کرد که هر کدام نقش مهمی در فرآیند ایمن و بهینه احتراق ایفا می‌کنند :
مرحله پرچ (تخلیه اجباری) :
در این مرحله، تنها فن مشعل به کار می‌افتد و سایر بخش‌ها غیرفعال هستند. فن به مدت تقریبی ۳۰ تا ۶۰ ثانیه هوا را به داخل دیگ دمیده و گازهای ناشی از احتراق‌های قبلی و بخارهای مضر را از داخل دیگ به سمت دودکش‌ها هدایت و تخلیه می‌کند. هدف از این مرحله، پاکسازی محیط داخلی دیگ از هرگونه گاز سمی و جایگزینی آن با هوای تازه است که به آن پرچ یا تخلیه اجباری می‌گویند.
مرحله اطمینان :
پس از اتمام مرحله پرچ، شیر برقی باز شده و گاز وارد محفظه مشعل می‌شود، در حالی که فن به کار خود ادامه می‌دهد. جرقه‌زن فعال می‌شود تا در صورت مهیا بودن شرایط احتراق، شعله تشکیل شود. در این مرحله، میله یونیزاسیون یا فتوسل وظیفه کنترل وجود شعله را بر عهده دارد. اگر شعله تشکیل نشود یا توسط این حسگرها تشخیص داده نشود، مشعل به صورت اتوماتیک ریست شده و خاموش می‌گردد تا از خطرات احتمالی جلوگیری شود. اما در صورت تأیید تشکیل شعله، مشعل به مرحله بعد می‌رود.
مرحله کار دائم :
زمانی که شعله به صورت پایدار تشکیل شده و حسگرهای تشخیص آن را تأیید کنند، شیر برقی به صورت دائم باز می‌ماند و گاز به طور مداوم وارد محفظه مشعل می‌شود. در این مرحله، ترانس جرقه‌زن از مدار خارج شده و خاموش می‌شود، زیرا احتراق پایدار برقرار شده است. مشعل تا زمانی که ترموستات دستور دهد و دمای آب یا محیط به مقدار تنظیم شده برسد، روشن باقی می‌ماند و به تنظیم دما ادامه می‌دهد.
این سه مرحله، تضمین کننده عملکرد ایمن و مؤثر مشعل‌های گازی در سیستم‌های گرمایشی هستند و از بروز حوادث ناخواسته جلوگیری می‌کنند.
انواع شعله در مشعل‌های گازی
انواع شعله در مشعل‌های گازی از اهمیت زیادی برخوردارند و شناخت دقیق هر نوع شعله به تنظیم بهینه و عملکرد صحیح دستگاه کمک می‌کند. در ادامه به معرفی و ویژگی‌های هر یک از این انواع شعله‌ها می‌پردازیم :
شعله احیا
این نوع شعله معمولاً به شکل گسترده و پراکنده دیده می‌شود و رنگ آن بیشتر به زرد تمایل دارد. از علائم بارز شعله احیا می‌توان به بوی سوخت ناقص یا خام‌سوزی، ایجاد دوده در اطراف شعله و تحریک یا سوزش در ناحیه بینی اشاره کرد. این شعله به دلیل احتراق ناکامل، برای مشعل‌ها نامناسب است و باید از بروز آن جلوگیری شود.
شعله اکسید
شعله اکسید معمولاً کوتاه، تیز و با رنگ آبی مشخص می‌شود، اما در برخی موارد رنگ آب رنگ (متمایل به آبی روشن) نیز دیده می‌شود. این شعله می‌تواند باعث سوزش چشم شود و مانند شعله احیا برای عملکرد مشعل‌ها مطلوب نیست و نشان‌دهنده اختلال در ترکیب سوخت و هوا است.
شعله خنثی
این نوع شعله بهترین و مناسب‌ترین حالت برای مشعل‌های گازی به شمار می‌رود. شعله خنثی بدون ایجاد سوزش در چشم یا بینی است و رنگ آن ترکیبی از زرد با رگه‌های آبی و نارنجی دیده می‌شود. این شعله نشان‌دهنده احتراق کامل و صحیح است و عملکرد بهینه مشعل را تضمین می‌کند.
شناخت و تنظیم صحیح مشعل برای رسیدن به شعله خنثی، کلید حفظ راندمان بالا، کاهش مصرف سوخت و جلوگیری از مشکلات ایمنی در سیستم‌های گرمایشی است.

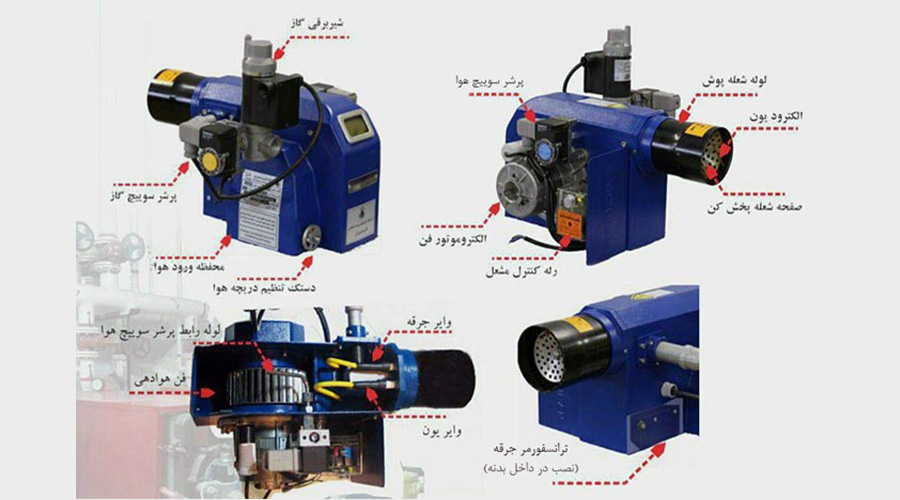

دیگر اجزای مشعل گازی
دیگر اجزای مشعل گازی شامل بخش‌های مهمی هستند که هر کدام نقش ویژه‌ای در عملکرد کلی دستگاه ایفا می‌کنند :
بدنه مشعل
بدنه یکی از اجزای اساسی مشعل به شمار می‌آید که تمام قطعات دیگر روی آن نصب می‌شوند. جنس بدنه باید به گونه‌ای انتخاب شود که انتقال حرارت به سایر تجهیزات اطراف به حداقل برسد و از افزایش دمای ناخواسته جلوگیری شود. این ویژگی به حفظ ایمنی و طول عمر قطعات کمک شایانی می‌کند.
عایق مشعل
عایق داخلی مشعل باعث می‌شود که دستگاه بتواند با هوای از پیش گرم شده تا دمای حدود 400 درجه سانتی‌گراد به کار خود ادامه دهد. این امر موجب افزایش راندمان احتراق و بهبود عملکرد دیگ می‌شود. برای ممانعت از انتقال گرمای زیاد به بیرون، این عایق دور محفظه مشعل نصب می‌شود تا دمای بدنه خارجی مشعل از 40 درجه سانتی‌گراد بیشتر نشود. روی این عایق یک صفحه از جنس استیل ضدزنگ قرار دارد که از آسیب‌های احتمالی و اکسیداسیون جلوگیری می‌کند.
لوله آتش
این قسمت، محلی است که مخلوط گاز و هوا به داخل آن هدایت شده و شعله در آن تشکیل می‌شود. طراحی مناسب لوله آتش باعث می‌شود تا ترکیب سوخت و هوا به صورت بهینه انجام شده و شعله با کیفیت و ثبات بالا شکل بگیرد.
شعله پخش‌کن
این تجهیز وظیفه تثبیت شعله را دارد و باعث می‌شود هوا و گاز بهتر با هم مخلوط شوند. همچنین از بازگشت شعله به داخل بدنه مشعل جلوگیری می‌کند و مانع از جدا شدن شعله از سر مشعل می‌شود، که این امر برای ایمنی و پایداری احتراق بسیار حیاتی است.
نتیجه‌گیری
در پایان، باید تأکید کرد که مشعل‌های گازی نه‌تنها یکی از پیچیده‌ترین اجزای سیستم‌های گرمایشی هستند، بلکه از حساس‌ترین بخش‌ها نیز به‌شمار می‌آیند که کوچک‌ترین خطا در عملکرد آن‌ها می‌تواند منجر به خطرات جانی و مالی شود. از این رو، شناخت دقیق مراحل عملکرد مشعل از تخلیه هوا و گازهای باقی‌مانده در مرحله پرچ گرفته تا بررسی تشکیل شعله در مرحله اطمینان و تثبیت احتراق در مرحله کار دائم اهمیت بسزایی دارد. این آگاهی به کاربران، نصاب‌ها و تعمیرکاران این امکان را می‌دهد که با رویکردی علمی و دقیق، عملکرد مشعل را کنترل کرده و از بروز خطاهای پرهزینه جلوگیری کنند.
از سوی دیگر، تشخیص و تنظیم انواع شعله‌ها به‌ویژه شعله خنثی، عامل اصلی در بهینه‌سازی مصرف انرژی و کاهش آلاینده‌هاست. شعله‌ای که به‌درستی شکل گرفته باشد، نشانه‌ای از عملکرد هماهنگ میان گاز، هوا، فشار مناسب، و جرقه مؤثر است. همچنین اجزای مکملی مانند رله، میله یونیزاسیون، پرشر هوا و گاز، شیر برقی و دیگر قطعات باید به‌صورت مداوم بررسی، سرویس و تنظیم شوند تا نه‌تنها ایمنی سیستم تضمین گردد، بلکه کارایی آن نیز در سطح مطلوب باقی بماند.
در نهایت، درک دقیق از ساختار مشعل، چیدمان اجزا، روش عیب‌یابی و نگهداری پیشگیرانه، پایه‌گذار استفاده‌ای مطمئن و بهینه از این فناوری خواهد بود. با آموزش، آشنایی با استانداردها و پایبندی به اصول ایمنی، می‌توان بهره‌وری سیستم‌های گرمایشی را افزایش داد، مصرف انرژی را کاهش داد و ریسک خرابی‌ها را به حداقل رساند. به بیان ساده، مشعل گازی نه‌تنها قلب سیستم گرمایش، بلکه ضامن آسایش، امنیت و بهره‌وری پایدار در فصول سرد سال است.
