مقدمه
عایق‌کاری لوله‌ها و کانال‌ها یکی از مراحل کلیدی در طراحی و اجرای سیستم‌های تاسیساتی به شمار می‌آید که نقش مستقیمی در بهینه‌سازی مصرف انرژی، افزایش طول عمر تجهیزات و بهبود کیفیت محیط داخلی دارد. با توجه به رشد روزافزون نیاز به بهره‌وری انرژی و کاهش هزینه‌های عملیاتی در ساختمان‌ها، استفاده از روش‌های نوین و استانداردهای صحیح عایق‌کاری اهمیت ویژه‌ای یافته است. این فرآیند نه تنها مانع هدررفت حرارت یا سرمای تولیدشده توسط سیستم‌های گرمایشی و سرمایشی می‌شود، بلکه با جلوگیری از تعریق سطحی لوله‌ها و کانال‌ها، از ایجاد رطوبت، رشد قارچ و خوردگی فلزات جلوگیری می‌کند. به علاوه، عایق‌کاری مناسب می‌تواند نقش مؤثری در کاهش انتقال صدا و ارتعاشات مکانیکی تجهیزات داشته باشد و آسایش صوتی در فضاهای داخلی را تضمین کند. در واقع، اجرای دقیق و علمی عایق‌کاری لوله‌ها و کانال‌ها ترکیبی از مهارت فنی، انتخاب مواد با کیفیت و رعایت استانداردهای ایمنی است که در نهایت به حفظ سلامت سیستم‌ها، کاهش هزینه‌های انرژی و افزایش دوام تجهیزات می‌انجامد.
روش عایق‌کاری لوله‌ها و کانال‌ها
به منظور کاهش تلفات حرارتی، جلوگیری از تعریق، انتقال صدا و افزایش راندمان سیستم‌های تاسیساتی، از عایق‌کاری در بخش‌های مختلف ساختمان استفاده می‌شود. این عایق‌کاری معمولاً در بخش‌هایی مانند لوله‌های آب سرد و گرم، کانال‌های هوا، مخازن آب گرم و تجهیزات موتورخانه انجام می‌گیرد.
استفاده از عایق مناسب، نه‌تنها مانع هدررفت انرژی می‌شود، بلکه موجب کاهش مصرف سوخت، جلوگیری از یخ‌زدگی در فصول سرد، کنترل رطوبت و افزایش عمر مفید تجهیزات نیز خواهد شد.
شرایط و دستورالعمل اجرای عایق‌کاری لوله‌ها
اجرای صحیح عایق‌کاری لوله‌ها نیازمند رعایت مجموعه‌ای از ضوابط فنی و ایمنی است که هرکدام نقش مهمی در افزایش بازده انرژی، دوام عایق و ایمنی سیستم تاسیساتی دارند. رعایت این دستورالعمل‌ها تضمین‌کننده عملکرد مؤثر و ایمن سیستم خواهد بود :
1. تناسب جنس عایق با شرایط کاری لوله‌ها
نوع و جنس عایق باید متناسب با دمای سیال عبوری، نوع سیستم (گرمایشی یا سرمایشی) و شرایط محیطی محل نصب انتخاب شود. به‌عنوان مثال، در سیستم‌های سردکننده از عایق‌های سلول بسته الاستومری و در سیستم‌های گرمایشی از پشم سنگ یا پشم شیشه استفاده می‌شود.
2. مقاومت در برابر آتش‌سوزی
عایق و روکش آن باید دارای خاصیت ضدحریق و مقاومت حرارتی کافی باشند تا در زمان بروز آتش‌سوزی از گسترش شعله جلوگیری کنند و ایمنی ساختمان حفظ شود.
3. عبور لوله از دیوارهای آتش‌بر
بخش‌هایی از لوله‌های تأسیساتی که از میان دیوارهای حائل یا آتش‌بر عبور می‌کنند نباید عایق‌کاری یا روکش‌گذاری شوند تا در مواقع اضطراری امکان کنترل یا قطع سریع مسیر فراهم باشد.
4. ممنوعیت استفاده از مواد آتش‌زا در پوشش عایق
استفاده از چسب‌ها، نوارها یا پوشش‌های قابل اشتعال به‌عنوان روکش عایق کاملاً ممنوع است. مواد مصرفی باید دارای گواهی ایمنی حریق و مورد تأیید استانداردهای تاسیساتی باشند.
مواردی که نیاز به عایق‌کاری لوله‌ها وجود ندارد
در برخی شرایط، اجرای عایق‌کاری بر روی لوله‌ها ضروری یا اقتصادی نیست و حتی می‌تواند موجب افزایش بی‌مورد هزینه‌های نصب و نگهداری شود. در چنین مواردی می‌توان از عایق‌کاری صرف‌نظر کرد. مهم‌ترین این موارد عبارتند از :
1. تجهیزات گرمایشی با عایق‌کاری کارخانه‌ای
وسایل و تجهیزاتی مانند بویلرها، مبدل‌های حرارتی یا مخازن پیش‌عایق‌شده که در کارخانه تولید و به‌صورت عایق‌کاری‌شده تحویل داده می‌شوند، نیازی به اجرای عایق مجدد در محل نصب ندارند، مگر اینکه در حین حمل یا نصب آسیب دیده باشند.
2. سیستم‌های حرارتی با دمای معتدل
در لوله‌هایی که دمای سیال عبوری آن‌ها در بازه ۱۲٫۸ تا ۴۰ درجه سانتی‌گراد قرار دارد، به‌طور معمول اختلاف دمای قابل‌توجهی با محیط اطراف وجود ندارد؛ بنابراین انتقال حرارت در حدی نیست که نیاز به عایق‌کاری داشته باشد.
3. لوله‌های بدون جدار انتقال حرارت
اگر لوله فاقد سطح مؤثر انتقال حرارت باشد، یا در بخش‌هایی از سیستم که تبادل حرارتی بین سیال و محیط انجام نمی‌شود (مانند مسیرهای کوتاه یا اتصالات داخلی)، اجرای عایق‌کاری ضرورتی ندارد.
انواع عایق‌ها در تاسیسات
به‌طور کلی عایق‌ها به منظور جلوگیری از اتلاف انرژی، انتقال رطوبت، حرارت یا صدا در بخش‌های مختلف سیستم‌های تاسیساتی به کار می‌روند. هر نوع عایق بر اساس عملکرد و جنس خود، در شرایط خاصی مورد استفاده قرار می‌گیرد. در ادامه مهم‌ترین انواع عایق‌ها معرفی شده‌اند :
🔸 ۱. عایق‌های حرارتی
این نوع عایق‌ها از موادی ساخته می‌شوند که مقاومت بالایی در برابر انتقال گرما دارند و از هدررفت انرژی حرارتی جلوگیری می‌کنند. هدف اصلی آن‌ها حفظ دمای مطلوب سیال یا سطح در محدوده‌ی تعیین‌شده است.
کاربرد این نوع عایق در موارد زیر متداول است :
• لوله‌های آب گرم و دیگ‌های حرارتی
• مخازن ذخیره و مبدل‌های حرارتی (مانند منابع دوجداره یا کویل‌دار)
• کانال‌های هوای گرم، پکیج‌ها، هواسازها و کوره‌های هوای داغ
• جلوگیری از خوردگی و پوسیدگی در منابع انبساط باز
🔸 ۲. عایق‌های هدایتی (Conductive Insulation)
در این نوع، تمرکز بر کاهش انتقال حرارت به روش هدایت است. موادی که برای این منظور استفاده می‌شوند دارای ساختار الیافی یا سلولی هستند که رسانایی حرارتی بسیار کمی دارند.
رایج‌ترین مصالح مورد استفاده در این گروه عبارتند از :
• پشم شیشه (Glass Wool)
• پشم سنگ (Rock Wool)
• پشم معدنی (Mineral Wool)
• عایق‌های قالبی یا پیش‌ساخته (Pre-formed Boards)
🔸 ۳. عایق‌های تشعشعی (Radiation Insulation)
این نوع عایق‌ها با بازتاب امواج حرارتی و جلوگیری از جذب آن‌ها، انتقال گرما را به حداقل می‌رسانند. برای دستیابی به این خاصیت، سطح عایق معمولاً دارای روکش فلزی براق یا آلومینیومی است که نقش بازتاب‌دهنده حرارت را ایفا می‌کند. از جمله نمونه‌های مناسب برای این نوع عایق می‌توان به پشم شیشه، پشم سنگ و پشم معدنی با روکش آلومینیومی اشاره کرد.
🔸 ۴. عایق‌های رطوبتی (Moisture Insulation)
هدف از استفاده‌ی عایق رطوبتی، ممانعت از نفوذ آب یا بخار از یک سطح به سطح دیگر است. در تاسیسات، این نوع عایق‌ها به‌ویژه در مناطق مرطوب یا خطوطی که در تماس با زمین یا خاک قرار دارند کاربرد دارند.
رایج‌ترین انواع عایق رطوبتی شامل موارد زیر هستند :
• قیرگونی، کاغذهای قیراندود، مواد لاستیکی و پلاستیکی
• پشم شیشه یا پشم سنگ قیراندود شده برای حفاظت در برابر رطوبت
در لوله‌کشی گاز نیز، جهت محافظت در برابر زنگ‌زدگی و خوردگی، لوله‌های روکار با رنگ ضدزنگ و رنگ روغنی و لوله‌های زیرکار با نوار پرایمر پلاستیکی مخصوص پوشانده می‌شوند.
🔸 ۵. عایق‌های صوتی (Sound Insulation)
هدف از عایق صوتی، کاهش ارتعاشات و کنترل تراز صدای تولیدی تجهیزات مکانیکی است. هر سیستم تهویه یا موتورخانه باید در محدوده دسیبل مجاز کار کند تا آلودگی صوتی ایجاد نکند.
اقدامات رایج برای کاهش صدا شامل موارد زیر است:
• نصب صداگیر (Silencer) در خروجی هواسازها، فن‌ها و کوره‌های هوای گرم
• استفاده از لرزه‌گیر (Vibration Isolator) در زیر پمپ‌ها و روی لوله‌های مکش و رانش
• طراحی مهندسی سیستم انتقال هوا برای کاهش افت فشار و نویز جریان

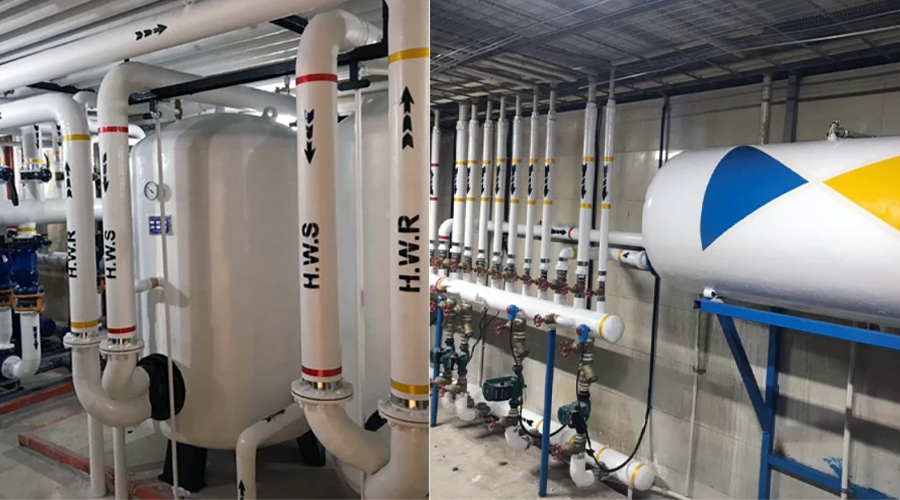

عایق‌کاری لوله‌ها
لوله‌های تاسیساتی، بسته به نوع کاربری و مسیر عبورشان، ممکن است به‌صورت روکار (در معرض دید و هوای محیط) یا توکار (در سقف کاذب، دیوار یا کانال‌ها) نصب شوند. هدف از عایق‌کاری این لوله‌ها، جلوگیری از اتلاف حرارت، تعریق سطحی، انتقال صدا و افزایش عمر مفید سیستم است.
فرآیند اجرای عایق‌کاری لوله‌ها معمولاً بر اساس مراحل زیر انجام می‌شود :
۱. آماده‌سازی و تمیزکاری سطح
در ابتدا سطح لوله‌ها باید از هرگونه گردوغبار، روغن، زنگ‌زدگی یا آلودگی پاک‌سازی شود تا چسبندگی لایه‌های بعدی کاملاً برقرار گردد.
۲. اجرای پوشش ضدزنگ
تمامی لوله‌های فلزی روکار پس از تمیزکاری، باید با رنگ ضدزنگ مناسب (مانند رنگ‌های پایه اپوکسی یا آلکیدی) پوشش داده شوند.
این لایه مانع از تماس مستقیم فلز با رطوبت و اکسیژن شده و از خوردگی در بلندمدت جلوگیری می‌کند.
۳. نصب عایق حرارتی

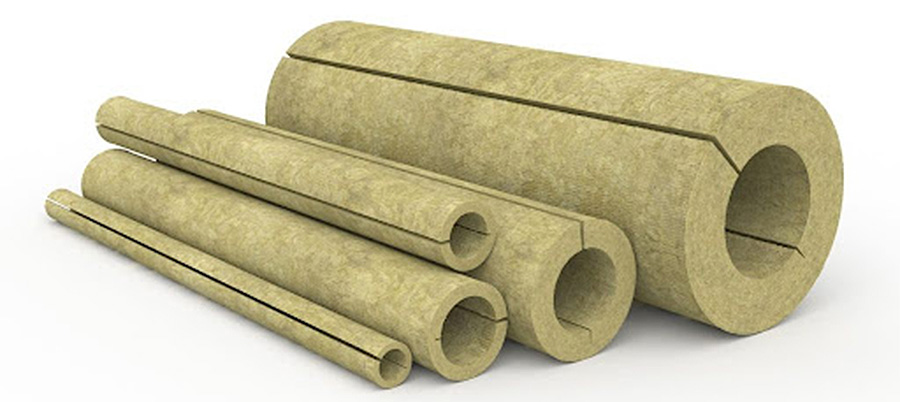

پس از خشک شدن کامل رنگ ضدزنگ، لوله‌ها با استفاده از عایق‌های پیش‌ساخته (مانند پشم شیشه، پشم سنگ یا فوم الاستومری) پوشانده می‌شوند.
در لوله‌های خارجی، عایق باید دارای روکش محافظ آلومینیومی یا ورق گالوانیزه سبک باشد تا در برابر تابش مستقیم خورشید و بارش مقاوم شود.
۴. رنگ‌آمیزی و محافظت نهایی
در لوله‌های داخل ساختمان، پس از نصب عایق و روکش، معمولاً روی سطح با رنگ مقاوم در برابر حرارت و رطوبت رنگ‌آمیزی می‌شود تا نمای بهتری داشته باشد و از آسیب مکانیکی جلوگیری شود.
۵. استثنا در لوله‌های آب گرم گالوانیزه
در مورد لوله‌های رفت و برگشت آب گرم مصرفی که از جنس گالوانیزه هستند، نیازی به اجرای ضدزنگ وجود ندارد، زیرا روکش گالوانیزه خود نقش محافظ در برابر خوردگی را ایفا می‌کند. با این حال، برای جلوگیری از اتلاف حرارت، عایق‌کاری حرارتی روی آن‌ها الزامی است.
مواد و روش عایق‌کاری کانال‌ها
عایق‌کاری کانال‌های هوا یکی از بخش‌های مهم در اجرای سیستم‌های تهویه مطبوع است، زیرا از اتلاف انرژی، تعریق سطحی و انتقال صدا جلوگیری کرده و راندمان کلی سیستم را افزایش می‌دهد. انتخاب نوع عایق بستگی به محل نصب کانال (توکار یا روکار) و شرایط محیطی دارد.
🔹 ۱. عایق‌کاری کانال‌های توکار
در کانال‌هایی که داخل سقف کاذب، دیوار یا کف نصب می‌شوند، هدف اصلی جلوگیری از تلفات حرارتی و جذب رطوبت است.
برای این منظور معمولاً از عایق‌های پشم شیشه یا پشم سنگ با روکش کاغذ کرافت (Paper Kraft) استفاده می‌شود.
مراحل اجرا به‌صورت زیر است :
• ابتدا سطح کانال فلزی باید تمیز و خشک شود.
• سپس لایه عایق روی کانال نصب می‌شود و درزهای آن با نوار چسب نسوز مخصوص یا چسب آلومینیومی پوشانده می‌شود.
• برای افزایش پایداری، روی عایق با مفتول ضدزنگ یا سیم گالوانیزه نرم بسته می‌شود تا در طول زمان جدا نشود یا تغییر شکل ندهد.
🔹 ۲. عایق‌کاری کانال‌های روکار
کانال‌های روکار چه در داخل ساختمان باشند و چه در فضای باز یا روی بام‌ها، در معرض دمای متغیر، تابش مستقیم خورشید و آسیب‌های فیزیکی قرار دارند.
برای این بخش نیز از پشم شیشه یا پشم سنگ با روکش کاغذ یا فویل آلومینیومی استفاده می‌شود.
نکات اجرایی مهم :
• روی عایق باید با مفتول گالوانیزه محکم شود تا در برابر باد، لرزش یا ضربه جدا نشود.
• در محیط‌های بیرونی، توصیه می‌شود سطح خارجی عایق با رنگ مقاوم در برابر اشعه UV و رطوبت (نظیر رنگ آلومینیومی یا اپوکسی) پوشش داده شود تا دوام و زیبایی کار افزایش یابد.
• کانال‌های روکار در موتورخانه‌ها نیز به همین روش عایق و در پایان رنگ‌آمیزی می‌شوند تا در برابر گرما و آلودگی‌های محیطی مقاوم گردند.
نتیجه‌گیری
اجرای صحیح عایق‌کاری لوله‌ها و کانال‌ها نه تنها یک اقدام پیشگیرانه در برابر اتلاف انرژی و آسیب‌های ناشی از رطوبت و حرارت است، بلکه به‌عنوان یک سرمایه‌گذاری بلندمدت برای کاهش هزینه‌های نگهداری و افزایش کارایی سیستم‌های تاسیساتی محسوب می‌شود. انتخاب نوع عایق مناسب با توجه به دمای سیال، شرایط محیطی و نوع سیستم، رعایت دستورالعمل‌های ایمنی و توجه به جزئیات اجرایی، تضمین می‌کند که انرژی صرفه‌جویی شده به شکل مؤثری در سیستم باقی بماند و از خسارات احتمالی جلوگیری شود. علاوه بر این، عایق‌کاری صحیح کانال‌ها و لوله‌ها، با کاهش انتقال صدا و ارتعاشات، آسایش ساکنان ساختمان را افزایش داده و سطح رضایت کاربران از کیفیت محیط داخلی را بهبود می‌بخشد. در مجموع، عایق‌کاری علمی و اصولی یک عامل کلیدی در مدیریت انرژی و افزایش دوام تجهیزات تاسیساتی است و توجه به آن می‌تواند تأثیر چشمگیری بر بهره‌وری کلی ساختمان و کاهش هزینه‌های عملیاتی داشته باشد.
