مقدمه
در عصر کنونی که مصرف بهینه انرژی و توسعه پایدار به عنوان محورهای اصلی طراحی سیستم‌های مکانیکی در ساختمان‌ها مطرح هستند، به‌کارگیری فناوری‌های هوشمند و چندمنظوره نظیر چیلرهای مدولار با قابلیت بازیابی حرارت، نقش بسزایی در افزایش بازدهی سیستم‌های تهویه مطبوع ایفا می‌کند. سیستم‌های چیلر مدولار با بازیابی حرارت، نمونه‌ای پیشرفته از ترکیب تکنولوژی سرمایش و گرمایش در قالب یک ساختار یکپارچه و هوشمند به شمار می‌روند که قادرند به‌طور همزمان یا مجزا، نیازهای سرمایشی و گرمایشی ساختمان را پاسخ دهند.
طراحی چنین سیستم‌هایی نیازمند شناخت دقیق حالات عملیاتی مختلف مانند "فقط سرمایش"، "بازیابی حرارت" و "فقط گرمایش" و همچنین درک عمیق از عملکرد اجزای کلیدی نظیر پمپ‌های اینورتردار، شیرهای کنترل و مخازن ذخیره حرارتی است. از آنجا که بارهای سرمایشی و گرمایشی در بسیاری از پروژه‌ها متغیر و همزمان هستند، طراحی یک سیستم انعطاف‌پذیر، پایدار و هوشمند که توانایی انطباق با شرایط مختلف محیطی و نیازهای عملکردی را داشته باشد، اهمیت بسیار بالایی دارد.
افزون بر آن، توجه به الزامات کنترل دما و فشار در سیکل تبرید، استفاده از استراتژی‌های بهینه‌سازی مصرف انرژی و بهره‌گیری از فناوری‌های مدرن در بخش کنترل و پایش سیستم‌ها، می‌تواند منجر به کاهش قابل‌توجه هزینه‌های عملیاتی و افزایش عمر مفید تجهیزات شود. این نوشتار تلاش دارد تا با نگاهی دقیق به سازوکار عملکردی چیلرهای مدولار بازیابی حرارت در حالات مختلف، راهکارهایی علمی و فنی برای طراحی بهینه این سیستم‌ها ارائه دهد.

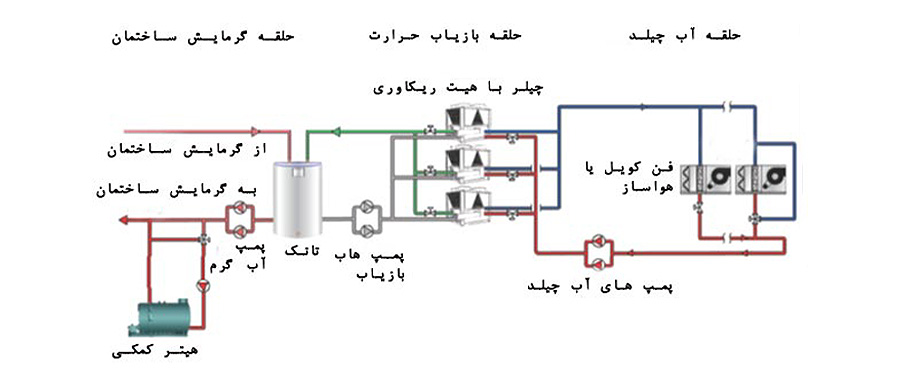

ملاحظات طراحی سیستم چیلرهای مدولار با بازیابی حرارت برای گرمایش ساختمان
در طراحی سیستم‌های چیلر مدولار با بازیابی حرارت، مهم است که به عملکرد اجزای مختلف سیستم در حالت‌های مختلف عملیاتی توجه شود. این سیستم‌ها می‌توانند به‌طور همزمان نیازهای سرمایشی و گرمایشی ساختمان را تأمین کنند و از گرمای بازیافتی برای بهره‌برداری بهینه استفاده نمایند.
عملکرد سیستم در حالت‌های مختلف
1. حالت سرمایش ساختمان (Cooling Mode) :
o در این حالت، سیستم چیلر وظیفه تولید آب سرد برای سرمایش فضای ساختمان را بر عهده دارد. گرمای اضافی که توسط چیلر از ساختمان جذب می‌شود، در سیستم بازیابی حرارت قرار می‌گیرد تا برای استفاده‌های دیگر، مانند گرمایش فضای داخلی یا پیش‌گرمایش آب، بازیابی شود.
o در این شرایط، آب سرد تولیدشده از چیلر مستقیماً به سیستم‌های سرمایشی (مانند هواسازها یا فن‌کویل‌ها) منتقل می‌شود و نیازهای سرمایشی ساختمان را تأمین می‌کند.
2. حالت بازیابی حرارت (Heat Recovery Mode) :
o در این حالت، چیلر علاوه بر تأمین سرمایش، گرمای اضافی که معمولاً در کندانسور تولید می‌شود، به سیستم گرمایش ساختمان منتقل می‌کند. این گرما می‌تواند به سیستم گرمایش از کف، رادیاتورها یا حتی پیش‌گرمایش آب خانگی منتقل شود.
o این حالت نیاز به کنترل دقیق دما و فشار در سیکل تبرید چیلر دارد تا اطمینان حاصل شود که دمای آب برگشتی از سیستم گرمایش ساختمان در محدوده‌ای مناسب برای بازیابی حرارت باقی بماند.
3. حالت گرمایش ساختمان (Heating Mode) :
o در این حالت، سیستم چیلر ممکن است به‌طور مستقیم گرمایی تولید کند که برای گرمایش محیط داخلی ساختمان استفاده می‌شود. این گرما می‌تواند از گرمای بازیافتی یا از یک دستگاه گرمایش کمکی تأمین شود.
o همچنین، اگر دمای آب برگشتی از سیستم گرمایش ساختمان خیلی بالاتر از دمای تعیین‌شده برای بازیابی باشد، از سیستم کنترل فشار حداکثر در سیکل تبرید چیلر برای جلوگیری از مشکلات احتمالی استفاده می‌شود.
اجزای کلیدی سیستم
1. پمپ‌های بازیابی حرارت :
o پمپ‌های بازیابی حرارت باید تحت کنترل چیلر بازیابی حرارت اصلی (Master) باشند. این پمپ‌ها آب گرم بازیافتی را به سیستم گرمایش ساختمان منتقل می‌کنند. همچنین، پمپ‌ها باید قادر به مدیریت جریان آب در حالت‌های مختلف عملیاتی باشند.
o پمپ‌های اینورتردار به دلیل توانایی تنظیم سرعت جریان، نقش مهمی در کاهش مصرف انرژی و بهینه‌سازی عملکرد سیستم دارند. کنترل سیستم پمپ اینورتردار به‌طور خودکار با توجه به اختلاف فشار در سیستم صورت می‌گیرد.
2. شیرهای کنترل دو طرفه و سه طرفه :
o برای کنترل جریان آب در سیستم، شیر کنترل دو طرفه تنظیم‌کننده باید در پایین دست هر چیلر قرار گیرد. این شیر تحت سیگنال کنترل فشار حداکثر چیلر تنظیم می‌شود و جریان آب را در محدوده‌ای مناسب برای حفظ فشار حداکثر در سیکل تبرید چیلر نگه می‌دارد.
o اگر نیاز به استفاده از شیرهای سه طرفه باشد، ممکن است در برخی موارد مصرف انرژی بیشتری در پمپ ایجاد شود، چرا که این شیرها به‌طور معمول جریان بیشتری را عبور می‌دهند. بنابراین، استفاده از شیرهای دو طرفه به‌طور کلی بهترین گزینه برای کاهش مصرف انرژی است.
3. مخزن ذخیره (Buffer Tank) :
o مخزن ذخیره می‌تواند به عنوان یک حافظه حرارتی عمل کند و کمک کند تا دمای آب خروجی از سیستم در حالت‌های مختلف عملیاتی پایدار بماند. این مخزن می‌تواند دمای آب را در محدوده‌ای مطلوب برای استفاده در سیستم‌های گرمایشی و سرمایشی نگه دارد.
بهینه‌سازی مصرف انرژی و عملکرد سیستم
سیستم‌های چیلر بازیابی حرارت برای بهره‌برداری از انرژی اضافی تولیدشده در فرآیند سرمایش و استفاده از آن برای گرمایش ساختمان طراحی شده‌اند. این سیستم‌ها نه تنها به کاهش مصرف انرژی کمک می‌کنند بلکه می‌توانند کارایی کلی سیستم HVAC ساختمان را افزایش دهند. برای دستیابی به حداکثر بهره‌وری، مهم است که طراحی سیستم به‌طور دقیق و با توجه به نیازهای خاص هر ساختمان انجام شود.
چالش‌ها و راه‌حل‌ها :
• تفاوت در بارهای گرمایشی و سرمایشی : در بسیاری از ساختمان‌ها، بارهای گرمایشی و سرمایشی ممکن است به‌طور همزمان تغییر کنند. این نوسانات باید توسط سیستم بازیابی حرارت به‌طور مؤثر مدیریت شوند تا اطمینان حاصل شود که هیچ انرژی اضافی هدر نمی‌رود.
• مدیریت دما و فشار : کنترل دقیق دما و فشار در سیستم‌های چیلر بازیابی حرارت برای جلوگیری از مشکلات در عملکرد سیستم‌های سرمایشی و گرمایشی ضروری است.
سیستم‌های چیلر بازیابی حرارت با طراحی مناسب و کنترل دقیق می‌توانند به‌طور مؤثر نیازهای سرمایش و گرمایش یک ساختمان را تأمین کرده و از هدر رفت انرژی جلوگیری کنند. استفاده از شیرهای کنترل، پمپ‌های اینورتردار و مخازن ذخیره به بهینه‌سازی عملکرد سیستم و کاهش مصرف انرژی کمک می‌کند.
حالت فقط سرمایش
در حالت فقط سرمایش، سیستم چیلر بازیابی حرارت به‌گونه‌ای طراحی شده است که تنها نیاز به تأمین سرمایش را برآورده کند. در این حالت، تمام فرآیندهای مربوط به بازیابی حرارت و گرمایش غیرفعال می‌شوند، و چیلر تنها به تولید آب سرد برای سرمایش فضای ساختمان اختصاص می‌یابد.
شرح عملکرد سیستم در حالت سرمایش :
1. فعال‌سازی شیر دو راهه آب چیلد (چیلر Master) :
o به محض درخواست سرمایش، شیر دو راهه آب چیلد در چیلر اصلی (Master) باز می‌شود. این عمل باعث می‌شود که آب سرد به داخل مدار آب چیلد وارد شود.
2. پمپ آب چیلد اولیه :
o پس از باز شدن شیر دو راهه، پمپ آب چیلد جریان آب سرد را تأمین می‌کند. پمپ آب چیلدِ اینورتردار که به‌طور خودکار تنظیم می‌شود، بر اساس سیگنال‌های اختلاف فشار در لوله‌کشی حلقه آب چیلد، جریان آب را تنظیم می‌کند. این سیستم به‌طور مداوم جریان آب سرد را تنظیم می‌کند تا از نوسانات فشار در سیستم جلوگیری شود.
3. کنترل دمای آب سرد :
o چیلر دمای آب سرد خروجی را مطابق با نقطه تنظیم خود کنترل می‌کند. این سیستم بر اساس نیاز سرمایشی ساختمان و دمای تنظیم‌شده، آب سرد را به سیستم‌های سرمایشی مختلف (مانند هواسازها یا فن‌کویل‌ها) تأمین می‌کند.
4. خاموشی کندانسور بازیابی حرارت :
o در این حالت، کندانسورهای بازیابی حرارت در چیلر غیرفعال می‌شوند. بنابراین، هیچ گرمایی به حلقه بازیابی حرارت اضافه نمی‌شود، و تمام انرژی تولیدی چیلر به‌طور کامل به سیستم سرمایشی منتقل می‌شود.
5. غیرفعال بودن گرمایش ساختمان :
o با توجه به اینکه سیستم فقط به نیاز سرمایشی پاسخ می‌دهد، تمام سیستم‌های گرمایشی در این وضعیت غیر فعال هستند. انرژی بازیافتی از کندانسورهای چیلر به‌طور مستقیم به سیستم‌های گرمایش منتقل نمی‌شود.
6. پشتیبانی از چیلر دوم در صورت نیاز :
o اگر چیلر اصلی (Master) قادر به حفظ دمای آب چیلد مدار اولیه نباشد، شیر دو راهه آب چیلدِ چیلر دوم باز می‌شود و پمپ آن شروع به کار می‌کند. این چیلر دوم جریان آب چیلد را برای تأمین نیاز سرمایشی و حفظ دمای مدار اولیه فراهم می‌کند.
7. استفاده از چیلر سوم در صورت لزوم :
o در صورتی که نیاز به سرمایش بیشتر باشد و چیلر دوم نیز نتواند دمای مدار اولیه را حفظ کند، شیر دو راهه آب چیلدِ چیلر سوم باز می‌شود و این چیلر به تأمین جریان آب چیلد می‌پردازد. به این ترتیب، هر سه چیلر می‌توانند به‌طور همزمان کار کنند تا دمای آب سرد مورد نیاز تأمین شود.
نکات کلیدی در حالت سرمایش :
• کنترل دقیق فشار و دما : یکی از اصلی‌ترین ویژگی‌های این سیستم، کنترل دقیق فشار و دما در مدار آب چیلد است تا همواره دمای مناسب برای سرمایش تأمین شود.
• استفاده بهینه از چیلرها : در صورت نیاز به ظرفیت بیشتر، سیستم به‌طور خودکار چیلرهای اضافی را فعال می‌کند تا دمای آب چیلد در سطح مطلوب حفظ شود. این باعث می‌شود که سیستم همیشه به‌طور بهینه کار کند و نیازهای سرمایشی ساختمان را به‌طور مؤثر تأمین نماید.
• حفظ کارایی و صرفه‌جویی در مصرف انرژی : با استفاده از پمپ‌های اینورتردار و سیستم‌های کنترل دقیق، مصرف انرژی در این حالت کاهش می‌یابد و سیستم به‌طور مؤثری از انرژی موجود برای تأمین سرمایش بهره‌برداری می‌کند.
در حالت فقط سرمایش، سیستم چیلر بازیابی حرارت به‌طور کامل به نیاز سرمایشی ساختمان پاسخ می‌دهد، در حالی که عملکرد گرمایشی و بازیابی حرارت غیرفعال می‌شود. این فرآیند به‌طور خودکار و با تنظیم دقیق شیرها و پمپ‌ها، جریان آب سرد مورد نیاز را تأمین می‌کند و از مصرف بیش از حد انرژی جلوگیری می‌کند.
حالت بازیابی گرما
در این حالت، سیستم چیلر بازیابی حرارت به‌طور همزمان هم به نیازهای سرمایشی و هم به نیازهای گرمایشی پاسخ می‌دهد. عملکرد این سیستم به‌گونه‌ای است که علاوه بر تأمین سرمایش، از انرژی گرمایی که از فرآیند کندانسور چیلر تولید می‌شود، برای گرمایش یا تأمین آب گرم به‌ویژه در پروژه‌های بزرگ و پیچیده استفاده می‌کند.
شرح عملکرد سیستم در حالت بازیابی گرما :
1. عملکرد مشابه با حالت فقط سرمایش :
o در این حالت، تمام سیستم‌های سرمایشی مشابه حالت فقط سرمایش عمل می‌کنند، یعنی شیر دو راهۀ آب چیلد، پمپ اینورتردار آب چیلد و کنترل دمای آب چیلد همچنان بر اساس درخواست سرمایش کار می‌کنند.
2. فعال‌سازی سیستم بازیابی حرارت :
o همزمان با درخواست سرمایش، چیلر Master شیر دو راهۀ تنظیم‌کنندۀ بازیابی حرارت خود را به موقعیت حداقل باز می‌کند. در این موقعیت، پمپ بازیابی حرارت فعال می‌شود تا دمای آب بازیابی حرارت ورودی را کنترل و نظارت کند.
o چیلر به‌طور مداوم بررسی می‌کند که آیا گرما باید به حلقه بازیابی حرارت اضافه شود یا خیر. این بررسی به‌وسیله کنترل دمای آب ورودی بازیابی حرارت انجام می‌شود.
3. کنترل جریان و دمای آب بازیابی حرارت :
o جریان آب بازیابی حرارت توسط پمپ اینورتردار کنترل می‌شود. این پمپ به‌طور خودکار توسط سیگنال اختلاف فشار از لوله‌کشی حلقه بازیابی حرارت تنظیم می‌شود.
o چیلر بر اساس میزان انحراف از نقطۀ تنظیم دمای آب ورودی بازیابی حرارت، تصمیم می‌گیرد که چه مقدار گرما باید به حلقه بازیابی حرارت اضافه شود.
4. کاهش مقدار گرما به حلقه بازیابی حرارت :
o هنگامی که شرایط نقطه تنظیم دمای آب ورودی بازیابی حرارت برآورده شد، چیلر مقدار گرمای اضافه‌شده به حلقه بازیابی حرارت را کاهش می‌دهد. این فرآیند باعث می‌شود که سیستم بتواند دما را در محدوده تنظیم‌شده حفظ کند.
5. افزایش گرمای اضافی در پاسخ به بار سرمایشی بیشتر :
o اگر بار سرمایشی افزایش یابد، چیلرهای دیگر شروع به جذب انرژی گرمایی بیشتر می‌کنند. در نتیجه، شیرهای دو راهۀ بازیابی حرارت باز می‌شوند تا گرمای اضافی به حلقه بازیابی حرارت اضافه گردد.
6. کنترل فشار حداکثر سیکل تبرید :
o اگر دمای آب بازیابی حرارت ورودی بین 59 تا 104 درجه فارنهایت قرار داشته باشد، شیر دو راهۀ تنظیم‌کنندۀ بازیابی حرارت سیگنال آنالوگ را از چیلر دریافت می‌کند تا موقعیت شیر را تنظیم کرده و فشار حداکثر سیکل تبرید را در حد مناسب نگه دارد. این اقدام به‌منظور جلوگیری از بار زیاد در چیلر و حفظ عملکرد بهینه آن انجام می‌شود.
7. کنترل پمپ‌های بازیابی حرارت :
o پمپ‌های بازیابی حرارت اینورتردار جریان آب را برای حفظ اختلاف فشار در سیستم تنظیم می‌کنند. این عملکرد به‌منظور کنترل دقیق جریان آب و افزایش کارایی سیستم بازیابی حرارت است.
8. فعال‌سازی سیستم گرمایش ساختمان :
o در صورتی که نیاز به گرمایش ساختمان باشد و دمای حلقه گرمایش ساختمان به حدی کاهش یابد که نیاز به گرمای اضافی باشد، سیستم کنترل گرمایش ساختمان (شامل پمپ‌های آب گرم موتورخانه و یا هیترهای کمکی) فعال می‌شود تا دمای حلقه گرمایش ساختمان را حفظ کند.
نکات کلیدی در حالت بازیابی حرارت :
• هم‌زمانی سرمایش و گرمایش : این سیستم قابلیت انجام هر دو فرآیند سرمایش و گرمایش به‌طور همزمان را دارد. سیستم بازیابی حرارت از انرژی اضافی تولیدشده در فرآیند سرمایش استفاده می‌کند تا گرمای مورد نیاز برای گرمایش یا تأمین آب گرم را فراهم کند.
• کنترل دقیق دما و فشار : برای حفظ عملکرد بهینه، کنترل دقیق دمای آب بازیابی حرارت و فشار در سیکل تبرید ضروری است. این امر از طریق شیرهای دو راهۀ تنظیم‌کننده و پمپ‌های اینورتردار انجام می‌شود.
• صرفه‌جویی در انرژی : استفاده از گرمای بازیابی‌شده به‌جای مصرف انرژی اضافی برای تولید گرما، باعث صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های عملیاتی می‌شود.
حالت بازیابی حرارت در سیستم چیلرهای مدولار به‌طور مؤثر هم به نیاز سرمایشی و هم به نیاز گرمایشی ساختمان پاسخ می‌دهد. این فرآیند با استفاده از انرژی اضافی از کندانسورهای چیلر برای گرمایش ساختمان یا تأمین آب گرم، به‌طور همزمان باعث بهینه‌سازی مصرف انرژی و کاهش هزینه‌های عملیات می‌شود.
حالت گرمایش
در این حالت، سیستم چیلر بازیابی حرارت برای تأمین نیازهای سرمایشی ساختمان غیرفعال است و فقط سیستم گرمایش فعال می‌شود. به‌طور معمول، سیستم کنترل گرمایش ساختمان و هیترهای کمکی (که می‌تواند یک دیگ آبگرم باشد) تمام نیازهای گرمایش ساختمان را برآورده می‌کند.
شرح عملکرد در حالت گرمایش :
1. غیرفعال شدن چیلر بازیابی حرارت :
o در این حالت، از آنجایی که نیازی به تولید آب سرد برای سرمایش ساختمان نیست، چیلر بازیابی حرارت خاموش می‌شود و در نتیجه هیچ گرمایی به حلقه بازیابی حرارت اضافه نمی‌شود.
2. تأمین گرمایش توسط دیگ آبگرم :
o دیگ آبگرم (یا هیترهای کمکی دیگر) مسئول تأمین تمام گرمای مورد نیاز ساختمان است. این سیستم گرمایش مرکزی معمولاً از طریق پمپاژ آب گرم به مدارهای گرمایشی (مانند رادیاتورها یا سیستم‌های گرمایش از کف) این انرژی گرمایی را تأمین می‌کند.
3. سیستم کنترل گرمایش ساختمان :
o سیستم کنترل گرمایش ساختمان به‌طور خودکار دمای محیط را تحت کنترل نگه می‌دارد. در صورتی که دما کاهش یابد، سیستم به‌طور خودکار انرژی گرمایی را از دیگ یا هیتر کمکی تأمین می‌کند.
4. عدم استفاده از انرژی بازیابی حرارت :
o از آنجایی که سیستم در این حالت تنها به تأمین گرمایش نیاز دارد و هیچ نیازی به سرمایش و یا بازیابی حرارت از کندانسورها وجود ندارد، سیستم چیلر بازیابی حرارت در حالت خاموش باقی می‌ماند.
نکات کلیدی در حالت گرمایش :
• قطع فعالیت چیلر : چیلر در این حالت خاموش است زیرا نیاز به سرمایش و یا بازیابی حرارت وجود ندارد.
• تأمین گرمایش توسط دیگ یا هیتر کمکی : دیگ آبگرم یا هیتر کمکی تمامی نیازهای گرمایشی ساختمان را تأمین می‌کند.
• تمرکز روی گرمایش : تمام انرژی مصرفی در این حالت برای تأمین گرمایش و حفظ دمای مطلوب در محیط ساختمان مصرف می‌شود.
در حالت گرمایش، سیستم چیلر بازیابی حرارت غیرفعال است و تمام نیازهای گرمایشی توسط دیگ آبگرم یا هیترهای کمکی تأمین می‌شود. این فرآیند باعث می‌شود که سیستم به‌طور بهینه و بر اساس نیازهای گرمایشی ساختمان عمل کند.
نتیجه‌گیری
با بررسی جامع عملکرد سیستم‌های چیلر مدولار بازیابی حرارت در سه حالت اصلی «فقط سرمایش»، «بازیابی حرارت» و «فقط گرمایش»، می‌توان به این نتیجه رسید که این فناوری یک پاسخ چندبعدی و کارآمد به نیازهای متنوع حرارتی و برودتی ساختمان‌های مدرن است. بهره‌برداری از گرمای اتلافی کندانسورها در راستای تأمین گرمایش، نه تنها موجب افزایش بهره‌وری انرژی می‌شود، بلکه هزینه‌های بلندمدت نگهداری و مصرف سوخت‌های فسیلی را نیز به‌طور چشمگیری کاهش می‌دهد.
در حالت بازیابی حرارت، مزیت دوگانه تأمین سرمایش و گرمایش، امکان استفاده حداکثری از منابع موجود را فراهم می‌سازد، در حالی که در شرایط صرفاً گرمایش یا سرمایش، سیستم با کنترل هوشمند شیرها، پمپ‌ها و دیگ‌ها، عملکرد خود را مطابق با نیاز واقعی تنظیم می‌کند. این انعطاف‌پذیری موجب می‌شود که سیستم به صورت دینامیک با تغییرات دمایی محیط یا بارهای لحظه‌ای ساختمان انطباق یابد و عملکردی پایدار ارائه دهد.
در نهایت، می‌توان گفت که طراحی اصولی، انتخاب تجهیزات با راندمان بالا، استفاده از پمپ‌های اینورتردار، بهره‌گیری از مخازن ذخیره و پیاده‌سازی دقیق الگوریتم‌های کنترل دما و فشار، اساس موفقیت در پیاده‌سازی یک سیستم چیلر مدولار بازیابی حرارت بهینه و هوشمند است. این سیستم‌ها با ایجاد تعادل بین نیازهای حرارتی و برودتی و کاهش مصرف انرژی، پاسخی مدرن و مهندسی‌شده به الزامات ساختمان‌های آینده‌نگر و پایدار به شمار می‌آیند.
