مقدمه
فن‌کویل‌ها از جمله تجهیزات مهم در سیستم‌های تهویه مطبوع به شمار می‌آیند که به دلیل انعطاف در کاربرد، قابلیت تنظیم دما در فضاهای مختلف و مصرف بهینه انرژی، به گزینه‌ای محبوب برای ساختمان‌های تجاری، اداری، مسکونی و حتی برخی مراکز صنعتی تبدیل شده‌اند. در این مقاله، به بررسی انواع فن‌کویل‌ها، عملکرد و ویژگی‌های کلیدی آن‌ها، مزایا و معایب در مقایسه با دیگر سیستم‌های تهویه مطبوع می‌پردازیم.
فن‌کویل چیست؟
فن‌کویل دستگاهی است که متشکل از یک الکتروفن و یک یا دو کویل حرارتی است که به ترتیب به منظور سرمایش و گرمایش هوا به کار می‌روند. این دستگاه به اختصار با نام (FCU) در نقشه‌ها شناخته می‌شود و در سیستم‌های تهویه مطبوع برای کنترل دما و بهبود کیفیت هوای داخلی استفاده می‌شود.
این دستگاه در زمستان با تأمین آب گرم از بویلر یا پکیج، و در تابستان با تأمین آب سرد از چیلر یا مینی‌چیلر، هوای فضا را متناسب با دمای دلخواه تهویه می‌کند.

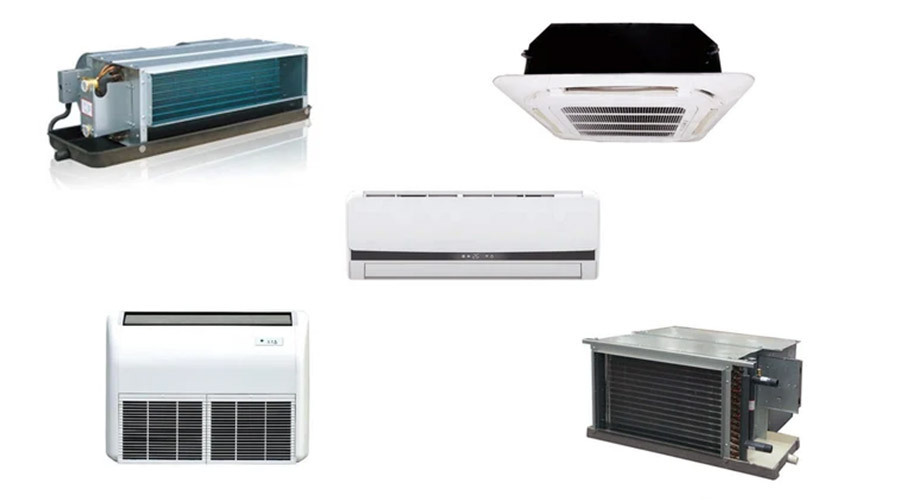

انواع فن‌کویل‌ها
فن‌کویل‌ها بر اساس محل نصب، نوع کاربری، ظرفیت هوادهی و نحوه عملکرد به انواع مختلفی تقسیم می‌شوند :

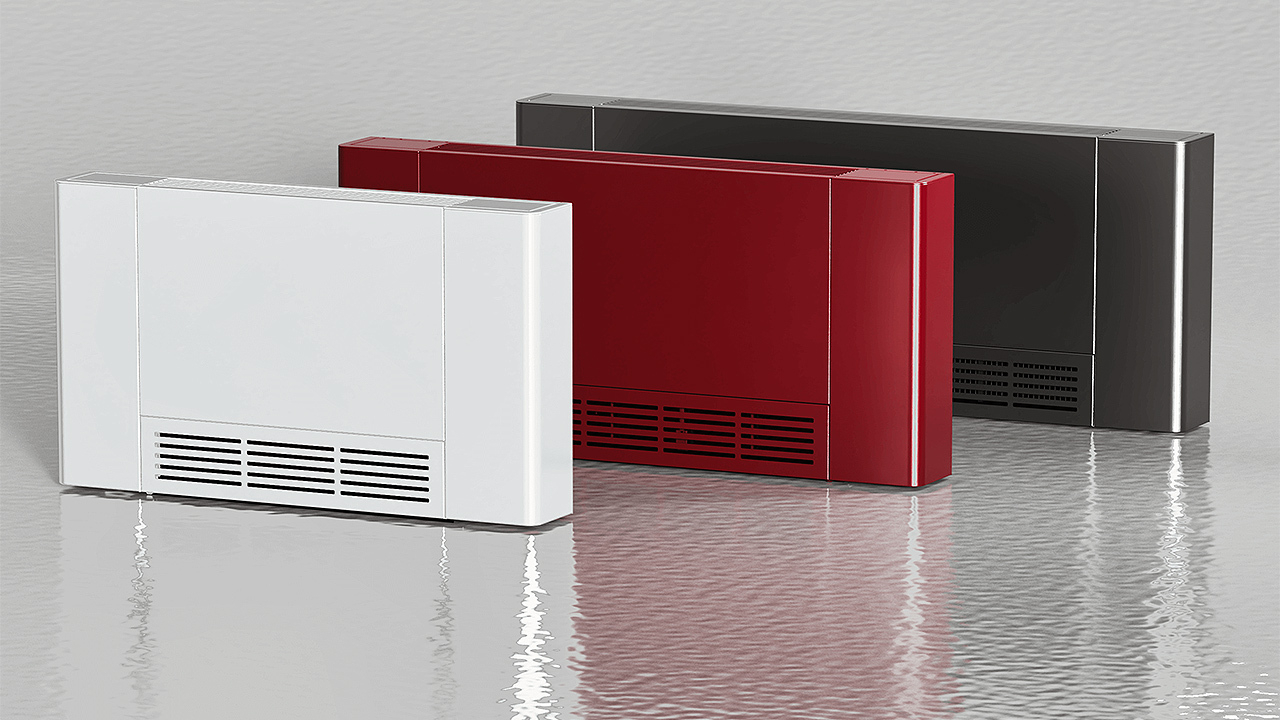

۱. فن‌کویل زمینی
فن‌کویل‌های زمینی عمدتاً به صورت عمودی بر روی زمین قرار می‌گیرند و برای فضاهایی با سقف کوتاه یا فضاهایی که امکان نصب فن‌کویل‌های سقفی وجود ندارد مناسب‌اند. این نوع فن‌کویل به دلیل دسترسی آسان به اجزای داخلی و سهولت نصب و نگهداری، در محیط‌های اداری، مسکونی و فضاهایی که نیاز به نصب سریع و کم‌هزینه دارند، محبوبیت دارد. هرچند این نوع دستگاه‌ها به دلیل اشغال فضای کف، ممکن است برای فضاهای کوچک یا مکان‌هایی که به بهره‌برداری حداکثری از فضا نیاز دارند، مناسب نباشند.

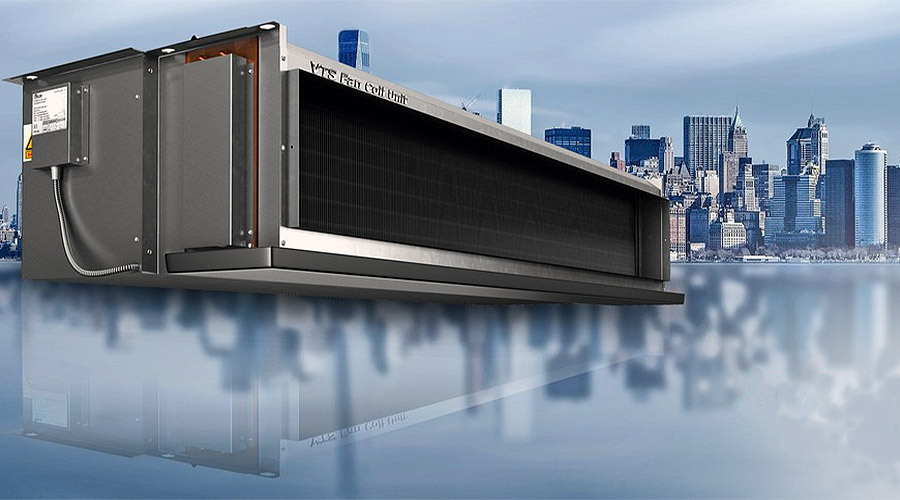

۲. فن‌کویل سقفی توکار
فن‌کویل‌های سقفی توکار معمولاً در داخل سقف کاذب نصب می‌شوند و تنها دریچه هوادهی آن‌ها در نمای فضا دیده می‌شود. این دستگاه‌ها برای محیط‌هایی که به دلیل محدودیت فضایی نمی‌توان از فن‌کویل‌های زمینی استفاده کرد و یا برای فضاهایی که نیاز به زیبایی بیشتر دارند، انتخابی مناسب است. نصب این فن‌کویل‌ها به علت نیاز به سقف کاذب، کمی پیچیده‌تر از سایر مدل‌ها است اما به علت عدم اشغال فضا و ظاهر زیبا، در پروژه‌های مدرن ساختمان‌سازی بسیار محبوب است.
۳. فن‌کویل کاستی
فن‌کویل‌های کاستی در سقف کاذب نصب می‌شوند و فضای داخلی را اشغال نمی‌کنند. این فن‌کویل‌ها دارای طراحی مدرن و زیبا هستند و با جریان هوای چند جهته، توانایی توزیع یکپارچه هوا را در فضا دارند. به دلیل زیبایی و عملکرد کارآمد، فن‌کویل‌های کاستی بیشتر در مکان‌های لوکس، هتل‌ها و مراکز خرید کاربرد دارند. نوع چهار طرفه این دستگاه قابلیت جریان هوای چند‌جهته و یک طرفه، توزیع هوای یک‌جهته را دارد که به طور خاص برای فضاهای کوچک مناسب است.
۴. فن‌کویل کانالی
فن‌کویل‌های کانالی در داخل سقف نصب می‌شوند و با استفاده از کانال‌های هوا، تهویه را به فضاهای مختلف منتقل می‌کنند. به علت تولید صدای بالاتر و جریان هوای بیشتر، این مدل‌ها بیشتر در فضاهای بزرگ و مکان‌هایی با ارتفاع سقف زیاد یا نیاز به تهویه گسترده استفاده می‌شوند. از جمله کاربردهای رایج آن می‌توان به ساختمان‌های تجاری، اداری و مکان‌هایی مانند راهروهای ساختمان‌های بزرگ اشاره کرد.
۵. فن‌کویل دیواری
فن‌کویل‌های دیواری مشابه سیستم‌های کولر گازی دیواری هستند و بر روی دیوار نصب می‌شوند. این مدل‌ها برای فضاهای کوچک و یا مکان‌هایی که نیاز به تهویه سریع و نصب آسان دارند، بسیار مناسب‌اند. هرچند ممکن است توان هوادهی کمتری نسبت به مدل‌های دیگر داشته باشند، اما به دلیل نصب ساده و سریع و عدم نیاز به فضای سقفی، در برخی پروژه‌ها کاربرد دارند.
اجزای اصلی فن‌کویل
فن‌کویل‌ها اگرچه دستگاه‌هایی ساده به نظر می‌رسند، اما از اجزای کلیدی متعددی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد آن دارند :
1. الکتروفن : که جریان هوا را از روی کویل عبور داده و به محیط منتقل می‌کند.
2. مبدل حرارتی : که به دو حالت سرمایش و گرمایش عمل می‌کند و در برخی مدل‌ها دارای دو کویل مجزا برای هر کدام از این حالات است.
3. فیلتر : جهت فیلتراسیون جریان هوا و جلوگیری از ورود ذرات معلق و آلودگی به فضای داخلی.
4. سینی تخلیه : برای جمع‌آوری آب تقطیر شده از هوا در حالت سرمایش و انتقال آن به خروجی فاضلاب.
فن‌کویل‌های دو لوله‌ای و چهار لوله‌ای
یکی از معیارهای مهم در انتخاب و استفاده از فن‌کویل‌ها، نحوه و تعداد مسیرهای ورود و خروج آب است؛ که لوله‌کشی فن‌کویل به دو دسته دو لوله‌ای و چهار لوله‌ای تقسیم می‌شوند.
فن‌کویل دو لوله‌ای
فن‌کویل‌های دو لوله‌ای تنها از یک مبدل حرارتی برای سرمایش و گرمایش استفاده می‌کنند که به ترتیب به سیستم سرمایشی و گرمایشی متصل می‌شود. این فن‌کویل‌ها دارای یک لوله ورودی و یک لوله خروجی آب هستند و برای فضاهایی که نیازی به تهویه هم‌زمان گرم و سرد ندارند، گزینه‌ای مناسب و اقتصادی به شمار می‌آیند.
فن‌کویل چهار لوله‌ای
این فن‌کویل‌ها دارای دو مبدل حرارتی مجزا، یکی برای گرمایش و دیگری برای سرمایش هستند. به همین دلیل می‌توانند به صورت هم‌زمان گرمایش و سرمایش را در بخش‌های مختلف ساختمان ارائه دهند. این ویژگی به ویژه در هتل‌ها، بیمارستان‌ها و ساختمان‌هایی با نمای شیشه‌ای که ممکن است حتی در زمستان نیاز به سرمایش داشته باشند، اهمیت دارد.
مزایای استفاده از فن‌کویل‌ها
۱. کنترل دما
یکی از بزرگ‌ترین مزایای فن‌کویل‌ها، امکان کنترل دما در هر اتاق به‌صورت مستقل است. این ویژگی به کاربران این امکان را می‌دهد که بر اساس سلیقه خود، دمای هر فضا را تنظیم کنند و از هدر رفتن انرژی جلوگیری نمایند.
۲. نصب آسان
فن‌کویل‌ها نسبت به سایر سیستم‌های تهویه مطبوع، نصب ساده‌تری دارند. این ویژگی باعث کاهش زمان و هزینه‌های نصب می‌شود و به راحتی می‌توان آن‌ها را در ساختمان‌های جدید یا قدیمی نصب کرد.
۳. انعطاف‌پذیری در طراحی
این دستگاه‌ها در اشکال و اندازه‌های مختلفی تولید می‌شوند که به معماران و طراحان این امکان را می‌دهد که آن‌ها را به راحتی با دیگر اجزای ساختمان تطبیق دهند. به‌عنوان مثال، فن‌کویل‌های سقفی توکار و کاستی به‌ویژه برای ساختمان‌هایی با محدودیت فضایی طراحی شده‌اند.
معایب استفاده از فن‌کویل ها
۱. نیاز به سیستم مرکزی
فن‌کویل‌ها به یک سیستم مرکزی مانند چیلر یا دیگ بخار نیاز دارند تا آب گرم یا سرد را تأمین کنند. این وابستگی ممکن است در برخی موارد به مشکل تبدیل شود، به‌ویژه در ساختمان‌های کوچکی که به دنبال سیستم‌های مستقل‌تر هستند.
۲. مصرف انرژی
اگرچه فن‌کویل‌ها به طور کلی مصرف انرژی مناسبی دارند، اما در شرایطی که سیستم‌های تهویه مطبوع بزرگ و متعددی وجود داشته باشد، ممکن است به مصرف انرژی بیشتری نسبت به سایر سیستم‌ها منجر شوند. بنابراین، مدیریت مصرف انرژی اهمیت دارد.
کاربردهای فن‌کویل
فن‌کویل‌ها در انواع مختلفی از ساختمان‌ها و فضاها کاربرد دارند. از جمله :
• ساختمان‌های مسکونی : به دلیل کنترل دما در هر اتاق، فن‌کویل‌ها به‌ویژه در خانه‌های بزرگ و ویلاها مورد استفاده قرار می‌گیرند.
• هتل‌ها : با توجه به نیازهای مختلف مهمانان، سیستم‌های چهار لوله‌ای به‌طور گسترده در هتل‌ها به کار می‌روند.
• بیمارستان‌ها : در بیمارستان‌ها که نیاز به تهویه بهداشتی و کنترل دما وجود دارد، فن‌کویل‌ها نقش حیاتی ایفا می‌کنند.
• ادارات و مراکز تجاری : با توجه به ترافیک بالای افراد، نیاز به تهویه مطبوع مؤثر در این فضاها احساس می‌شود.
نحوه نصب و نگهداری فن‌کویل
۱. نصب
نصب فن‌کویل‌ها نیازمند دقت و توجه به جزئیات است. مراحل اصلی نصب شامل موارد زیر است :
• انتخاب محل نصب : محل نصب باید به‌گونه‌ای باشد که جریان هوای مناسب و دسترسی آسان به دستگاه فراهم شود.
• نصب سیستم لوله‌کشی : لوله‌های آب گرم و سرد باید به‌درستی نصب شوند و از نشتی جلوگیری شود.
• نصب الکترو فن و فیلتر : الکتروفن و فیلترها باید به‌درستی نصب و تنظیم شوند تا کارایی دستگاه به حداکثر برسد.
۲. نگهداری
نگهداری منظم از فن‌کویل‌ها به‌منظور حفظ کارایی و افزایش عمر مفید دستگاه بسیار اهمیت دارد :
• تمیز کردن فیلترها : فیلترها باید به‌طور مرتب تمیز یا تعویض شوند تا کیفیت هوای داخل ساختمان حفظ شود.
• بررسی لوله‌کشی : سیستم لوله‌کشی باید به‌صورت دوره‌ای بررسی شود تا از نشتی و مشکلات احتمالی جلوگیری شود.
• بازرسی دوره‌ای دستگاه : بررسی وضعیت الکترو فن و سایر اجزا به‌منظور اطمینان از عملکرد صحیح سیستم ضروری است.
انتخاب فن‌کویل مناسب
برای انتخاب فن‌کویل مناسب، باید به چند نکته کلیدی توجه کرد :
1. نوع کاربری ساختمان : بسته به نوع استفاده از فضا، ممکن است به فن‌کویل‌های دو لوله‌ای یا چهار لوله‌ای نیاز باشد.
2. ابعاد و ظرفیت دستگاه : ظرفیت فن‌کویل باید متناسب با ابعاد فضا باشد تا به عملکرد بهینه دستگاه کمک کند.
3. هزینه‌های نصب و نگهداری : هزینه‌های اولیه و جاری فن‌کویل‌ها باید بررسی شود تا از نظر مالی به‌صرفه باشد.
مقایسه با سایر سیستم‌های تهویه مطبوع
۱. کولر گازی
کولرهای گازی به‌طور مستقل عمل می‌کنند و نیازی به سیستم مرکزی ندارند. اما در مقایسه با فن‌کویل‌ها، محدودیت‌هایی در کنترل دما و عدم امکان گرمایش در بعضی از مدل‌ها را دارند. در عوض، فن‌کویل‌ها می‌توانند در هر فصلی به کار گرفته شوند.
۲. داکت اسپلیت
داکت اسپلیت‌ها یکی از سیستم‌های تهویه مطبوع هستند که از کانال برای توزیع هوا استفاده می‌کنند. در حالی که داکت اسپلیت‌ها به‌طور کلی می‌توانند سرمایش و گرمایش داشته باشند، نصب آن‌ها به فضای بیشتری نیاز دارد و هزینه‌های بالاتری را به همراه دارد. فن‌کویل‌ها با انعطاف‌پذیری بیشتر و هزینه‌های کمتر، گزینه‌ای مناسب‌تر در برخی موارد هستند.
۳. VRF (سیستم‌های جریان مبرد متغیر)
سیستم‌های VRF به دلیل توانایی کنترل مستقل دما در چندین فضا، به‌ویژه در ساختمان‌های بزرگ محبوبیت زیادی دارند. با این حال، نصب و نگهداری آن‌ها معمولاً هزینه‌بر‌تر از فن‌کویل‌ها است. فن‌کویل‌ها می‌توانند به‌عنوان یک گزینه کم‌هزینه و با کارایی بالا در فضاهای کوچک و متوسط به کار روند.
آینده فن‌کویل‌ها
با پیشرفت فناوری و افزایش تقاضا برای سیستم‌های تهویه مطبوع کارآمد، انتظار می‌رود که فن‌کویل‌ها نیز با فناوری‌های جدیدی تجهیز شوند. به‌عنوان مثال، ترکیب فن‌کویل‌ها با سیستم‌های هوشمند خانه می‌تواند به افزایش کارایی و راحتی کاربران کمک کند.
نتیجه‌گیری
فن‌کویل‌ها به‌عنوان یکی از تجهیزات کلیدی در صنعت تهویه مطبوع، مزایا و معایب خاص خود را دارند. انتخاب صحیح نوع فن‌کویل، نصب اصولی و نگهداری منظم می‌تواند به بهره‌برداری حداکثری از این تجهیزات کمک کند و محیطی راحت و دلپذیر را برای ساکنین فراهم آورد. با توجه به نیازهای خاص هر ساختمان، شناخت و بررسی دقیق ویژگی‌های فن‌کویل‌ها و مقایسه آن‌ها با سایر سیستم‌های تهویه مطبوع، به انتخاب بهترین گزینه کمک خواهد کرد.
