مقدمه
چیلر اسکرال، یکی از تجهیزات مهم در حوزه سرمایش و تهویه مطبوع، به دلیل طراحی منحصر به فرد و عملکرد کارآمد، جایگاه ویژه‌ای در پروژه‌های کوچک و متوسط دارد. با استفاده از کمپرسور اسکرال، این نوع چیلر توانسته است تعادلی مطلوب بین بهره‌وری انرژی، صدای کم، و هزینه مناسب ایجاد کند. در این مقاله، به بررسی ویژگی‌ها، مزایا، و کاربردهای چیلرهای اسکرال پرداخته و دلایل محبوبیت روزافزون آن در میان مهندسان و طراحان سیستم‌های سرمایشی را شرح می‌دهیم.
آشنایی با چیلر اسکرال و ویژگی‌های آن
چیلر اسکرال به نوعی چیلر تراکمی گفته می‌شود که از کمپرسور اسکرال (Scroll) برای انجام فرآیند تبرید استفاده می‌کند. این نوع چیلرها به دلیل طراحی خاص کمپرسور خود، عمدتاً در تناژهای کم و متوسط به کار گرفته می‌شوند و در کاربری‌های بزرگ‌تر، چیلرهای اسکرو یا سانتریفیوژ ترجیح داده می‌شوند.
ساختار و عملکرد چیلر اسکرال
چیلر اسکرال بر اساس سیکل تبرید تراکمی عمل می‌کند، که در آن کمپرسور، گاز مبرد را فشرده کرده و به جریان می‌اندازد. در این نوع چیلرها معمولاً از چندین کمپرسور اسکرال به صورت ترکیبی استفاده می‌شود، که این طراحی به افزایش ظرفیت دستگاه کمک کرده و قابلیت کارکرد متناسب با بار حرارتی را فراهم می‌کند.

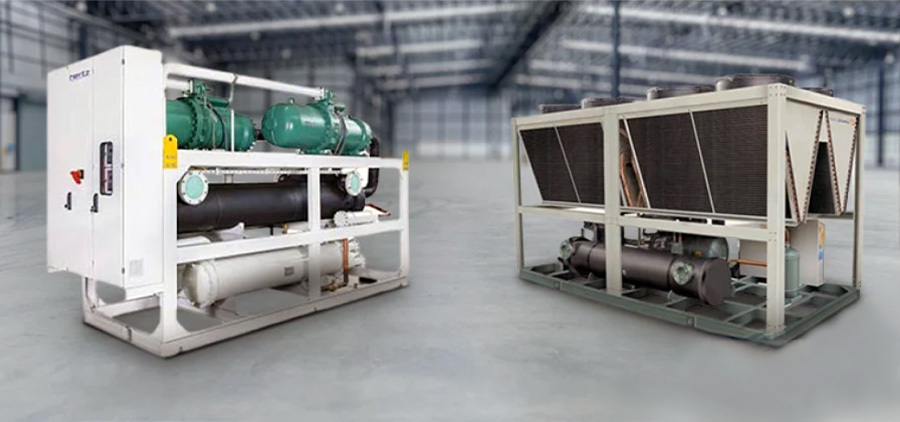

انواع چیلر اسکرال بر اساس نوع کندانسور
چیلرهای اسکرال از نظر نوع کندانسور به دو دسته تقسیم می‌شوند :
چیلر اسکرال آب‌خنک : این نوع دارای کندانسور خنک‌شونده با آب است و معمولاً برای محیط‌هایی با تأمین آب کافی و مناسب استفاده می‌شود.
چیلر اسکرال هواخنک : این نوع از کندانسور خنک‌شونده با هوا بهره می‌برد و در مکان‌هایی که دسترسی به آب محدود است یا سیستم خنک‌کننده آسان‌تر باید نصب شود، به کار می‌رود.
دلایل محبوبیت چیلر اسکرال
سازگاری با تناژهای پایین و متوسط : استفاده از کمپرسورهای اسکرال ترکیبی، نیازهای پروژه‌های کوچک و متوسط را به خوبی برطرف می‌کند.
راندمان قابل قبول در ظرفیت‌های پایین : عملکرد کمپرسورهای اسکرال در بازه‌های کاری کوچک و متوسط، راندمان مناسبی را ارائه می‌دهد.
تنوع در طراحی : وجود دو نوع آب‌خنک و هواخنک، این چیلرها را برای شرایط مختلف اقلیمی و کاربری مناسب می‌کند.
در ادامه، مزایا و مقایسه این نوع چیلر با سایر چیلرهای تراکمی را بررسی خواهیم کرد تا به درک بهتری از جایگاه آن در سیستم‌های تهویه مطبوع برسیم.
کمپرسور اسکرال یا حلزونی : انتخابی هوشمند برای پروژه‌های کوچک و متوسط

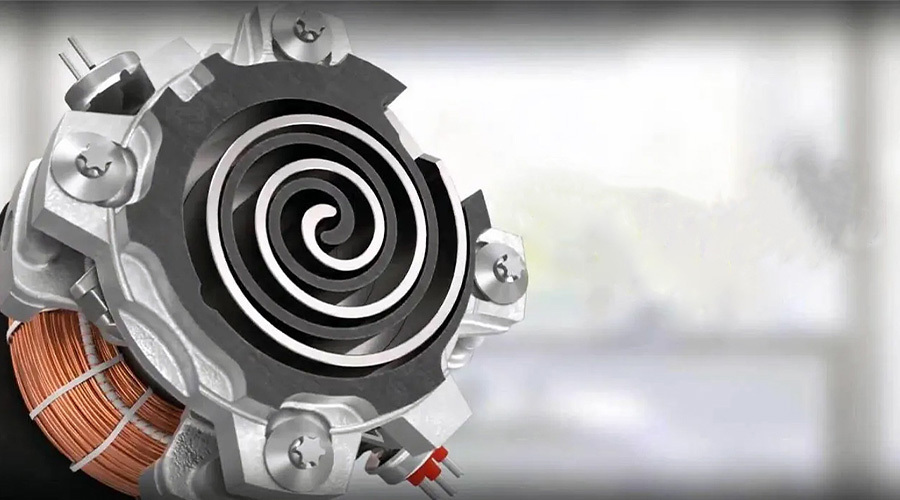

کمپرسور اسکرال یکی از پرکاربردترین گزینه‌ها برای چیلرهای با ظرفیت پایین تا متوسط است. ساختار این کمپرسور شامل دو پره حلزونی است: یکی ثابت و دیگری متحرک که با چرخش پره متحرک، گاز مبرد فشرده شده و به سمت کندانسور هدایت می‌شود. این طراحی ساده و کارآمد باعث شده تا کمپرسور اسکرال به یکی از محبوب‌ترین انتخاب‌ها در سیستم‌های تهویه و تبرید تبدیل شود.
ویژگی‌های کلیدی کمپرسور اسکرال
۱. عملکرد آرام و بی‌صدا
کمپرسور اسکرال به دلیل طراحی خاص پره‌ها و نبود قطعات متحرک زیاد، صدای بسیار کمی تولید می‌کند. این ویژگی آن را به انتخابی ایده‌آل برای محیط‌های مسکونی و تجاری کوچک تبدیل کرده است.
۲. ظرفیت محدود، اما مناسب
این کمپرسور معمولاً در بازه ۵ تا ۱۰۰ تن تبرید عمل می‌کند. با وجود اینکه ظرفیت آن نسبت به کمپرسور اسکرو پایین‌تر است، برای نیازهای کوچک و متوسط کاملاً مناسب است.
۳. کاربرد در فضاهای کوچک و حساس
به دلیل صدای کم و ابعاد مناسب، کمپرسور اسکرال برای نصب در پشت‌بام ساختمان‌های مسکونی و تجاری کوچک بسیار مناسب است. همچنین عملکرد قابل اطمینان آن، طول عمر بیشتر سیستم را تضمین می‌کند.
۴. راندمان بالا در فشارهای متوسط
کمپرسورهای اسکرال به طور ویژه برای فشارهای متوسط طراحی شده‌اند و در این محدوده عملکرد بهینه‌تری نسبت به برخی دیگر از انواع کمپرسورها ارائه می‌دهند.
این ویژگی‌ها کمپرسور اسکرال را به گزینه‌ای ایده‌آل برای ساختمان‌های کوچک، دفاتر و فضاهای تجاری تبدیل کرده و استفاده از آن را در بسیاری از پروژه‌های تهویه و تبرید، به خصوص در مناطق شهری، رواج داده است.
ساختار کلی چیلر هوا خنک با کمپرسور اسکرال
چیلر هوا خنک یکی از انواع سیستم‌های تهویه مطبوع و تبرید است که با استفاده از کمپرسورهای اسکرال، در یک چرخه تبرید تراکمی به خنک‌سازی آب در اواپراتور می‌پردازد. در این سیستم، کندانسور از نوع هوا خنک بوده و حرارت مبرد توسط جریان هوای تولیدشده به وسیله فن‌ها تخلیه می‌شود.

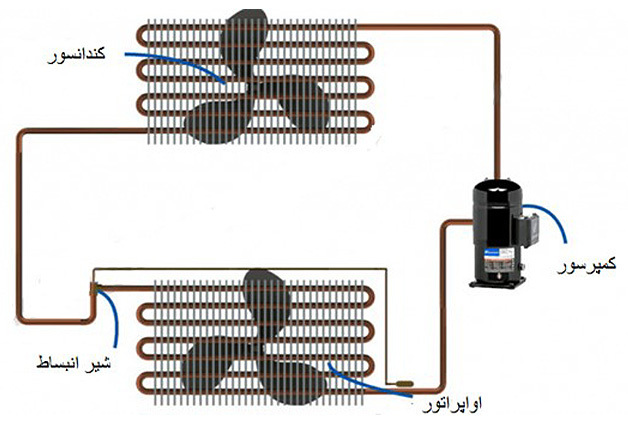

چرخه عملکرد چیلر هوا خنک
1. کمپرسور اسکرال : کمپرسور وظیفه فشرده‌سازی مبرد گازی را بر عهده دارد و آن را به سمت کندانسور هدایت می‌کند.
2. کندانسور هوا خنک : در این بخش، مبرد داغ وارد شده از کمپرسور با عبور از کویل کندانسور، حرارت خود را به هوای محیط از طریق فن‌های پرقدرت منتقل کرده و به مایع تبدیل می‌شود.
3. شیر انبساط : مبرد مایع با عبور از شیر انبساط دچار افت فشار و دما می‌شود و آماده جذب حرارت می‌گردد.
4. اواپراتور : مبرد خنک‌شده وارد اواپراتور شده و با جذب حرارت از آب در گردش، آن را خنک می‌کند.
کاربرد آب سرد تولیدشده
آب سرد تولیدشده در اواپراتور چیلر هوا خنک، برای مصارف مختلفی مورد استفاده قرار می‌گیرد:
• سرمایش محیط ساختمان‌ها : انتقال آب سرد به فن‌کوئل‌ها یا هواسازها برای کاهش دمای هوای داخلی.
• خنک‌کاری تجهیزات صنعتی : استفاده از آب سرد برای کنترل دما در فرایندهای صنعتی حساس.
ویژگی‌های چیلر هوا خنک با کمپرسور اسکرال
• عدم نیاز به برج خنک‌کننده : این سیستم به دلیل استفاده از کندانسور هوا خنک، نیازی به تأمین آب اضافی ندارد.
• مناسب برای مناطق با محدودیت منابع آبی : چیلر هوا خنک گزینه‌ای ایده‌آل برای مناطقی است که دسترسی به آب کافی وجود ندارد.
• ابعاد و طراحی جمع‌وجور : به‌ویژه در ظرفیت‌های پایین و متوسط، چیلرهای مجهز به کمپرسور اسکرال ابعاد مناسب‌تری دارند.
• راندمان پایدار : عملکرد مناسب در بازه‌های کاری کوچک و متوسط.
این دستگاه‌ها به دلیل انعطاف‌پذیری و ویژگی‌های منحصربه‌فرد خود، گزینه‌ای محبوب برای کاربردهای مسکونی، تجاری و حتی صنعتی کوچک هستند.

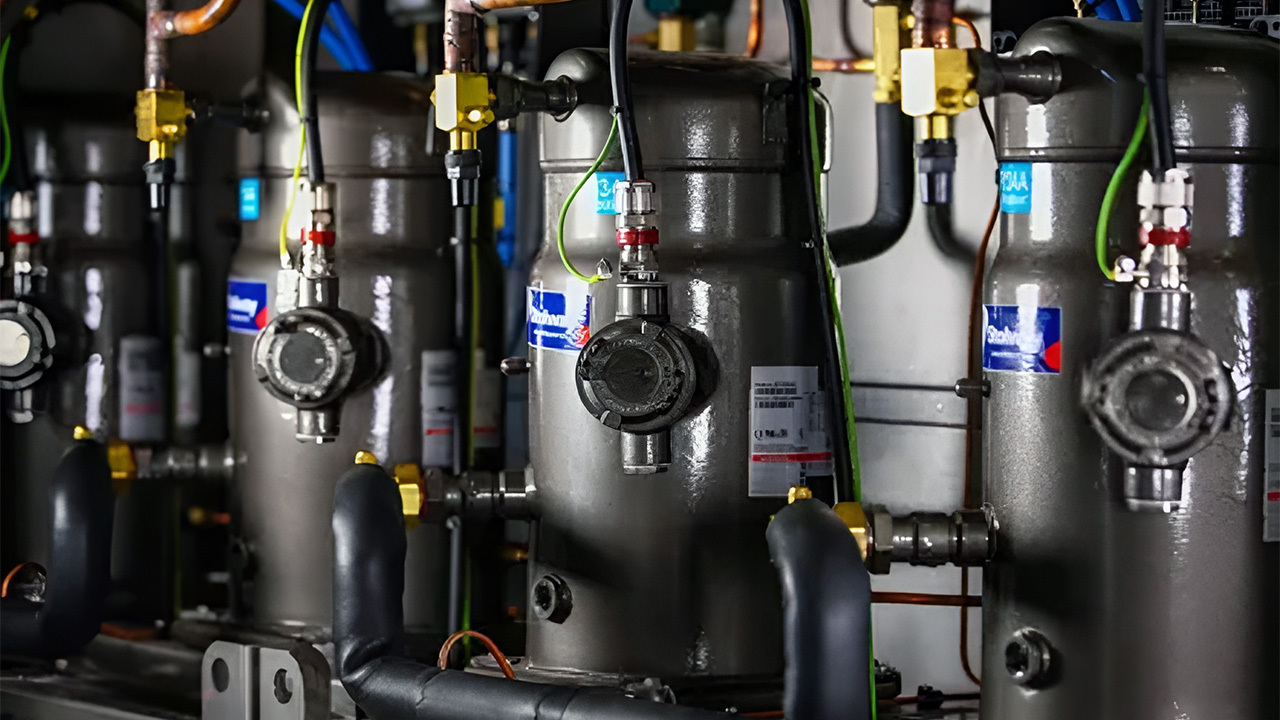

طراحی مدولار در چیلرهای اسکرال: کنترل هوشمند ظرفیت و بهره‌وری انرژی
چیلرهای اسکرال مدولار به گونه‌ای طراحی می‌شوند که ظرفیت سرمایشی آنها مطابق با نیاز مصرف‌کننده تنظیم شود. این طراحی انعطاف‌پذیر به جای استفاده از یک کمپرسور بزرگ، از چندین کمپرسور با ظرفیت کمتر بهره می‌برد. به عنوان مثال :
برای یک چیلر با ظرفیت 40 تن تبرید :
• به جای یک کمپرسور 40 تنی، می‌توان از دو کمپرسور 20 تنی یا چهار کمپرسور 10 تنی استفاده کرد.
• هر کمپرسور (یا مجموعه‌ای از کمپرسورها) می‌تواند به یک مدار تبرید مستقل متصل شود.
مزایای طراحی مدولار در چیلرهای اسکرال
1. انعطاف در تأمین برودت متناسب با نیاز
o در صورت نیاز به 25 درصد ظرفیت سرمایشی، تنها یکی از مدارها فعال می‌شود و مابقی کمپرسورها خاموش می‌مانند.
o این سیستم در زمان‌های کاهش بار سرمایشی از مصرف بی‌رویه برق جلوگیری می‌کند.
2. افزایش طول عمر تجهیزات
o روشن و خاموش شدن متناوب کمپرسورها (بر اساس نیاز) باعث کاهش استهلاک و افزایش دوام قطعات اصلی دستگاه می‌شود.
3. صرفه‌جویی در مصرف انرژی
o تنظیم تعداد کمپرسورهای فعال در هر زمان موجب کاهش مصرف برق و در نتیجه هزینه‌های عملیاتی می‌شود.
4. عملکرد هوشمند در بارهای متغیر
o اگر 60 درصد ظرفیت برودتی لازم باشد، سیستم به طور خودکار سه کمپرسور را فعال نگه داشته و یکی را خاموش می‌کند. این انعطاف‌پذیری عملکرد بهینه را تضمین می‌کند.
سرمایه‌گذاری اولیه در برابر مزایای بلندمدت
• افزایش هزینه اولیه : مدولار کردن چیلر ممکن است هزینه تولید آن را کمی افزایش دهد.
• مزایای چشمگیر : کاهش مصرف انرژی، طول عمر بیشتر تجهیزات و تطبیق با شرایط متغیر مصرف، به وضوح ارزش هزینه اولیه را توجیه می‌کند.
چیلرهای مدولار اسکرال گزینه‌ای مناسب برای پروژه‌هایی هستند که کاهش هزینه‌های عملیاتی و افزایش بهره‌وری انرژی از اولویت‌های اصلی آن‌هاست.
برتری‌های کمپرسور اسکرال: طراحی پیشرفته و عملکرد بهینه
کمپرسور اسکرال از دو حلزون ثابت و متحرک تشکیل شده که با حرکات دقیق و مهندسی‌شده، سیال مبرد را متراکم می‌کنند. چیلرهای اسکرال به دلیل ویژگی‌های منحصربه‌فرد کمپرسورهای اسکرال، مزایای چشمگیری ارائه می‌دهند که آنها را به انتخابی محبوب در پروژه‌های سرمایشی کوچک تا متوسط تبدیل کرده است. مهم‌ترین برتری‌های این نوع چیلر عبارتند از :
1. عملکرد بی‌صدا و بدون لرزش
• یکی از مهم‌ترین مزایای کمپرسورهای اسکرال، حرکت آرام و بدون ضربه آن‌هاست.
• برخلاف کمپرسورهای رفت‌وبرگشتی، در طراحی اسکرال قطعات رفت‌وبرگشتی و اصطکاکی به حداقل رسیده‌اند که این ویژگی باعث کاهش نویز و لرزش می‌شود.
2. راندمان بالا در شرایط مختلف بار
• کمپرسور اسکرال به دلیل طراحی خاص خود در نسبت تراکم‌های از پیش تعیین‌شده و حالت کم‌بار، راندمان قابل‌توجهی دارد.
• با توجه به اینکه 90 درصد زمان کار کمپرسورها در حالت کم‌بار سپری می‌شود، راندمان در این حالت اهمیت بیشتری نسبت به حالت بار کامل دارد.
3. قیمت مناسب‌تر نسبت به چیلرهای اسکرو
• کمپرسورهای اسکرال با وجود عملکرد بهینه، از لحاظ هزینه خرید اولیه اقتصادی‌تر از کمپرسورهای اسکرو هستند.
4. طول عمر بالا و کاهش استهلاک
• کاهش تعداد قطعات متحرک و اصطکاکی در طراحی این کمپرسور، منجر به افزایش دوام و کاهش احتمال خرابی می‌شود.
• این ویژگی باعث شده است که کمپرسور اسکرال نسبت به انواع دیگر، هزینه‌های تعمیر و نگهداری کمتری داشته باشد.
5. نگهداری آسان و کم‌هزینه
• به دلیل طراحی ساده و قابل‌اعتماد، نگهداری از کمپرسورهای اسکرال بسیار آسان و مقرون‌به‌صرفه است.
6. کاربرد گسترده در سیستم‌های کوچک و متوسط
• به دلیل راندمان مناسب و طراحی کم‌حجم، این نوع کمپرسورها برای سیستم‌های کوچک تا متوسط مانند چیلرهای هواخنک و تجهیزات مسکونی و تجاری انتخابی ایده‌آل هستند.
7. مزیت در مدولار بودن
• امکان استفاده از چند کمپرسور اسکرال در کنار هم به‌صورت مدولار، انعطاف‌پذیری بیشتری در طراحی سیستم‌ها ایجاد می‌کند و کارایی کلی را افزایش می‌دهد.
8. موتور محرک سرعت متغیر (اینورتر)
• تجهیز چیلرهای اسکرال به الکتروموتورهای دور متغیر یا اینورتر، امکان تنظیم سرعت کمپرسور بر اساس نیاز برودتی را فراهم می‌کند.
• این تکنولوژی مصرف انرژی را به‌طور چشمگیری کاهش می‌دهد اما هزینه اولیه دستگاه را افزایش می‌دهد.
کمپرسور اسکرال با ویژگی‌هایی نظیر عملکرد آرام، راندمان بالا، طول عمر زیاد، و نگهداری آسان، به عنوان یکی از بهترین گزینه‌ها برای سیستم‌های سرمایشی مدرن شناخته می‌شود. این برتری‌ها، همراه با کارایی عالی در شرایط کم‌بار، آن را به انتخابی محبوب در صنایع مختلف تبدیل کرده است.
چیلرهای اسکرال به دلیل راندمان بالاتر کمپرسورهای اسکرال، به‌ویژه در حالت کم‌بار، مصرف برق کمتری در مقایسه با چیلرهای اسکرو و پیستونی دارند. این ویژگی ناشی از طراحی ساده‌تر و کاهش اصطکاک داخلی در کمپرسورهای اسکرال است که منجر به کاهش تلفات انرژی می‌شود.
دلایل مصرف برق کمتر چیلر اسکرال :
1. راندمان بیشتر در حالت کم‌بار :
o کمپرسورهای اسکرال به‌طور معمول بیش از 90 درصد زمان خود را در حالت کم‌بار کار می‌کنند و در این شرایط، بهره‌وری آنها بالاتر از کمپرسورهای اسکرو و پیستونی است.
2. ساختار ساده و کم‌تحرک :
o طراحی کمپرسورهای اسکرال شامل قطعات کمتری است که منجر به کاهش تلفات مکانیکی و افزایش کارایی انرژی می‌شود.
3. تنظیم ظرفیت مدولار :
o در طراحی مدولار چیلرهای اسکرال، کمپرسورها تنها در صورت نیاز وارد مدار می‌شوند، که بهینه‌سازی مصرف انرژی را امکان‌پذیر می‌کند.
توجه به عوامل دیگر
با وجود مصرف برق کمتر، راندمان انرژی تنها یکی از عوامل مؤثر در انتخاب کمپرسور مناسب برای پروژه است. عوامل زیر نیز باید در تصمیم‌گیری دخیل باشند :
• ظرفیت برودتی مورد نیاز : چیلرهای اسکرال برای ظرفیت‌های پایین و متوسط مناسب‌تر هستند.
• کاربری و شرایط محیطی : در شرایطی با نیاز برودتی بالا یا محیط‌های سخت، ممکن است کمپرسور اسکرو یا پیستونی مناسب‌تر باشد.
• هزینه اولیه و نگهداری : قیمت اولیه و هزینه‌های نگهداری کمپرسور نیز نقش مهمی در انتخاب دارد.
بنابراین، هرچند چیلر اسکرال از نظر مصرف انرژی برتری دارد، باید نیازهای خاص پروژه و شرایط عملیاتی نیز مدنظر قرار گیرد.
نتیجه‌گیری
چیلرهای اسکرال با توجه به ویژگی‌های برجسته‌ای مانند عملکرد بی‌صدا، راندمان بالا در شرایط کم‌بار، و طراحی مدولار، به عنوان یکی از بهترین گزینه‌ها برای پروژه‌های کوچک و متوسط شناخته می‌شوند. انعطاف‌پذیری در تنظیم ظرفیت، مصرف بهینه انرژی، و نگهداری آسان، این تجهیزات را به انتخابی مقرون‌به‌صرفه و کارآمد تبدیل کرده است. در نهایت، انتخاب چیلر مناسب باید با در نظر گرفتن شرایط عملیاتی و نیازهای خاص هر پروژه انجام شود تا بهره‌وری و صرفه اقتصادی به حداکثر برسد.
