مقدمه
یکی از سیستم‌های تهویه مطبوع VRF (Variable Refrigerant Flow) به دلیل انعطاف‌پذیری و کنترل دقیق دما در پروژه‌های مختلف، محبوبیت زیادی پیدا کرده‌اند. نصب و طراحی صحیح این سیستم‌ها به‌ویژه در بخش لوله‌کشی و سایزینگ، اهمیت ویژه‌ای دارد. در این مقاله، به بررسی مراحل طراحی و اجرای لوله‌کشی سیستم‌های VRF، نکات مهم در نصب و استانداردهای لازم برای اجرای بهینه این سیستم‌ها پرداخته خواهد شد.
سایزینگ و لوله‌کشی سیستم‌های VRF
طراحی و اجرای لوله‌کشی در سیستم‌های VRF، مانند دیگر سیستم‌های تهویه مطبوع، نیازمند رعایت نکات و قوانین مشخصی است. این نکات شامل تهیه نقشه اجرایی، نصب یونیت‌های خارجی و داخلی، لوله‌کشی مسی و درین، و اجرای برق و کابل‌کشی می‌شود. یکی از نکات کلیدی در این فرآیند، اندازه‌گیری صحیح خطوط تبرید و بهینه‌سازی شارژ وزن سیستم است که باعث افزایش بهره‌وری و کاهش مصرف انرژی می‌شود.
مراحل طراحی و نصب لوله‌کشی
تهیه نقشه اجرایی : نقشه‌ی اجرایی مسیر دقیق لوله‌کشی، محل یونیت‌های داخلی و خارجی و اتصالات را مشخص می‌کند. این نقشه باید با توجه به موقعیت ساختمان و شرایط فیزیکی آن تهیه شود.

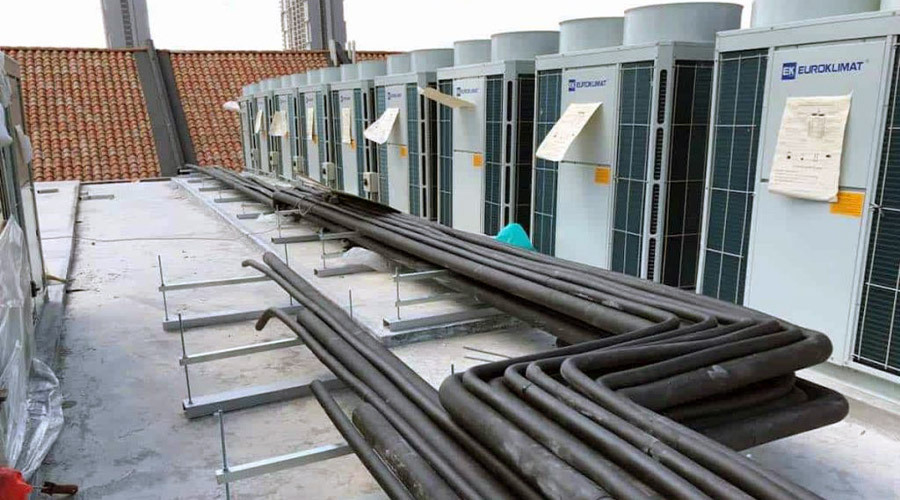

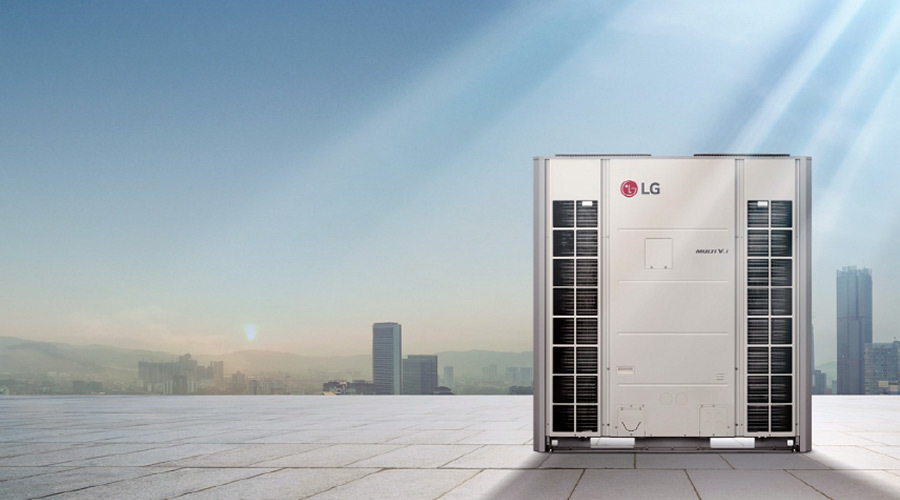

ساخت پایه‌ها و نصب یونیت خارجی : یونیت خارجی که شامل کمپرسور و کندانسور هستند، باید در محل‌های مناسبی نصب شوند تا دسترسی به آن‌ها راحت باشد.

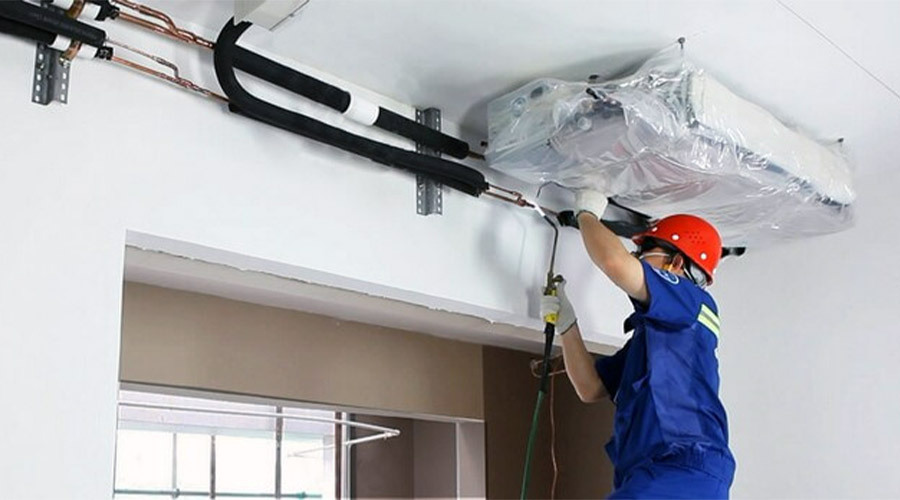

لوله‌کشی مسی و درین : لوله‌های مسی که نقش انتقال مبرد را بر عهده دارند باید با دقت نصب شوند تا هیچ‌گونه نشتی یا آلودگی وارد سیستم نشود. همچنین، لوله‌های درین باید به‌گونه‌ای طراحی شوند که از برگشت آب جلوگیری کنند و شیب مناسب داشته باشند.
اجرای برق و کابل‌کشی : نصب صحیح کابل‌ها و اتصالات برقی اهمیت زیادی در عملکرد سیستم دارد.
تشخیص نشتی : پس از نصب، بررسی نشتی‌ها ضروری است تا از عملکرد صحیح سیستم اطمینان حاصل شود.
نکات مهم در لوله‌کشی سیستم VRF
لوله‌کشی سیستم VRF باید با توجه به محل ساختمان و نوع دستگاه طراحی شود. این سیستم‌ها معمولاً در سقف‌های ساختمان نصب می‌شوند و طراحی لوله‌کشی باید به‌گونه‌ای باشد که از مسیرهای کوتاه و دسترسی آسان استفاده شود.
جلوگیری از تخلیه روغن و مبرد
یکی از نکات مهم در طراحی لوله‌کشی سیستم‌های تهویه مطبوع، جلوگیری از تخلیه روغن از اواپراتور به کمپرسور خاموش است. لوله‌ها باید به‌گونه‌ای نصب شوند که روغن و مبرد به‌طور یکنواخت جریان داشته و به سیستم بازگردند.
استانداردهای لوله‌کشی مسی و درین
در سیستم‌های VRF، نسبت ظرفیت یونیت‌های داخلی و خارجی می‌تواند بین 50 تا 130 درصد متغیر باشد. به همین دلیل، معمولاً تعداد یونیت‌های داخلی بیشتری نصب می‌شود که نیاز به لوله‌کشی بیشتری دارد. برای بهبود کارایی و کاهش اتلاف انرژی، لوله‌های داخلی سیستم باید عایق‌بندی شوند. همچنین، رعایت استانداردهای شیب و زاویه در لوله‌کشی درین می‌تواند از مشکلاتی همچون برگشت آب جلوگیری کند.
جنس و نوع لوله‌ها
لوله‌های مورد استفاده در سیستم‌های VRF اصولا از جنس مس ساخته می‌شود. لوله‌های مسی به دلیل در دسترس بودن و کارایی بالا، معمولاً برای عبور مبرد و سیالات گرم و سرد استفاده می‌شوند. در مواردی که نیاز به مقاومت در برابر خوردگی و فشار بالا وجود دارد، از لوله‌های مقاوم‌تری استفاده می‌شود.
اتصالات لوله‌کشی
نوع اتصالات لوله‌ها بستگی به جنس و اندازه آن‌ها دارد. برای سیستم‌های VRF معمولاً از اتصالات جوشی و از نوع جوشکاری اکسی‌استیلن استفاده می‌شود. توجه به استانداردهای اتصالات و استفاده از مواد مناسب می‌تواند از بروز نشتی‌ها و خرابی‌های زودهنگام جلوگیری کند.
تأثیر استفاده از تجهیزات با کیفیت در نصب و اجرای لوله‌کشی سیستم‌های VRF
برای بهینه‌سازی عملکرد و افزایش عمر مفید سیستم‌های VRF، استفاده از تجهیزات و لوله‌های با کیفیت بالا اهمیت زیادی دارد. لوله‌ها و اتصالات باید از متریال مقاوم و استانداردهای بین‌المللی برخوردار باشند تا در برابر عوامل محیطی و فشارهای داخلی سیستم، مقاوم بمانند. لوله‌های مسی که بیشتر برای انتقال مبرد استفاده می‌شوند، باید بدون عیوب ظاهری مانند شکستگی یا ترک باشند، چراکه چنین نقص‌هایی می‌توانند منجر به نشتی و کاهش کارایی سیستم شوند. همچنین، استفاده از اتصالات با کیفیت بالا که تحت استانداردهای جهانی تولید شده‌اند، می‌تواند از بروز مشکلاتی مانند نشتی‌ها و کاهش کارایی در اثر استفاده طولانی‌مدت جلوگیری کند.
تأکید بر رعایت اصول ایمنی در هنگام نصب
ایمنی یکی از اولویت‌های اصلی در هنگام نصب و طراحی لوله‌کشی سیستم‌های VRF باید باشد. نصب نادرست و رعایت نکردن استانداردهای ایمنی می‌تواند منجر به بروز حوادثی نظیر شکستگی لوله‌ها یا نشتی مبرد شود که می‌تواند آسیب‌های جدی به ساختمان و سیستم وارد کند. به همین دلیل، استفاده از تجهیزات ایمنی مانند شیرهای برقی و مانع‌های حفاظتی در مکان‌هایی که لوله‌ها از مسیرهای پر تردد عبور می‌کنند، ضروری است.
تطابق طراحی لوله‌کشی با شرایط آب و هوایی
در مناطقی با شرایط آب و هوایی متفاوت، باید لوله‌کشی سیستم‌های VRF طوری طراحی شود که بتواند در برابر تغییرات دمایی و رطوبتی مقاوم باشد. به عنوان مثال، در مناطق گرمسیری و یا مناطق با بارش‌های زیاد، استفاده از لوله‌های با پوشش‌های ضد زنگ و مقاوم در برابر خوردگی می‌تواند عمر مفید سیستم را افزایش دهد و از آسیب دیدن آن در اثر شرایط آب و هوایی جلوگیری کند.
اهمیت کنترل فشار در لوله‌کشی سیستم VRF
کنترل فشار در لوله‌کشی سیستم‌های VRF بسیار حائز اهمیت است. فشار مبرد باید در محدوده مشخصی قرار داشته باشد تا عملکرد سیستم بهینه و مصرف انرژی کمینه شود. در فرآیند نصب و طراحی لوله‌کشی، باید از ابزارهای مناسب مانند فشارسنج‌ها برای نظارت بر فشار مبرد استفاده کرد تا از تغییرات ناخواسته فشار در سیستم جلوگیری شود.
نقش لوله‌کشی در کاهش صدا و ارتعاشات
یکی از چالش‌های موجود در سیستم‌های VRF، کنترل صدا و ارتعاشات ناشی از جریان مبرد و عملکرد کمپرسور است. برای کاهش این مشکلات، لوله‌ها باید به‌گونه‌ای نصب شوند که از انتقال صدا و ارتعاشات به سایر بخش‌های ساختمان جلوگیری شود. استفاده از بست‌ها و نگهدارنده‌های ضد لرزش در نقاط حساس می‌تواند به کاهش انتقال ارتعاشات و صدا کمک کند.
پایش و نگهداری دوره‌ای لوله‌کشی
برای حفظ کارایی و عمر مفید سیستم VRF، پایش و نگهداری دوره‌ای لوله‌کشی امری ضروری است. بازدیدهای منظم از سیستم، بررسی اتصالات، لوله‌ها و شیرها برای اطمینان از عدم وجود نشتی و سایر مشکلات می‌تواند از بروز خرابی‌ها و نیاز به تعمیرات پرهزینه در آینده جلوگیری کند. استفاده از مواد شیمیایی ضد زنگ و ضد خوردگی در لوله‌ها نیز می‌تواند در این فرآیند موثر باشد.
شیوه‌های بهینه‌سازی لوله‌کشی برای کاهش مصرف انرژی
یکی از راه‌های کاهش مصرف انرژی در سیستم‌های VRF، بهینه‌سازی مسیر لوله‌کشی است. لوله‌کشی باید به‌گونه‌ای طراحی شود که مسیرهای کوتاه و مستقیم انتخاب شوند و تعداد اتصالات حداقل باشد تا از افت فشار و اتلاف انرژی جلوگیری شود. همچنین، عایق‌بندی مناسب لوله‌ها می‌تواند از اتلاف حرارتی و کاهش کارایی سیستم جلوگیری کند. این امر باعث می‌شود تا سیستم با کمترین مصرف انرژی بتواند بهترین عملکرد را ارائه دهد.
تأثیر آموزش و آشنایی تکنسین‌ها با مراحل نصب
آموزش صحیح تکنسین‌ها و پرسنل نصب از اهمیت بالایی برخوردار است. نصب نادرست یا عدم رعایت جزئیات فنی می‌تواند منجر به بروز مشکلاتی در سیستم شود که حتی در آینده می‌تواند هزینه‌های زیادی را به دنبال داشته باشد. تکنسین‌ها باید با استانداردهای بین‌المللی، روش‌های نصب صحیح و نحوه استفاده از ابزارهای تخصصی آشنا باشند تا بتوانند لوله‌کشی و نصب سیستم‌های VRF را با دقت و کیفیت بالا انجام دهند.
نتیجه‌گیری
در نهایت، طراحی و نصب صحیح لوله‌کشی در سیستم‌های VRF نقش حیاتی در بهینه‌سازی عملکرد و کاهش هزینه‌های عملیاتی ایفا می‌کند. رعایت اصول طراحی مناسب، استفاده از تجهیزات با کیفیت، رعایت استانداردهای ایمنی، و انجام پایش‌های دوره‌ای می‌توانند از بروز مشکلات و خرابی‌های زودهنگام جلوگیری کنند. با توجه به نکات ذکر شده، می‌توان از سیستم‌های VRF بهره‌برداری بهینه‌ای داشت و به افزایش راحتی و کارایی ساختمان کمک کرد.
