مقدمه
لوله درین فن‌کویل یکی از بخش‌هایی است که شاید در مقایسه با تجهیزاتی مانند کویل، فن یا موتور فن‌کویل ساده به نظر برسد، اما عملکرد صحیح آن برای جلوگیری از تجمع و سرریز آب اهمیت زیادی دارد. فن‌کویل در حالت سرمایش با عبور هوای مرطوب از روی کویل سرد، باعث تقطیر بخشی از رطوبت موجود در هوا می‌شود. این آب در سینی درین جمع شده و باید از طریق مسیر تخلیه به محل مناسب هدایت شود. اگر مسیر تخلیه به‌درستی طراحی یا اجرا نشده باشد، گرفتگی، برگشت آب، سرریز سینی و آب‌ریزی فن‌کویل می‌تواند اتفاق بیفتد.
در این مقاله بررسی می‌کنیم لوله درین فن‌کویل چیست، آب درین چگونه تولید می‌شود، لوله درین چگونه باید نصب شود، شیب آن چه اهمیتی دارد، چه زمانی به پمپ درین نیاز داریم و مشکلاتی مانند گرفتگی، بوی نامطبوع و آب دادن فن‌کویل چگونه ایجاد می‌شوند.
فن‌کویل چیست و چه زمانی آب تولید می‌کند؟

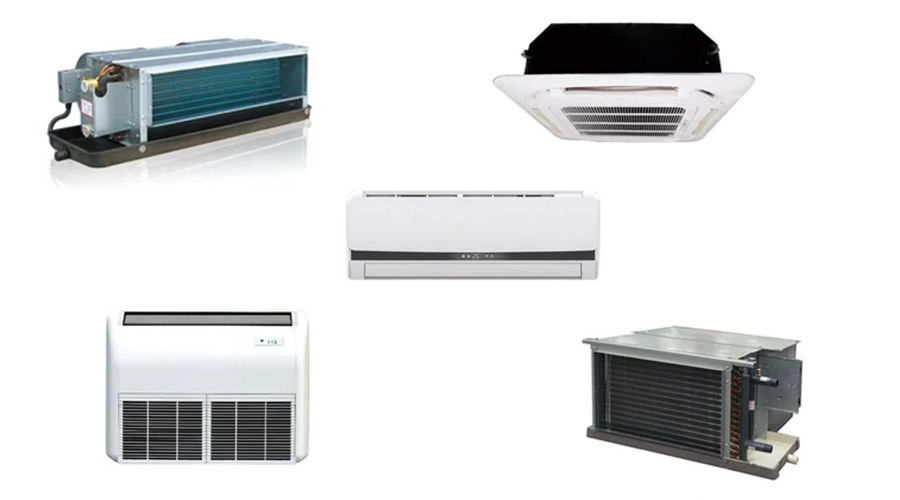

فن‌کویل یا Fan Coil Unit (FCU) یکی از تجهیزات رایج سیستم‌های تهویه مطبوع است که برای سرمایش یا گرمایش فضای داخلی استفاده می‌شود.

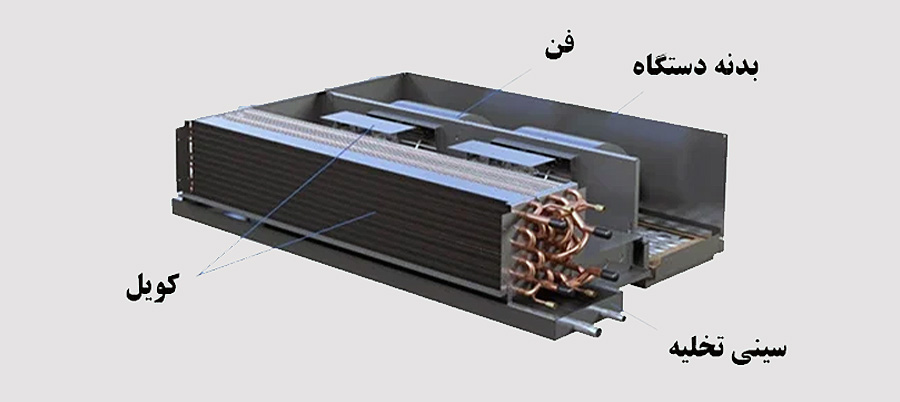

این دستگاه معمولاً از اجزایی مانند فن، کویل حرارتی، فیلتر، سینی درین و تجهیزات کنترلی تشکیل شده است.
در حالت گرمایش، آب گرم از منبعی مانند بویلر یا پکیج وارد کویل شده و گرمای خود را به هوای عبوری منتقل می‌کند.
در حالت سرمایش، آب سرد که معمولاً از چیلر یا مینی‌چیلر تأمین می‌شود وارد کویل شده و دمای سطح کویل کاهش پیدا می‌کند. وقتی هوای گرم و مرطوب اتاق از روی این سطح سرد عبور می‌کند، بخشی از رطوبت موجود در هوا به آب تبدیل می‌شود.
این آب باید در سینی درین جمع‌آوری و سپس از طریق لوله تخلیه از دستگاه خارج شود.
نکته: در حالت سرمایش، میزان آب تقطیرشده به عواملی مانند رطوبت نسبی، دمای هوای ورودی، دمای سطح کویل و مقدار هوای عبوری بستگی دارد.
لوله درین فن‌کویل چیست؟
لوله درین فن‌کویل، مسیر تخلیه آبی است که در اثر تقطیر رطوبت روی کویل سرمایشی ایجاد شده و در سینی درین دستگاه جمع می‌شود.
مسیر کلی تخلیه به شکل زیر است :
هوای مرطوب - کویل سرد - تقطیر رطوبت - سینی درین - لوله درین - محل تخلیه
وظیفه اصلی لوله درین، انتقال کنترل‌شده آب جمع‌شده در سینی درین به محل تخلیه است.
اگر این مسیر دچار گرفتگی، شکستگی، شیب نامناسب یا اجرای نادرست شود، آب نمی‌تواند به‌درستی از دستگاه خارج شود و احتمال سرریز سینی افزایش پیدا می‌کند. این موضوع در فن‌کویل‌های سقفی و توکار اهمیت بیشتری دارد، زیرا نشتی آب در این مدل‌ها می‌تواند به سقف کاذب، پوشش‌های داخلی و تجهیزات اطراف آسیب وارد کند.

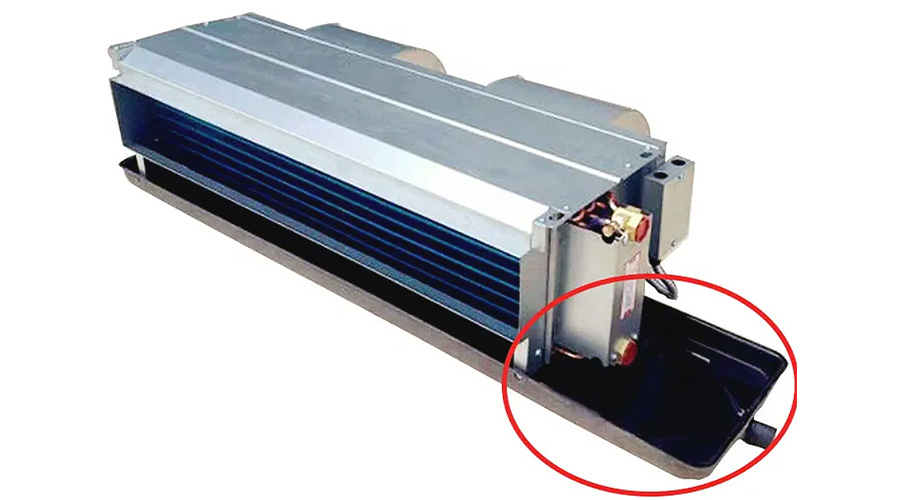

لوله درین فن‌کویل و مسیر تخلیه آب سینی درین
آب درین فن‌کویل چگونه تولید می‌شود؟
آبی که از طریق لوله درین فن‌کویل تخلیه می‌شود، عمدتاً حاصل تقطیر رطوبت موجود در هوای عبوری از روی کویل سرمایشی است.
برای مثال، وقتی هوای گرم و مرطوب اتاق از روی کویل سرد فن‌کویل عبور می‌کند، دمای هوای مجاور سطح کویل کاهش می‌یابد. اگر شرایط به نقطه شبنم برسد، بخشی از بخار آب موجود در هوا به قطرات آب تبدیل می‌شود.
این قطرات روی کویل تشکیل شده و به سمت سینی درین می‌ریزند.
سپس آب جمع‌شده باید از طریق خروجی سینی و لوله درین از فن‌کویل خارج شود.
بنابراین وجود آب در مسیر درین هنگام کارکرد سرمایشی فن‌کویل معمولاً بخشی طبیعی از عملکرد دستگاه است؛ مشکل زمانی ایجاد می‌شود که این آب به‌درستی تخلیه نشود.

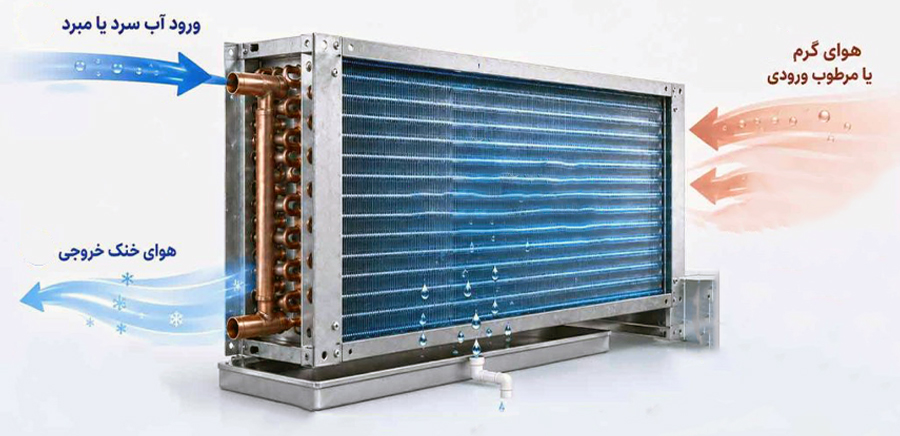

نحوه تولید آب تقطیر و تخلیه آن در فن‌کویل
اجزای سیستم تخلیه آب فن‌کویل
سیستم تخلیه آب فن‌کویل بسته به نوع دستگاه و شرایط نصب می‌تواند از چند بخش تشکیل شود.
سینی درین
سینی درین در زیر کویل سرمایشی قرار می‌گیرد و آب حاصل از تقطیر را جمع‌آوری می‌کند.
این سینی باید به‌درستی نصب شده باشد تا آب به سمت خروجی حرکت کند و در نقاط مختلف آن باقی نماند.
خروجی سینی درین
در سینی یک یا چند خروجی برای اتصال مسیر تخلیه وجود دارد. محل و طراحی این خروجی به مدل فن‌کویل بستگی دارد.
لوله درین
لوله درین از خروجی سینی، آب را به محل تخلیه هدایت می‌کند.
مسیر این لوله باید تا حد امکان ساده، قابل دسترسی و بدون نقاطی باشد که باعث تجمع آب یا گرفتگی شوند.
سیفون درین
در بعضی سیستم‌ها، با توجه به طراحی دستگاه و فشار استاتیکی اطراف سینی، استفاده صحیح از سیفون می‌تواند برای جلوگیری از مشکلات ناشی از اختلاف فشار ضروری باشد. نوع و ابعاد سیفون باید مطابق دستورالعمل سازنده و شرایط نصب تعیین شود و نمی‌توان یک شکل یا اندازه ثابت را برای تمام فن‌کویل‌ها در نظر گرفت.
پمپ درین
اگر مسیر تخلیه امکان ایجاد شیب مناسب برای تخلیه ثقلی نداشته باشد، ممکن است از پمپ درین استفاده شود.
پمپ، آب جمع‌شده را با فشار لازم به نقطه تخلیه منتقل می‌کند.
نحوه نصب لوله درین فن‌کویل
اجرای صحیح لوله درین فقط به اتصال یک لوله به خروجی سینی محدود نمی‌شود. مسیر تخلیه باید با توجه به مدل فن‌کویل، محل نصب، مسیر لوله‌کشی و نقطه تخلیه طراحی شود.
شیب لوله درین فن‌کویل
در سیستم‌های تخلیه ثقلی، لوله باید شیب مناسبی در جهت تخلیه داشته باشد تا آب بدون نیاز به پمپ حرکت کند.
مقدار دقیق شیب را نباید بدون توجه به مشخصات پروژه و دستورالعمل سازنده برای همه فن‌کویل‌ها یکسان در نظر گرفت.
هدف اصلی این است که مسیر لوله امکان تخلیه پیوسته آب را فراهم کند و در آن نقاطی برای جمع شدن آب ایجاد نشود.
شیب نامناسب یا ایجاد قسمت‌های شکم‌داده در لوله می‌تواند باعث ماندگاری آب، افزایش احتمال گرفتگی و برگشت آب به سمت دستگاه شود.
مسیر لوله درین را تا حد امکان ساده طراحی کنید
پیچ‌وخم‌های غیرضروری، زانوهای زیاد و مسیرهای نامناسب می‌توانند جریان آب را مختل کنند و دسترسی برای سرویس را دشوار کنند.
بهتر است مسیر لوله تا حد امکان کوتاه، منطقی و قابل بازدید طراحی شود.
از ایجاد نقاط پایین‌افتاده در مسیر جلوگیری کنید
اگر بخشی از لوله پایین‌تر از سایر قسمت‌ها قرار بگیرد و آب در آن جمع شود، احتمال ایجاد رسوب، رشد آلودگی و گرفتگی افزایش پیدا می‌کند.
به همین دلیل اجرای صحیح ساپورت‌ها و تثبیت مسیر لوله اهمیت دارد.
جنس لوله درین
بسته به نوع پروژه و طراحی سیستم، می‌توان از لوله‌هایی مانند PVC یا پلی‌اتیلن استفاده کرد.
انتخاب جنس، قطر و نوع اتصال باید با توجه به شرایط پروژه، دمای کاری، محل نصب و مشخصات فنی سیستم انجام شود.
محل تخلیه را به‌درستی انتخاب کنید
انتهای لوله درین باید به محل تخلیه مناسب هدایت شود.
تخلیه آب نباید به شکلی باشد که باعث آسیب به ساختمان، تجهیزات، نما یا فضای اطراف شود.

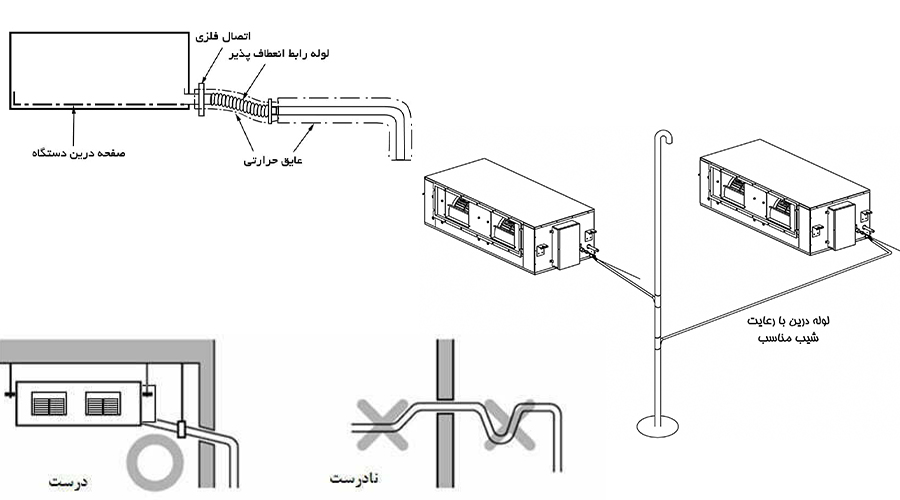

نصب صحیح لوله درین فن‌کویل با شیب مناسب
آیا لوله درین فن‌کویل به پمپ نیاز دارد؟
خیر؛ هر فن‌کویلی الزاماً به پمپ درین نیاز ندارد.
اگر شرایط نصب اجازه دهد که لوله درین با شیب مناسب اجرا شود و آب با نیروی گرانش تخلیه شود، می‌توان از سیستم تخلیه ثقلی استفاده کرد.
اما در شرایطی مانند :
نبود ارتفاع کافی برای ایجاد شیب
فاصله یا مسیر نامناسب تا نقطه تخلیه
برخی فن‌کویل‌های سقفی و توکار
محدودیت معماری محل نصب
ممکن است استفاده از پمپ درین ضروری یا عملی‌تر باشد.
در هر پروژه باید ابتدا شرایط نصب و مشخصات دستگاه بررسی شود و سپس درباره استفاده از پمپ تصمیم‌گیری شود.

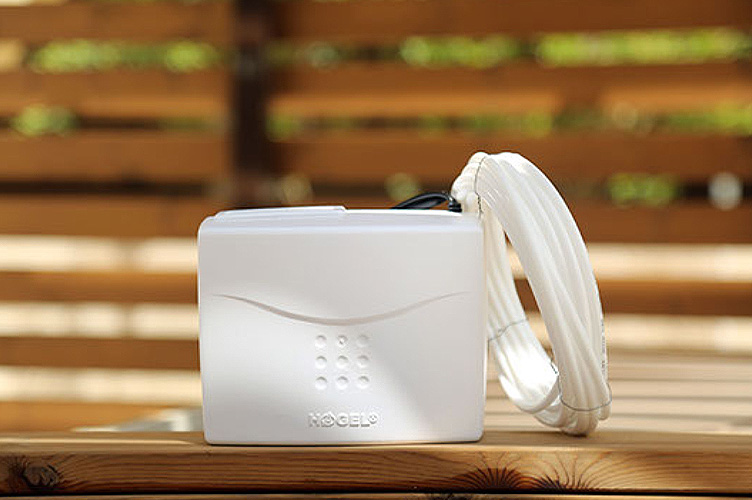

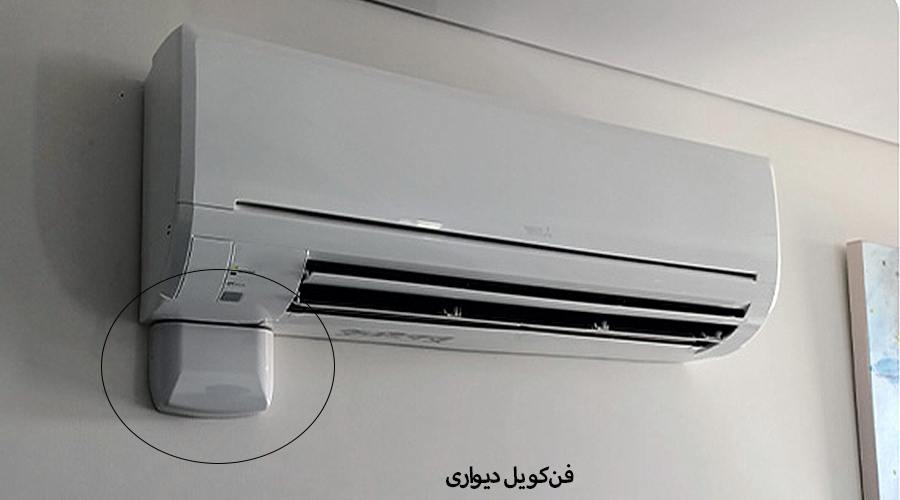

پمپ درین فن‌کویل برای تخلیه آب تقطیر
تفاوت لوله درین و پمپ درین چیست؟
این دو قطعه وظیفه یکسانی ندارند.
لوله درین مسیر انتقال آب از سینی درین به محل تخلیه است.
اما پمپ درین یک تجهیز مکانیکی است که در شرایطی که تخلیه ثقلی امکان‌پذیر نیست یا کافی نیست، آب را با فشار به سمت محل تخلیه منتقل می‌کند.
بنابراین می‌توان گفت :
لوله درین = مسیر انتقال آب
پمپ درین = تجهیز ایجادکننده فشار برای انتقال آب
در یک سیستم ممکن است فقط لوله درین وجود داشته باشد و در سیستم دیگری علاوه بر لوله، پمپ درین نیز مورد استفاده قرار گیرد.
چرا فن‌کویل آب می‌دهد؟
آب دادن فن‌کویل یکی از مشکلاتی است که ممکن است به دلایل مختلف ایجاد شود و نباید همیشه آن را به خرابی خود دستگاه نسبت داد.
مهم‌ترین عوامل عبارت‌اند از :
گرفتگی لوله درین
اگر مسیر تخلیه مسدود شود، آب داخل سینی باقی می‌ماند و در نهایت ممکن است از سینی سرریز کند.
شیب نامناسب لوله
اگر شیب کافی وجود نداشته باشد یا مسیر لوله در نقاطی پایین بیفتد، تخلیه آب به‌درستی انجام نمی‌شود.
شکستگی یا جدا شدن اتصال لوله
اتصالات مسیر درین باید به‌درستی اجرا شوند. جدا شدن اتصال می‌تواند باعث نشت آب در محل نصب شود.
کثیف بودن سینی درین
تجمع رسوبات و آلودگی در سینی می‌تواند مسیر خروجی آب را مسدود کند.
مشکل در پمپ درین
در سیستم‌هایی که پمپ درین دارند، خرابی پمپ، گیرکردن شناور یا مشکلات برقی می‌تواند باعث توقف تخلیه آب شود.
یخ‌زدگی کویل
در شرایط خاص، کاهش بیش از حد دمای کویل می‌تواند باعث تشکیل یخ شود. پس از ذوب شدن یخ، حجم آب تولیدشده افزایش پیدا می‌کند و اگر سیستم تخلیه مشکل داشته باشد، احتمال سرریز افزایش می‌یابد.
کثیفی فیلتر یا کاهش جریان هوا
کثیف بودن فیلتر می‌تواند جریان هوای عبوری از دستگاه را کاهش دهد و در برخی شرایط روی وضعیت عملکرد کویل تأثیر بگذارد. بنابراین در صورت آب‌ریزی فن‌کویل، بررسی فیلتر و جریان هوا نیز می‌تواند بخشی از عیب‌یابی باشد.

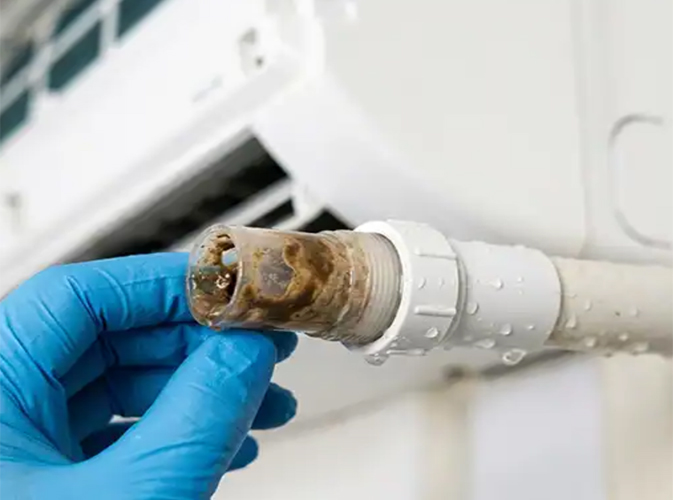

گرفتگی لوله درین فن‌کویل و سرریز شدن آب
گرفتگی لوله درین فن‌کویل چه علائمی دارد؟
برخی نشانه‌های رایج عبارت‌اند از :
جمع شدن آب در سینی درین
آب‌ریزی از فن‌کویل
سرریز شدن سینی
کاهش یا توقف تخلیه آب از انتهای لوله
ایجاد بوی نامطبوع
باقی ماندن آب در مسیر
ایجاد رطوبت در سقف کاذب اطراف فن‌کویل
اگر فن‌کویل سقفی یا توکار باشد، بی‌توجهی به این علائم می‌تواند باعث آسیب به بخش‌های اطراف دستگاه شود.
چگونه لوله درین فن‌کویل را تمیز کنیم؟
روش تمیزکاری به نوع دستگاه و شرایط سیستم بستگی دارد.
در یک سرویس اصولی معمولاً باید :
1. دستگاه از نظر ایمنی خاموش شود.
2. وضعیت سینی درین بررسی شود.
3. مسیر خروجی و لوله درین از نظر گرفتگی بررسی شود.
4. آلودگی و رسوبات موجود در سینی پاک شود.
5. مسیر لوله بررسی و در صورت نیاز تمیز شود.
6. عملکرد تخلیه آب آزمایش شود.
7. در صورت وجود پمپ درین، عملکرد پمپ و تجهیزات کنترلی آن نیز بررسی شود.
استفاده از فشار یا مواد شیمیایی نامناسب بدون شناخت جنس لوله و ساختار سیستم می‌تواند به تجهیزات آسیب بزند.
اگر گرفتگی شدید باشد یا مسیر لوله در داخل سقف کاذب قرار گرفته باشد، بهتر است عیب‌یابی و رفع گرفتگی توسط تکنسین متخصص انجام شود.
بوی نامطبوع از فن‌کویل؛ آیا مشکل از لوله درین است؟
بوی نامطبوع می‌تواند دلایل مختلفی داشته باشد و نمی‌توان آن را صرفاً به لوله درین نسبت داد.
آب راکد، آلودگی سینی درین، آلودگی فیلتر، رشد میکروبی در محیط‌های مرطوب و حتی نحوه اتصال مسیر تخلیه به سیستم فاضلاب می‌توانند در ایجاد بو نقش داشته باشند.
به همین دلیل در صورت وجود بوی نامطبوع، باید سینی درین، مسیر تخلیه، فیلتر، کویل و نحوه اتصال به محل تخلیه بررسی شوند.
عایق‌کاری لوله درین فن‌کویل ضروری است؟
در بعضی شرایط، عایق‌کاری مسیر درین می‌تواند برای جلوگیری از تشکیل شبنم روی سطح خارجی لوله و آسیب ناشی از تقطیر رطوبت روی سطوح اطراف ضروری باشد. این موضوع به محل عبور لوله، شرایط دمایی آب و محیط اطراف، رطوبت و نوع اجرای سیستم بستگی دارد. به‌خصوص در مسیرهایی که لوله درین در فضای سقف کاذب و در کنار سطوح حساس به رطوبت عبور می‌کند، طراحی و اجرای صحیح آن اهمیت بیشتری پیدا می‌کند.
نکات مهم برای جلوگیری از مشکلات لوله درین فن‌کویل
برای کاهش احتمال آب‌ریزی و گرفتگی، این موارد را جدی بگیرید :
مسیر لوله را با شیب مناسب اجرا کنید.
از ایجاد شکم در مسیر لوله جلوگیری کنید.
مسیر تخلیه را بیش از حد طولانی و پیچیده نکنید.
خروجی سینی درین را تمیز نگه دارید.
عملکرد پمپ درین را در سیستم‌های مجهز به پمپ بررسی کنید.
سینی درین را در سرویس‌های دوره‌ای تمیز کنید.
محل اتصال لوله را از نظر نشتی بررسی کنید.
در صورت نیاز، بخش‌های مناسب مسیر را عایق‌کاری کنید.
محل تخلیه نهایی را به‌درستی انتخاب کنید.
در فن‌کویل‌های توکار و سقفی، مسیر درین را قبل از بسته شدن سقف به‌طور کامل تست کنید.
سرویس و نگهداری سیستم درین فن‌کویل
نگهداری سیستم تخلیه نباید فقط زمانی انجام شود که دستگاه آب می‌دهد.
در سرویس دوره‌ای بهتر است وضعیت موارد زیر بررسی شود :
سینی درین :
بررسی تجمع آلودگی، رسوب و آب باقی‌مانده.
لوله درین :
بررسی مسیر، اتصالات، گرفتگی، شکستگی و شیب.
پمپ درین :
در صورت وجود، بررسی عملکرد پمپ، شناور و اتصالات.
فیلتر و کویل :
بررسی وضعیت جریان هوا و تمیزی اجزای دستگاه.
محل تخلیه :
بررسی اینکه آب بدون برگشت یا تجمع از سیستم خارج می‌شود.
به‌خصوص قبل از شروع فصل سرمایش، بررسی سیستم درین می‌تواند از بسیاری از مشکلاتی که بعداً به شکل آب‌ریزی ظاهر می‌شوند جلوگیری کند.
چرا طراحی صحیح درین فن‌کویل اهمیت دارد؟
درین یک سیستم فرعی بی‌اهمیت نیست. طراحی نادرست آن می‌تواند باعث ایجاد مشکلاتی شود که گاهی هزینه تعمیر آنها از هزینه اجرای صحیح اولیه بسیار بیشتر است. برای مثال، در یک فن‌کویل سقفی توکار، گرفتگی لوله ممکن است باعث سرریز آب در داخل سقف کاذب شود. در این حالت علاوه بر خود دستگاه، ممکن است سقف، عایق‌ها، پوشش‌ها و تجهیزات اطراف نیز آسیب ببینند. به همین دلیل بهتر است مسیر تخلیه از همان مرحله طراحی و اجرای تأسیسات مکانیکی به‌صورت اصولی پیش‌بینی شود.
سوالات متداول درباره لوله درین فن‌کویل
لوله درین فن‌کویل چه کاری انجام می‌دهد؟
لوله درین آب حاصل از تقطیر رطوبت روی کویل سرمایشی را از سینی درین به محل تخلیه منتقل می‌کند.
چرا فن‌کویل آب می‌دهد؟
گرفتگی لوله درین، شیب نامناسب، مشکل سینی درین، خرابی پمپ درین، جدا شدن اتصالات و برخی مشکلات عملکردی دستگاه می‌توانند باعث آب‌ریزی فن‌کویل شوند.
آیا همه فن‌کویل‌ها به پمپ درین نیاز دارند؟
خیر. اگر تخلیه آب با شیب مناسب و به‌صورت ثقلی امکان‌پذیر باشد، الزاماً به پمپ نیاز نیست. پمپ در شرایطی استفاده می‌شود که تخلیه ثقلی امکان‌پذیر یا کافی نباشد.
شیب لوله درین فن‌کویل چقدر باید باشد؟
مقدار شیب به شرایط پروژه، نوع دستگاه و دستورالعمل سازنده بستگی دارد. اصل مهم این است که در سیستم تخلیه ثقلی، مسیر به‌گونه‌ای اجرا شود که آب به‌صورت پیوسته به سمت محل تخلیه حرکت کند و در مسیر جمع نشود.
اگر لوله درین فن‌کویل گرفته باشد چه اتفاقی می‌افتد؟
آب در سینی درین جمع می‌شود و ممکن است از سینی سرریز کرده و باعث آب‌ریزی از فن‌کویل شود.
آیا لوله درین فن‌کویل باید عایق شود؟
در بعضی شرایط بله. نیاز به عایق‌کاری به شرایط محیط، دمای مسیر، رطوبت و محل عبور لوله بستگی دارد و باید در طراحی سیستم مشخص شود.
آیا آب خارج‌شده از لوله درین فن‌کویل طبیعی است؟
در زمان سرمایش، تولید آب تقطیرشده و تخلیه آن از مسیر درین طبیعی است. آنچه مشکل محسوب می‌شود، تخلیه نشدن آب یا نشت آن از مسیرهای غیرمجاز است.
چرا از فن‌کویل بوی بد می‌آید؟
بوی نامطبوع می‌تواند به دلیل آب راکد، آلودگی سینی درین، گرفتگی مسیر تخلیه، کثیفی فیلتر یا کویل و مشکلات اتصال مسیر درین به وجود بیاید.
بهترین جنس برای لوله درین فن‌کویل چیست؟
انتخاب جنس به شرایط پروژه و مشخصات اجرایی بستگی دارد و نمی‌توان یک جنس را برای تمام پروژه‌ها بهترین گزینه دانست. PVC و پلی‌اتیلن از گزینه‌های رایج هستند.
جمع‌بندی
لوله درین فن‌کویل وظیفه دارد آب حاصل از تقطیر رطوبت در زمان سرمایش را از سینی درین به محل تخلیه منتقل کند. اگر این مسیر به‌درستی طراحی و اجرا شود، تخلیه آب به شکل کنترل‌شده انجام می‌شود و احتمال سرریز سینی و آب‌ریزی کاهش پیدا می‌کند. در مقابل، گرفتگی، شیب نامناسب، شکستگی، اتصالات نادرست، تجمع آب یا خرابی پمپ درین می‌تواند باعث مشکلاتی مانند آب‌ریزی، رطوبت سقف کاذب و بوی نامطبوع شود. بنابراین طراحی مسیر درین، اجرای صحیح شیب، انتخاب مناسب مسیر تخلیه، تست سیستم و سرویس دوره‌ای بخش مهمی از نصب و نگهداری فن‌کویل محسوب می‌شود. در فن‌کویل‌های سقفی و توکار، توجه به سیستم درین اهمیت بیشتری دارد؛ زیرا یک مشکل کوچک در مسیر تخلیه می‌تواند در صورت تشخیص دیرهنگام به بخش‌های اطراف دستگاه آسیب وارد کند.
