مقدمه
چیلرها به‌عنوان قلب تپنده سیستم‌های تهویه مطبوع، نقش بسیار مهمی در تأمین سرمایش ساختمان‌ها و صنایع ایفا می‌کنند. این دستگاه‌ها با خنک کردن آب، محیطی مطبوع و دلپذیر را برای ساکنان و کارکنان فراهم می‌آورند. در این مقاله، به بررسی جامع چیلرهای تراکمی، انواع، عملکرد، مزایا، معایب و عوامل مؤثر در انتخاب آن‌ها پرداخته خواهد شد.
عملکرد چیلر تراکمی
چیلرهای تراکمی با استفاده از سیکل تراکمی، آب را خنک کرده و این آب سرد به دستگاه‌هایی نظیر فن‌کویل‌ها و هواسازها منتقل می‌شود. آبی که توسط چیلر سرد می‌شود، از طریق لوله‌ها به این دستگاه‌ها هدایت شده و پس از جذب گرمای محیط، دوباره به چیلر باز می‌گردد. این چرخه به طور مداوم تکرار می‌شود تا دمای مناسب محیط حفظ شود.
انتخاب ظرفیت مناسب چیلر
برای دستیابی به عملکرد بهینه چیلر، انتخاب ظرفیت مناسب بسیار حیاتی است. ظرفیت چیلر باید بر اساس نیاز واقعی ساختمان و بار حرارتی آن، به خصوص در ساعات پیک گرمایی، محاسبه شود. به طور کلی، برآورد ظرفیت چیلر بر اساس عوامل مختلفی از جمله دمای محیط خارجی، سطح پنجره‌ها و سطوح خارجی ساختمان انجام می‌شود. برای تخمین تقریبی، معمولاً بصورت سرانگشتی به ازای هر 30 تا 40 متر مربع فضا، یک تن تبرید (TR) در نظر گرفته می‌شود.
انواع چیلرهای تراکمی
چیلرهای تراکمی را می‌توان از دو جهت بررسی کرد: از نظر نوع کندانسور و نوع کمپرسور.

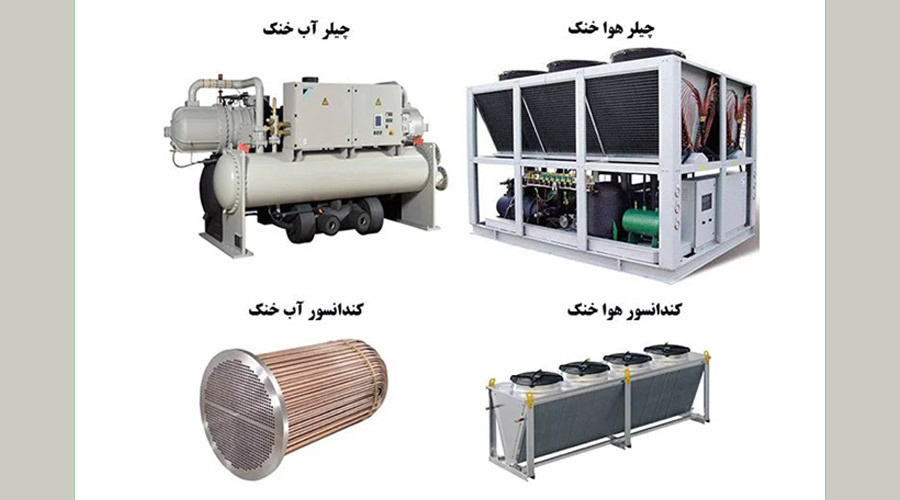

1. انواع چیلرهای تراکمی از نظر کندانسور
چیلرهای تراکمی از نظر نوع کندانسور به دو دسته تقسیم می‌شوند:
الف) چیلرهای آبی (آب‌خنک)
در چیلرهای آبی، مبرد داخل کندانسور به وسیله آب خنک می‌شود. این آب، گرمای مبرد را جذب کرده و سپس به برج خنک‌کننده هدایت می‌شود تا خنک شود و دوباره به مدار بازگردد. این نوع چیلرها به دلیل ضریب عملکرد (COP) بالا و مصرف برق کمتر، انتخاب مناسبی برای مکان‌هایی با موتورخانه هستند.
مزایای چیلرهای آبی :
ضریب عملکرد بالا
امکان نصب در موتورخانه
معایب چیلرهای آبی :
محدودیت اقلیمی (عدم کارکرد مناسب در مناطق گرم و مرطوب)
مصرف بالای آب
نیاز به آب نرم با سختی پایین (50ppm)

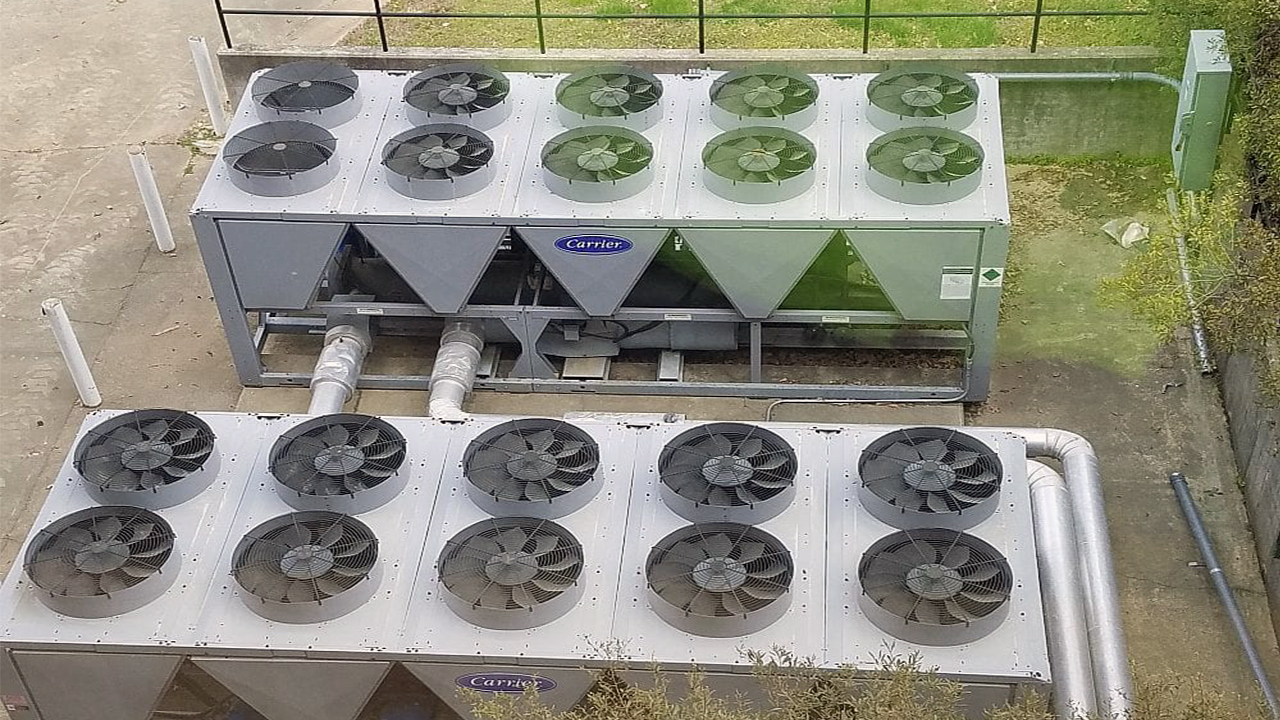

ب) چیلرهای هوایی (هوا‌خنک)
در این چیلرها، مبرد داخل کندانسور به وسیله هوا خنک می‌شود. این فرایند به کمک فن‌هایی انجام می‌شود که هوا را از روی کویل‌های کندانسور عبور می‌دهند و باعث تقطیر مبرد می‌شوند. چیلرهای هوایی مصرف آب تقریباً صفر دارند و در انواع شرایط اقلیمی قابل استفاده هستند.
مزایای چیلرهای هوایی :
قابلیت کارکرد در تمامی اقلیم‌ها
مصرف آب ناچیز
نصب آسان در فضای باز
معایب چیلرهای هوایی :
ضریب عملکرد پایین‌تر نسبت به چیلرهای آبی
نیاز به فضای باز برای نصب (پشت‌بام یا حیاط)
ایجاد صدای اضافه به علت کارکرد فن‌ها
2. انواع چیلرهای تراکمی از نظر کمپرسور
کمپرسور یکی از مهم‌ترین بخش‌های چیلر است که وظیفه ایجاد جریان مبرد و اختلاف فشار در سیستم را بر عهده دارد. چیلرهای تراکمی از نظر نوع کمپرسور به چهار دسته اصلی تقسیم می‌شوند:
الف) چیلر با کمپرسور رفت و برگشتی
کمپرسورهای رفت و برگشتی (سیلندر پیستونی) در گذشته بیشتر استفاده می‌شدند، اما امروزه به دلیل تعداد قطعات متحرک زیاد، خرابی‌های مکرر و ضریب عملکرد پایین کمتر مورد توجه قرار می‌گیرند. این کمپرسورها در مناطق گرمسیر (حاره ای) و مرطوب به دلیل بالا بودن فشار کندانسور کاربرد دارند.
ب) چیلر با کمپرسور اسکرال
کمپرسورهای اسکرال (Scroll Compressors) عموماً در ظرفیت‌های 5 تا 100 تن تبرید تولید می‌شوند. این چیلرها دارای صدای پایین، لرزش کم و تنوع در سیستم‌های کنترل هستند و به همین دلیل برای نصب در پشت‌بام‌ها گزینه مناسبی محسوب می‌شوند.
ج) چیلر با کمپرسور اسکرو
کمپرسورهای اسکرو (Screw Compressors) معمولاً در ظرفیت‌های 40 تا 400 تن تبرید تولید می‌شوند و ضریب عملکرد بالاتری نسبت به کمپرسورهای اسکرال دارند. این کمپرسورها با صدای کمتر و قابلیت کنترل دقیق ظرفیت، گزینه ایده‌آلی برای پروژه‌های بزرگ به شمار می‌آیند.
د) چیلر با کمپرسور سانتریفیوژ
کمپرسورهای سانتریفیوژ (Centrifugal Compressors) معمولاً در ظرفیت‌های بالاتر از 200 تن تبرید تولید می‌شوند و برای پروژه‌های بزرگ و سنگین مناسب هستند. این کمپرسورها با استفاده از سیستم کنترل ظرفیت پیشرفته و ضریب عملکرد بالا، یکی از بهترین گزینه‌ها برای سرمایش بزرگ‌مقیاس به شمار می‌روند.
عوامل مؤثر در انتخاب چیلر تراکمی
انتخاب چیلر تراکمی مناسب برای یک پروژه به عوامل متعددی بستگی دارد که باید با دقت بررسی شوند تا بهترین گزینه انتخاب شود. در ادامه به برخی از مهم‌ترین عوامل مؤثر در انتخاب چیلر تراکمی اشاره می‌کنیم :
1. نوع پروژه و کاربری ساختمان کاربری ساختمان (مسکونی، اداری، صنعتی، یا تجاری) تأثیر زیادی بر نوع و ظرفیت چیلر انتخابی دارد. برای مثال، ساختمان‌های اداری معمولاً به چیلرهایی با ظرفیت متوسط تا بالا نیاز دارند، در حالی که برای کاربردهای صنعتی ممکن است نیاز به چیلرهای با ظرفیت بسیار بالا باشد.
2. شرایط آب و هوایی منطقه اقلیم محل نصب تأثیر مستقیمی بر انتخاب نوع کندانسور دارد. در مناطق گرم و مرطوب، استفاده از چیلرهای هوایی به دلیل مصرف کمتر آب و سازگاری بهتر با شرایط اقلیمی ترجیح داده می‌شود، در حالی که در مناطق با دسترسی مناسب به آب، چیلرهای آبی به دلیل ضریب عملکرد بالاتر انتخاب بهتری هستند.
3. محدودیت فضا فضای موجود برای نصب چیلر، یکی از عوامل کلیدی در انتخاب بین چیلرهای آبی و هوایی است. چیلرهای آبی معمولاً نیاز به برج خنک‌کننده و فضای موتورخانه دارند، در حالی که چیلرهای هوایی را می‌توان در فضای باز نصب کرد.
4. مصرف انرژی و هزینه‌های عملیاتی بهره‌وری انرژی (EER یا COP) یکی از مهم‌ترین معیارها برای انتخاب چیلر است. چیلرهایی با ضریب عملکرد بالا در طولانی‌مدت هزینه‌های انرژی را کاهش می‌دهند و از نظر اقتصادی به‌صرفه هستند.
5. نگهداری و تعمیرات هزینه‌ها و نیازهای نگهداری و تعمیرات چیلر نیز باید در انتخاب آن مدنظر قرار گیرد. چیلرهای هوایی به دلیل عدم نیاز به برج خنک‌کننده معمولاً نگهداری ساده‌تری دارند.
6. عمر مفید و قابلیت اطمینان دوام و قابلیت اطمینان چیلر در شرایط کاری مختلف، یکی دیگر از عوامل حیاتی در انتخاب آن است. چیلرهایی با کمپرسورهای اسکرو و سانتریفیوژ معمولاً عمر مفید بالاتری دارند و برای پروژه‌های بلندمدت مناسب هستند.
فناوری‌های نوین در چیلرهای تراکمی
با پیشرفت‌های اخیر در صنعت تهویه مطبوع، چیلرهای تراکمی به فناوری‌های نوینی مجهز شده‌اند که بهره‌وری انرژی و عملکرد کلی آن‌ها را بهبود بخشیده است :
1. کمپرسورهای اینورتر : استفاده از کمپرسورهای مجهز به فناوری اینورتر، مصرف انرژی را کاهش داده و عملکرد چیلر را در بارهای جزئی بهبود می‌بخشد.
2. کنترل‌های هوشمند : سیستم‌های کنترل پیشرفته با استفاده از هوش مصنوعی و اینترنت اشیا (IoT)، امکان مدیریت و پایش دقیق عملکرد چیلر را فراهم می‌کنند.
3. مبردهای دوستدار محیط زیست : استفاده از مبردهای با پتانسیل گرمایش جهانی (GWP) پایین، اثرات زیست‌محیطی چیلرهای تراکمی را کاهش می‌دهد.
4. سیستم‌های بازیافت انرژی : برخی چیلرها به فناوری بازیافت حرارت مجهز هستند که امکان استفاده مجدد از گرمای تلف شده را فراهم می‌کند.
مزایا و معایب چیلرهای تراکمی
مزایا :
• راندمان بالا : چیلرهای تراکمی به‌ویژه در مدل‌های آبی، راندمان انرژی بالایی دارند.
• قابلیت انعطاف : امکان استفاده در پروژه‌های متنوع از جمله مسکونی، تجاری و صنعتی.
• طول عمر بالا : به‌ویژه در چیلرهای با کمپرسورهای اسکرو و سانتریفیوژ.
• تنوع ظرفیت : در ظرفیت‌های مختلف قابل تولید و عرضه هستند.
معایب :
• هزینه اولیه بالا : نصب و راه‌اندازی چیلرهای تراکمی، به‌ویژه مدل‌های آبی، هزینه‌بر است.
• مصرف آب : در چیلرهای آبی، مصرف آب قابل توجهی وجود دارد که در مناطقی با محدودیت منابع آبی مشکل‌ساز است.
• حساسیت به شرایط اقلیمی : برخی از انواع چیلرهای تراکمی در شرایط خاص اقلیمی کارایی کمتری دارند.
کاربردهای چیلرهای تراکمی
چیلرهای تراکمی به دلیل تنوع در ظرفیت و ویژگی‌های عملکردی، در کاربردهای مختلفی مورد استفاده قرار می‌گیرند :
• ساختمان‌های مسکونی و تجاری : برای تأمین سرمایش مطبوع و آب خنک مورد نیاز.
• صنایع : در فرآیندهای تولیدی که به خنک‌سازی دقیق نیاز دارند، مانند صنایع غذایی و داروسازی.
• بیمارستان‌ها و مراکز درمانی : برای حفظ دمای مناسب و کنترل شرایط محیطی.
• مراکز داده و سرورها : جهت خنک‌سازی تجهیزات الکترونیکی حساس.
نتیجه‌گیری
چیلرهای تراکمی به عنوان یکی از پرکاربردترین تجهیزات تهویه مطبوع، نقش کلیدی در تأمین سرمایش ساختمان‌ها و صنایع دارند. انتخاب مناسب نوع و ظرفیت چیلر با توجه به شرایط پروژه، بهره‌وری انرژی و هزینه‌های عملیاتی را بهینه می‌کند. با بهره‌گیری از فناوری‌های نوین و رعایت اصول طراحی، می‌توان عملکرد چیلرهای تراکمی را به‌طور قابل توجهی بهبود بخشید و عمر مفید آن‌ها را افزایش داد. توجه به عوامل اقلیمی، مصرف انرژی و نیازهای نگهداری از جمله مهم‌ترین مواردی است که باید در انتخاب این تجهیزات مدنظر قرار گیرد.
