مقدمه
در دنیای امروزی که آسایش و کیفیت محیط‌های کاری و زندگی اهمیت بسیاری پیدا کرده، سیستم‌های تهویه مطبوع به عنوان یکی از مهم‌ترین ابزارها در ایجاد شرایط مطلوب شناخته می‌شوند. روفتاپ‌پکیج، یکی از راه‌حل‌های نوین و جامع در این حوزه است که با ترکیب کارایی چیلر و هواساز در یک دستگاه، امکان کنترل دقیق دما، رطوبت و کیفیت هوا را فراهم می‌آورد. این سیستم با بهره‌گیری از فناوری‌های پیشرفته، گزینه‌ای مناسب برای فضاهای صنعتی، تجاری و حتی آموزشی محسوب می‌شود و می‌تواند نیازهای سرمایشی و گرمایشی محیط‌های بزرگ را به شکلی بهینه برآورده سازد.
روفتاپ پکیج چیست ؟

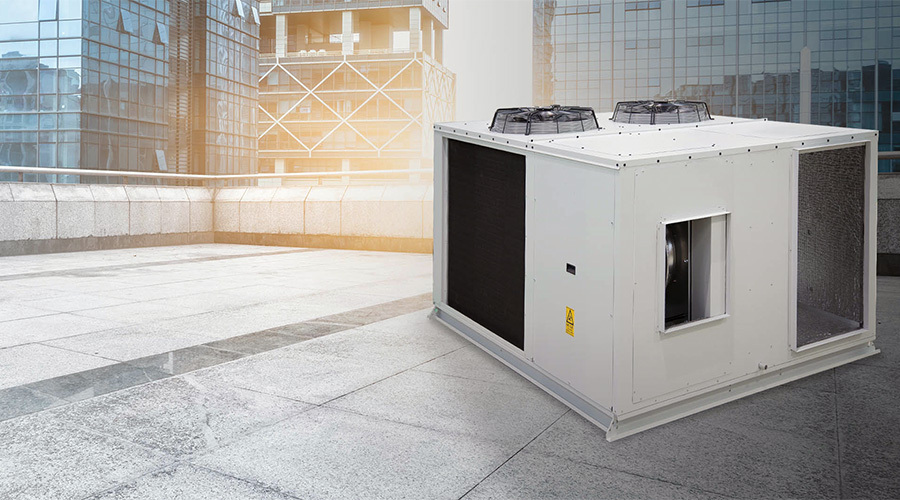

روفتاپ‌پکیج، یک سیستم یکپارچه است که ترکیبی از چیلر و هواساز را در خود دارد و به عنوان راه‌حلی جامع برای تهویه مطبوع و مدیریت دما در محیط‌های مختلف مورد استفاده قرار می‌گیرد. این دستگاه می‌تواند عملیات سرمایش، گرمایش و تصفیه هوا را انجام دهد. ساختار داخلی روفتاپ‌پکیج شامل چیلر هوا‌خنک، کویل‌های مبرد و آب‌گرم، الکتروفن و فیلترهای هوا می‌باشد.
حالت سرمایش و گرمایش روفتاپ پکیج
در حالت سرمایش، در مرحله اول، مبرد توسط کمپرسور فشرده شده و فشار آن افزایش می‌یابد. این فرآیند موجب داغ شدن مبرد و متراکم شدن آن می‌شود. مبرد با فشار بالا و دمای بالا وارد کویل کندانسور می‌شود، جایی که تحت تأثیر هوای عبوری از روی فن‌های کندانسور خنک می‌شود و به مایع تبدیل می‌گردد.
سپس مایع مبرد از طریق شیر انبساط عبور کرده و فشار آن به طور ناگهانی کاهش می‌یابد. این کاهش فشار باعث می‌شود که مبرد دمای خود را از دست بدهد و وارد مرحله بعدی چرخه، یعنی کویل اواپراتور، شود. در این مرحله، مبرد با جذب حرارت از محیط اطراف خود، دوباره تبخیر شده و به گاز تبدیل می‌شود. هوای محیط که از روی کویل اواپراتور عبور می‌کند، گرمای خود را به مبرد انتقال می‌دهد و در نتیجه دمای آن کاهش می‌یابد.
در حالت گرمایش نیز، آب‌گرم از موتورخانه یا دستگاه پکیج به کویل آب‌گرم منتقل می‌شود و الکتروفن با عبور دادن هوا از روی این کویل، دمای هوا را افزایش می‌دهد.
روفتاپ‌پکیج‌ها دارای سه کانال اصلی هستند : هوای رفت، هوای برگشت و هوای تازه. این دستگاه‌ها همچنین به عنوان "پکیج‌های پشت‌بامی" شناخته می‌شوند و به دلیل قابلیت‌های متعدد خود، برای فضاهای تجاری و صنعتی که نیاز به مدیریت مؤثر دما و تهویه دارند، گزینه‌ای ایده‌آل به شمار می‌آیند. طراحی این سیستم‌ها به گونه‌ای است که می‌توانند به طور کارآمدی هوای محیط را تصفیه کرده و شرایط مطلوبی برای کار و زندگی فراهم کنند.

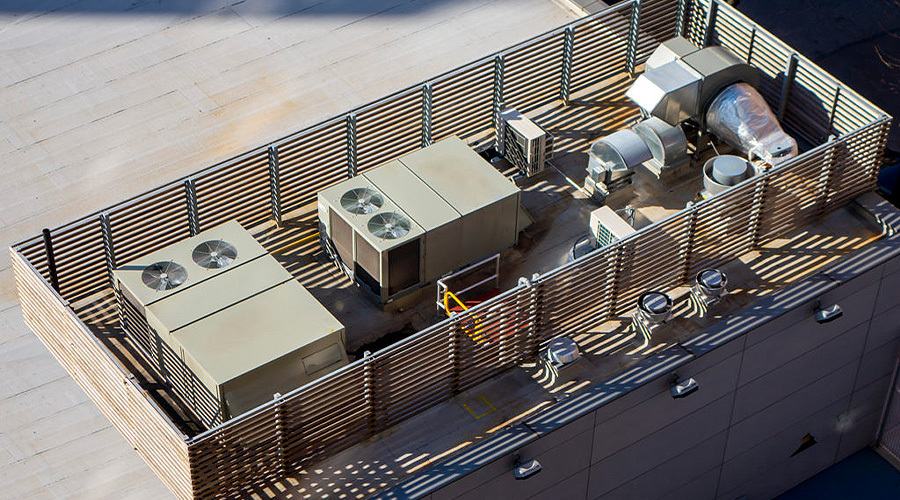

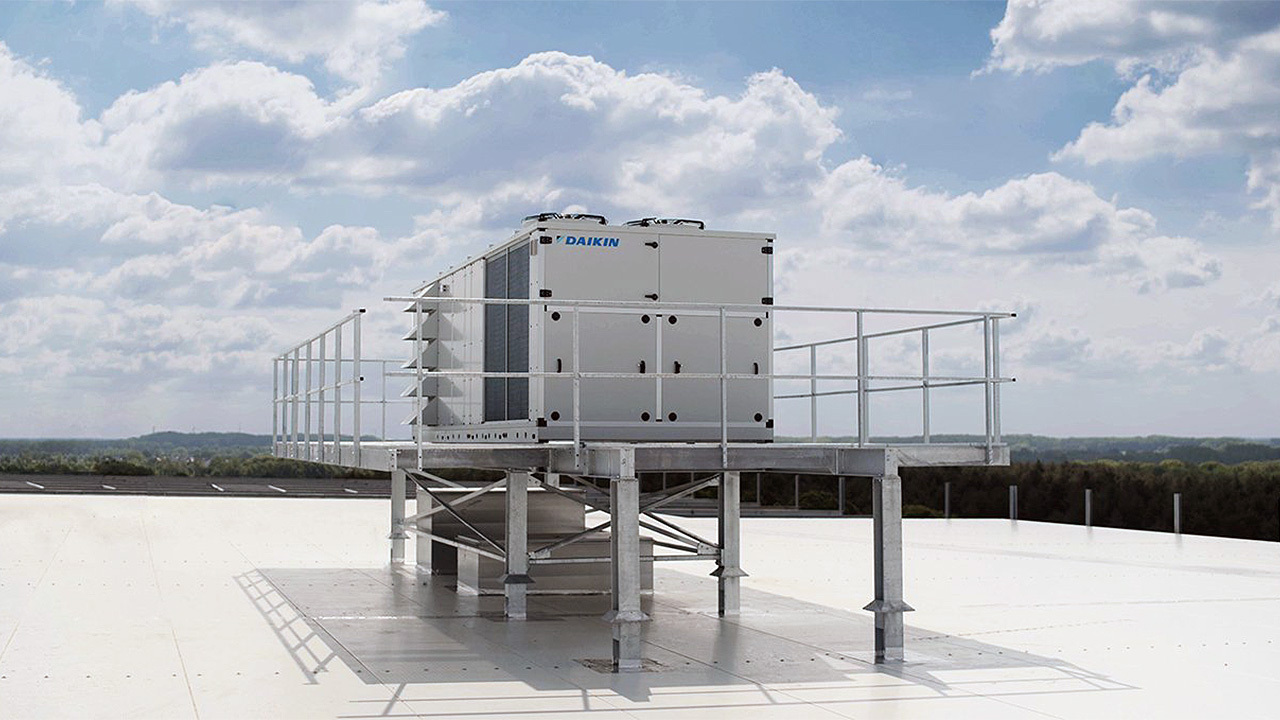

دستگاه روفتاپ پکیج معمولاً در فضای باز و به‌ویژه بر روی پشت‌بام ساختمان‌ها نصب می‌شود. این دستگاه طراحی شده تا سه جریان هوایی متفاوت را مدیریت کند: دریچه ورودی هوای تازه، دریچه بازگشت هوای داخلی به دستگاه، و دریچه خروجی که هوای تصفیه‌شده و تنظیم‌شده را به قسمت‌های مختلف ساختمان منتقل می‌کند. فرآیند کار به این صورت است که هوای تازه با هوای برگشتی ترکیب می‌شود و پس از عبور از فیلترهای دستگاه و سرمایش یا گرمایش مناسب، از دریچه خروجی خارج و از طریق سیستم کانال‌کشی وارد فضای داخلی ساختمان می‌شود.
یکی از مزایای مهم دستگاه روفتاپ پکیج این است که به‌واسطه استفاده از سیکل تبرید تراکمی، سیستم سرمایش آن به‌طور مؤثری عمل می‌کند. از سوی دیگر، گرمایش این دستگاه نیز به‌واسطه تأمین آب‌گرم از موتورخانه یا پکیج بسیار راحت و مطبوع است.
این دستگاه به دلیل حجم بالای هوا و نیاز به سیستم کانال‌کشی گسترده، برای محیط‌های مسکونی و اداری با محدودیت‌هایی مواجه می‌شود. به‌ویژه در فضاهایی که ارتفاع سقف آن‌ها بالای 3 متر است و به هوای زیادی برای تهویه نیاز دارند، این دستگاه گزینه مناسبی برای ایجاد شرایط مطلوب سرمایشی و گرمایشی است. به همین دلیل، روفتاپ پکیج‌ها بیشتر در محیط‌هایی با نیاز به حجم بالای تهویه و فضای کافی برای نصب کانال‌ها، مانند سالن‌های بزرگ، ساختمان‌های تجاری یا صنعتی، مورد استفاده قرار می‌گیرند.
اجزای تشکیل‌دهنده روفتاپ پکیج
روفتاپ پکیج‌ها که ترکیبی از سیستم چیلر و هواساز هستند، از اجزای مختلفی برای عملکرد بهینه خود برخوردارند. در ادامه به شرح اجزای اصلی این دستگاه می‌پردازیم :
1. کمپرسور
کمپرسور قلب سیستم تبرید است و نقش کلیدی در فرآیند سرمایش و گرمایش دارد. اکثر روفتاپ پکیج‌ها به دلیل ظرفیت برودتی بالا، از کمپرسورهای اسکرال استفاده می‌کنند، اگرچه کمپرسورهای پیستونی و اسکرو نیز در موارد خاص به کار می‌روند.
2. کندانسور هوا خنک
کندانسور وظیفه خنک کردن گاز مبرد داغ خروجی از کمپرسور را بر عهده دارد. در این مرحله، مبرد به مایع تبدیل می‌شود و انرژی گرمایی آن توسط هوای محیط منتقل می‌گردد. استفاده از کندانسورهای هوایی در روفتاپ پکیج‌ها متداول است.
3. شیر انبساط
شیر انبساط که می‌تواند از نوع مکانیکی یا الکترونیکی باشد، فشار مبرد را کاهش می‌دهد و باعث ورود آن به کویل اواپراتور می‌شود. این قطعه نقش مهمی در کنترل جریان مبرد دارد.
4. اواپراتور هوایی (کویل DX)
در روفتاپ پکیج‌ها، کویل DX به عنوان اواپراتور عمل می‌کند و جریان هوا با عبور از روی کویل، سرد می‌شود. مبرد در این کویل تبخیر می‌شود و دمای محیط را کاهش می‌دهد.
5. سیستم فیلتراسیون
برای بهبود کیفیت هوا، روفتاپ پکیج‌ها مجهز به سیستم‌های فیلتراسیون مختلفی هستند. این فیلترها می‌توانند از یک یا چند لایه تشکیل شده باشند و وظیفه حذف ذرات و آلاینده‌های موجود در هوا را دارند.
6. کویل گرمایشی
در فصل‌های سرد، برای گرمایش هوا از کویل‌های گرمایشی استفاده می‌شود. این کویل‌ها معمولاً با آب گرم تولید شده توسط موتورخانه یا بخار آب گرم پر می‌شوند و باعث افزایش دمای هوای محیط می‌گردند.
7. الکتروفن
فن دستگاه باید با توجه به محاسبات دقیق طراحی، انتخاب شود. این محاسبات شامل حجم هوادهی مورد نیاز برای فضا و افت فشار استاتیکی مسیر کانال‌ها است. انتخاب فن مناسب با این مشخصات برای عملکرد بهینه و توزیع یکنواخت هوا اهمیت دارد.
این اجزا در کنار هم عملکرد مؤثری در تهویه مطبوع و کنترل دما و رطوبت فضا دارند، به طوری که محیطی مطلوب و راحت برای کاربران فراهم می‌آورند.
کاربرد دستگاه روفتاپ پکیج
تالارهای عروسی
دانشگاه‌ها و مراکز آموزشی
کارخانه و کارگاه‌های صنعتی
تالارهای پذیرایی و رستوران‌ها
فضای مشاع پاساژها (راهروها)
کتابخانه‌ها، موزه‌ها و نمایشگاه‌ها
فروشگاه‌ها و مراکز خرید زنجیره‌ای
فضای مشاع هتل‌ها و مراکز تفریحی
سالن‌های همایش، سینماها، آمفی‌تئاترها
سالن‌ها و سوله‌های ورزشی، صنعتی و کارگاهی
تفاوت روفتاپ پکیج با هواساز
عملکرد هواساز و روفتاپ پکیج هر دو برای تهویه و تأمین هوای مطبوع در محیط‌ها طراحی شده‌اند و در این زمینه تفاوتی در کیفیت یا دمای هوای خروجی ندارند. این سیستم‌ها از کویل‌های سرمایشی و گرمایشی برای تنظیم دما استفاده می‌کنند و پس از عبور هوا از فیلترها، هوای تصفیه شده به فضای داخلی تزریق می‌شود. به همین دلیل، از نظر نتیجه نهایی، هر دو سیستم می‌توانند شرایط مشابهی را ارائه دهند.
تفاوت اصلی این دو سیستم در روش تولید سرمایش است. در سیستم هواساز، تولید آب خنک توسط چیلر انجام شده و با استفاده از الکتروپمپ، این آب را به کویل سرمایشی هواساز انتقال می‌دهد. این فرآیند نیازمند سیستم لوله‌کشی و ملزومات اضافی مانند پمپ‌ها، شیرهای کنترلی و صافی‌ها است که باعث افزایش هزینه و پیچیدگی نصب و نگهداری می‌شود. از سوی دیگر، در روفتاپ پکیج، کویل‌های سرمایشی دستگاه از نوع انبساط مستقیم (DX) هستند که به‌طور مستقیم وظیفه خنک‌سازی هوا را بر عهده دارند. این طراحی باعث می‌شود که آب و تجهیزات مرتبط با انتقال آن، مانند لوله‌کشی و پمپ‌ها، از سیستم حذف شود، که به نوبه خود موجب کاهش هزینه‌ها و ساده‌تر شدن نگهداری و راهبری دستگاه می‌شود.
با این توضیحات، انتخاب بین سیستم هواساز و روفتاپ پکیج بسته به نیاز پروژه، فضای نصب و هزینه‌های نگهداری می‌تواند متفاوت باشد. در پروژه‌هایی که نیاز به سیستم‌های ساده‌تر و کم‌هزینه‌تر دارند، روفتاپ پکیج می‌تواند گزینه مناسبی باشد. در حالی که سیستم هواساز با قابلیت‌های گسترده‌تر و مناسب برای پروژه‌های بزرگ‌تر یا با نیازهای پیچیده‌تر، انتخاب بهتری خواهد بود.
مزایای روفتاپ پکیج
روفتاپ پکیج‌ها به دلیل طراحی خاص و ویژگی‌های منحصربه‌فرد خود، گزینه‌ای محبوب برای تهویه مطبوع در بسیاری از پروژه‌ها محسوب می‌شوند. در این بخش به مزایای کلیدی این دستگاه‌ها می‌پردازیم :
1. کاهش هزینه‌های نصب و نگهداری
از آنجایی که روفتاپ پکیج یک سیستم یکپارچه است، نیازی به نصب جداگانه چیلر، هواساز و سیستم لوله‌کشی آب سرد ندارد. این ویژگی باعث کاهش هزینه‌های نصب اولیه و همچنین سهولت در نگهداری می‌شود.
2. صرفه‌جویی در فضای اشغال‌شده
با توجه به نصب این دستگاه‌ها بر روی پشت‌بام، فضای داخلی ساختمان آزاد باقی می‌ماند. این امر برای پروژه‌هایی با محدودیت فضای داخلی بسیار مهم است.
3. کارکرد مستقل برای هر واحد
در ساختمان‌های بزرگ با ارتفاع بالای 3 متر و فضایی یکپارچه، شامل سینماها و آمفی تئاتر‌ها و ... امکان استفاده از روفتاپ پکیج به‌صورت مرکزی وجود دارد. این ویژگی باعث می‌شود که توسط کانال کشی برای هر بخش از ساختمان بتواند دما و تهویه موردنیاز خود را به‌طور یکنواخت و مرکزی تنظیم کند.
4. سیستم کنترل پیشرفته
روفتاپ پکیج‌ها معمولاً به سیستم‌های کنترل هوشمند مجهز هستند که امکان تنظیم دقیق دما، رطوبت و کیفیت هوا را فراهم می‌کند. این قابلیت، بهره‌وری انرژی را افزایش داده و عملکرد دستگاه را بهینه می‌کند.
5. کیفیت هوای بهتر
سیستم فیلتراسیون پیشرفته این دستگاه‌ها، به حذف ذرات معلق، آلودگی‌ها و بوهای ناخوشایند از هوا کمک می‌کند. این ویژگی برای فضاهایی که به هوای پاک و تصفیه‌شده نیاز دارند، نظیر بیمارستان‌ها و مراکز بهداشتی، بسیار کاربردی است.
محدودیت‌ها و چالش‌های استفاده از روفتاپ پکیج
با وجود مزایای فراوان، روفتاپ پکیج‌ها دارای محدودیت‌ها و چالش‌هایی هستند که باید در هنگام انتخاب و نصب آن‌ها در نظر گرفته شوند :
1. نیاز به فضای پشت‌بام کافی
این دستگاه‌ها باید بر روی پشت‌بام نصب شوند و نیازمند فضای کافی برای تهویه و تعمیرات هستند. در ساختمان‌هایی که فضای پشت‌بام محدود است، این موضوع می‌تواند چالش‌برانگیز باشد.
2. تأثیرات محیطی
نصب در فضای باز، دستگاه را در معرض عوامل محیطی نظیر باران، برف و آلودگی هوا قرار می‌دهد. بنابراین، باید از پوشش‌های محافظ مناسب استفاده شود تا از آسیب به دستگاه جلوگیری شود.
3. مصرف انرژی در ظرفیت‌های بالا
در پروژه‌های بسیار بزرگ، مصرف انرژی روفتاپ پکیج‌ها ممکن است بیشتر از سیستم‌های تفکیک‌شده نظیر چیلر و هواساز باشد. این موضوع به‌ویژه در مناطقی که برق گران است، باید مدنظر قرار گیرد.
لازم به ذکر است که هنگام خرید حتما کمپرسور دستگاه از نوع اینورتر دار باشد.
4. نیاز به سیستم کانال‌کشی گسترده
سیستم کانال‌کشی موردنیاز برای روفتاپ پکیج‌ها ممکن است به فضای قابل‌توجهی نیاز داشته باشد. این امر می‌تواند در ساختمان‌هایی با طراحی پیچیده، چالش‌هایی ایجاد کند.
نکات مهم در طراحی و اجرای پروژه‌های روفتاپ پکیج
طراحی و نصب روفتاپ پکیج باید با دقت انجام شود تا دستگاه بتواند بهترین عملکرد را ارائه دهد. در این راستا، به نکات زیر توجه کنید :
1. محاسبات ظرفیت دستگاه
انتخاب ظرفیت مناسب بر اساس بار سرمایشی و گرمایشی ساختمان، اهمیت زیادی دارد. این محاسبات باید بر اساس معیارهایی نظیر مساحت فضا، نوع کاربری، تعداد افراد حاضر در ساختمان و میزان عایق‌بندی انجام شود.
2. طراحی دقیق کانال‌کشی
برای اطمینان از توزیع یکنواخت هوا در تمام قسمت‌های ساختمان، طراحی سیستم کانال‌کشی باید با دقت انجام شود. استفاده از کانال‌های با عایق حرارتی مناسب نیز به کاهش اتلاف انرژی کمک می‌کند.
3. نظارت بر نصب و راه‌اندازی
در هنگام نصب دستگاه، باید محل دقیق نصب، تراز بودن دستگاه و اتصالات کانال‌ها به‌طور کامل بررسی شود. همچنین، تست‌های اولیه برای اطمینان از عملکرد صحیح دستگاه الزامی است.
4. پایش و نگهداری منظم
نگهداری دوره‌ای، شامل بررسی فیلترها، سطح مبرد، عملکرد کمپرسور و وضعیت کلی دستگاه، برای افزایش عمر مفید دستگاه و کاهش هزینه‌های تعمیرات ضروری است.
آینده روفتاپ پکیج‌ها و فناوری‌های نوین
با پیشرفت فناوری، روفتاپ پکیج‌ها نیز دچار تحول شده‌اند. دستگاه‌های مدرن از امکانات پیشرفتهای بهره می‌برند که کارایی و راحتی استفاده را افزایش داده‌اند. در این بخش به برخی از این نوآوری‌ها اشاره می‌کنیم :
1. سیستم‌های کنترل هوشمند

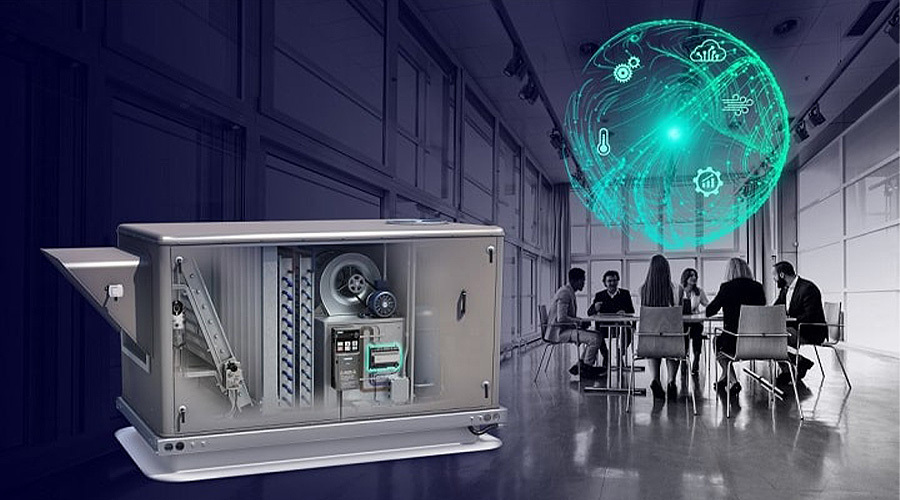

روفتاپ پکیج‌های جدید با استفاده از سیستم‌های هوشمند مبتنی بر اینترنت اشیا (IoT)، امکان کنترل و پایش از راه دور را فراهم کرده‌اند. این ویژگی به کاربران اجازه می‌دهد عملکرد دستگاه را از طریق تلفن همراه یا کامپیوتر مدیریت کنند.
2. مصرف بهینه انرژی
استفاده از کمپرسورهای اینورتر و فن‌های دور متغیر در نسل جدید روفتاپ پکیج‌ها، مصرف انرژی را به میزان قابل‌توجهی کاهش داده است.
3. فیلترهای پیشرفته
دستگاه‌های جدید به فیلترهای چندلایه و فناوری‌های حذف آلودگی‌های میکروبی نظیر UV-C مجهز شده‌اند. این نوآوری‌ها، کیفیت هوای داخلی را بهبود می‌بخشند.
4. قابلیت ماژولار
برخی از مدل‌های جدید، طراحی ماژولار دارند که امکان افزایش ظرفیت دستگاه را در صورت نیاز فراهم می‌کند. این ویژگی به ویژه برای پروژه‌هایی با نیازهای در حال تغییر بسیار مفید است.
نتیجه‌گیری
روفتاپ‌پکیج‌ها با طراحی یکپارچه، نصب آسان و ویژگی‌های متنوع خود توانسته‌اند جایگاه ویژه‌ای در پروژه‌های تهویه مطبوع پیدا کنند. با این حال، انتخاب و بهره‌گیری از این سیستم‌ها نیازمند دقت در طراحی، نصب و نگهداری است تا بهترین عملکرد را ارائه دهند. در عین حال، پیشرفتهای فناوری، مانند سیستم‌های هوشمند و مصرف بهینه انرژی، آینده‌ای روشن برای این دستگاه‌ها ترسیم کرده است. ازاین‌رو، روفتاپ‌پکیج‌ها می‌توانند به عنوان گزینه‌ای قابل‌اعتماد برای ارتقای کیفیت هوا و مدیریت دما در پروژه‌های مختلف مورد توجه قرار گیرند.
