مقدمه
در دنیای امروز که مصرف انرژی و بهره‌وری در استفاده از منابع به یکی از مهم‌ترین دغدغه‌های صنعت ساختمان تبدیل شده، سیستم‌های تهویه مطبوع نیز دستخوش تحولات گسترده‌ای شده‌اند. یکی از پیشرفته‌ترین و مؤثرترین فناوری‌هایی که در این حوزه به‌سرعت جایگاه ویژه‌ای پیدا کرده، سیستم‌های VRF جریان متغیر مبرد هستند. این سیستم‌ها با ساختاری هوشمند، انعطاف‌پذیر و بهره‌ور، نه تنها کنترل دقیق‌تری بر سرمایش و گرمایش فضاها ارائه می‌دهند، بلکه نقش مهمی در کاهش مصرف انرژی، ساده‌سازی زیرساخت‌ها و افزایش راحتی کاربران ایفا می‌کنند.
ویژگی‌های فنی و عملکردی این سیستم‌ها، مانند استفاده از کمپرسورهای با دور متغیر، شیرهای انبساط الکتریکی و قابلیت کنترل مستقل دما در هر زون، آن‌ها را به انتخابی ایده‌آل برای پروژه‌های مدرن و چالش‌برانگیز تبدیل کرده است. از سوی دیگر، معرفی سیستم‌های GHP (پمپ حرارتی گازسوز) به‌عنوان نسخه‌ای پیشرفته از سیستم‌های VRF، امکان استفاده از گاز شهری به جای برق را فراهم ساخته و راهکاری هوشمند برای مناطقی است که با محدودیت‌های زیرساخت برق مواجه‌اند. این سیستم‌ها، با ترکیب توانمندی‌های فناوری و بهینه‌سازی اقتصادی، نه‌تنها کارایی فوق‌العاده‌ای دارند، بلکه پاسخگوی دقیق نیازهای متنوع محیط‌های مسکونی، اداری، درمانی، تجاری و صنعتی نیز هستند.
سیستم وی آر اف چیست ؟
سیستم VRF (Variable Refrigerant Flow) یا جریان متغیر مبرد، یک فناوری پیشرفته در سیستم‌های تهویه مطبوع است که برای سرمایش و گرمایش محیط‌های مختلف استفاده می‌شود. این سیستم‌ها به طور گسترده‌ای در ساختمان‌های اداری و تجاری، مسکونی و پروژه‌های صنعتی برای بهینه‌سازی مصرف انرژی و کنترل دقیق دما به کار می‌روند. برخلاف سیستم‌های معمولی تهویه مطبوع که جریان ثابت مبرد را دارند، در سیستم VRF جریان مبرد به صورت متغیر و بر اساس نیاز هر پنل داخلی تنظیم می‌شود.
عملکرد سیستم VRF

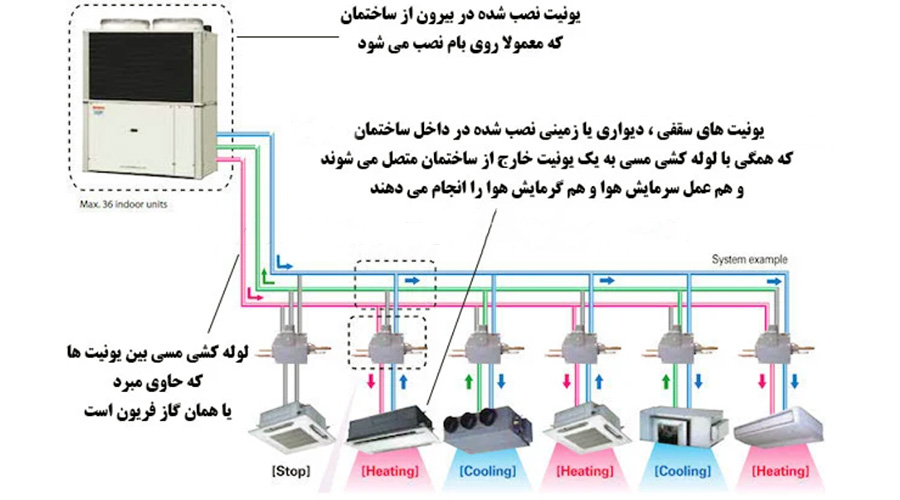

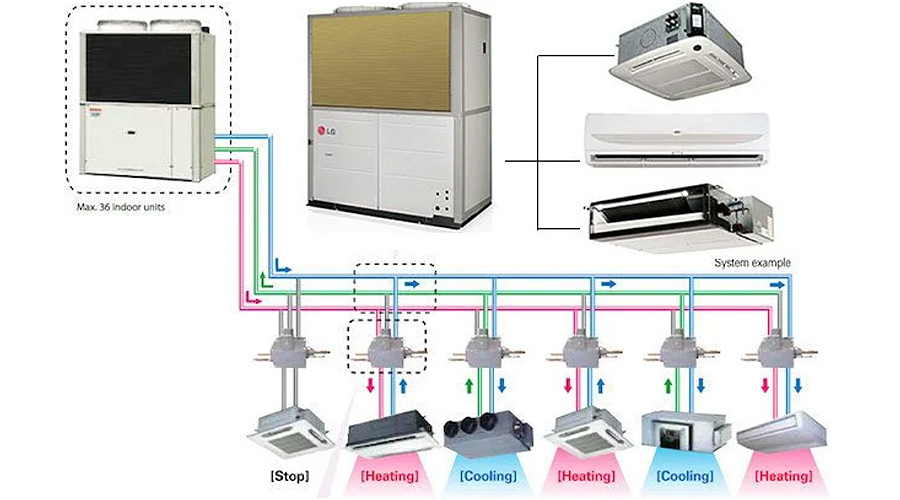

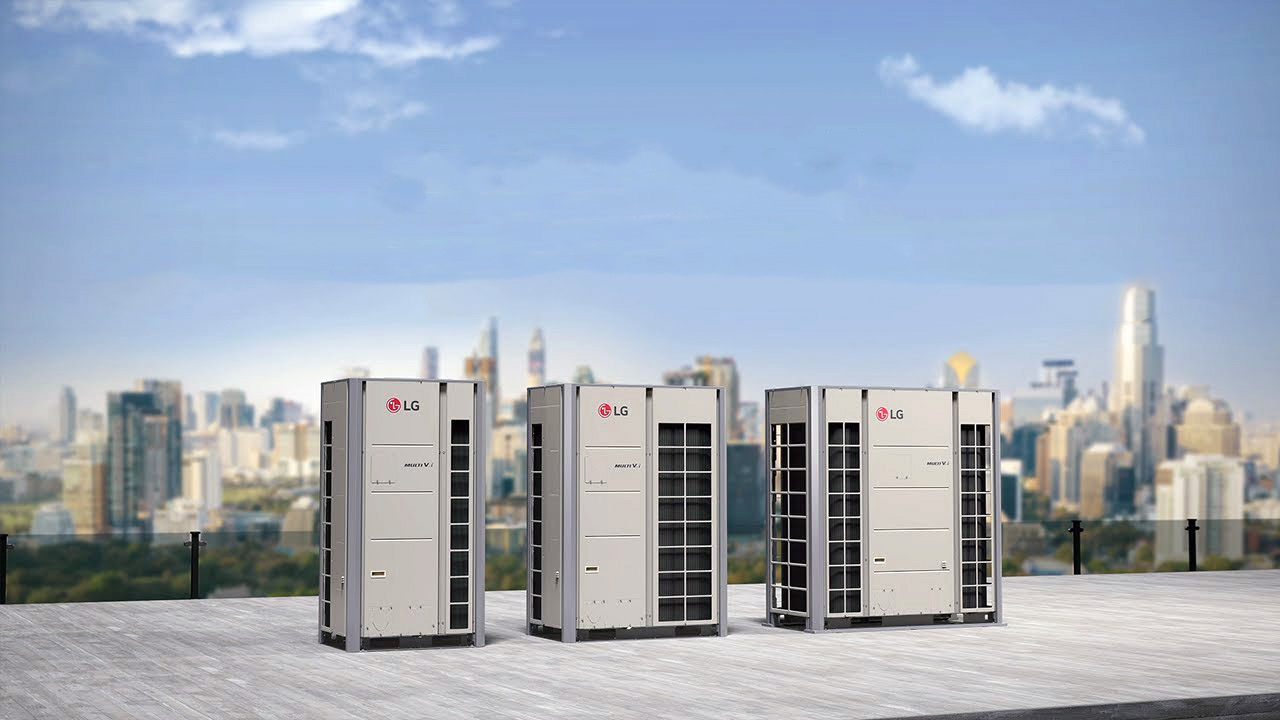

سیستم VRF از دو بخش اصلی تشکیل شده است: یونیت خارجی Outdoor Unit و یونیت‌های داخلی Indoor Units.
یونیت خارجی که معمولاً در فضای باز، مانند پشت‌بام یا حیاط ساختمان نصب می‌شود، به یک یا چند یونیت داخلی که در داخل ساختمان قرار دارند متصل است. این یونیت‌های داخلی می‌توانند انواع مختلفی داشته باشند، از جمله یونیت‌های دیواری، سقفی، زمینی یا کانالی
یکی از ویژگی‌های برجسته سیستم VRF این است که به جای استفاده از آب، از مبرد برای انتقال انرژی گرمایی و سرمایی میان یونیت‌های خارجی و داخلی استفاده می‌شود. این ویژگی باعث می‌شود که سیستم VRF به مراتب از سیستم‌های چیلر تراکمی که نیاز به آب دارند، کم‌هزینه‌تر و کارآمدتر باشد.
در سیستم VRF، میزان جریان متغیر مبرد به هر پنل داخلی به صورت مستقل و با دقت بالا تنظیم می‌شود و این امکان با استفاده از شیرهای انبساط الکتریکی فراهم شده است؛ که این ویژگی باعث می‌شود میزان نیاز گرمایی یا سرمایی هر اتاق یا فضا را تشخیص داده و جریان مبرد را تنظیم می‌کند و امکان کنترل دما به صورت مستقل در هر بخش از ساختمان را فراهم می‌آورد و به کاربران اجازه می‌دهد تا هر فضا را با توجه به نیاز خود تنظیم کنند.
شیرهای انبساط الکتریکی در سیستم VRF
یکی از اجزای کلیدی سیستم VRF، شیرهای انبساط الکتریکی هستند که وظیفه تنظیم جریان مبرد را در هر پنل داخلی دارند. این شیرها، با استفاده از کمپرسورهای با سرعت متغیر، به بهره‌وری انرژی بالایی دست می‌یابند و به دلیل دقت بالا در تنظیم جریان مبرد، به سیستم کمک می‌کنند تا عملکرد بهینه‌ای داشته باشند.
شیر انبساط الکتریکی Electronic Expansion Valve یا EEVدر سیستم‌های VRF از موتورهای پله‌ای Stepper Motorموقعیت سوزن شیر را تنظیم کرده و میزان باز شدن آن را کنترل می‌کنند. این کنترل دقیق باعث می‌شود که سیستم بتواند به تغییرات بار حرارتی پاسخ دهد و دمای مطلوب را حفظ کند.
عملکرد صحیح EEV به حسگرهای دما و فشار وابسته است که اطلاعات لازم را به کنترلر الکترونیکی ارسال می‌کنند. کنترلر با پردازش این داده‌ها، فرمان‌های لازم را به موتور پله‌ای می‌دهد تا موقعیت سوزن شیر را تنظیم کند و جریان مبرد را بهینه‌سازی نماید.
استفاده از EEV در سیستم‌های VRF مزایایی مانند افزایش بهره‌وری انرژی، کنترل دقیق‌تر دما و پاسخ‌گویی سریع‌تر به تغییرات بار حرارتی را به همراه دارد. این ویژگی‌ها باعث می‌شوند که سیستم‌های VRF با EEV نسبت به سیستم‌های سنتی کارآمدتر و انعطاف‌پذیرتر باشند.
این شیرها به طور خاص به تغییرات دما و بار حرارتی حساس هستند و می‌توانند به سرعت واکنش نشان دهند، بنابراین باعث می‌شوند سیستم VRF بتواند به صورت کاملاً خودکار و با راندمان بالا کار کند. به این ترتیب، سیستم VRF قادر است به طور دقیق به نیازهای سرمایشی و گرمایشی هر فضا پاسخ دهد و مصرف انرژی را به حداقل برساند.
انواع سیستم‌های VRF
سیستم‌های VRF به دو دسته اصلی تقسیم می‌شوند :
• EHP (Electric Heat Pump) : در این نوع، یونیت خارجی دارای یک یا چند الکتروموتور است که با برق کار می‌کنند.
• GHP (Gas Heat Pump) : در این نوع، از موتورهای احتراق داخلی گازسوز پیستونی استفاده می‌شود که کمپرسورها را به حرکت درمی‌آورند. این نوع برای مناطقی که مصرف برق بالاست یا دسترسی به گاز راحت‌تر است، گزینه مناسبی به شمار می‌آید.
آیا سیستم GHP با گاز کار می‌کند یا برق؟

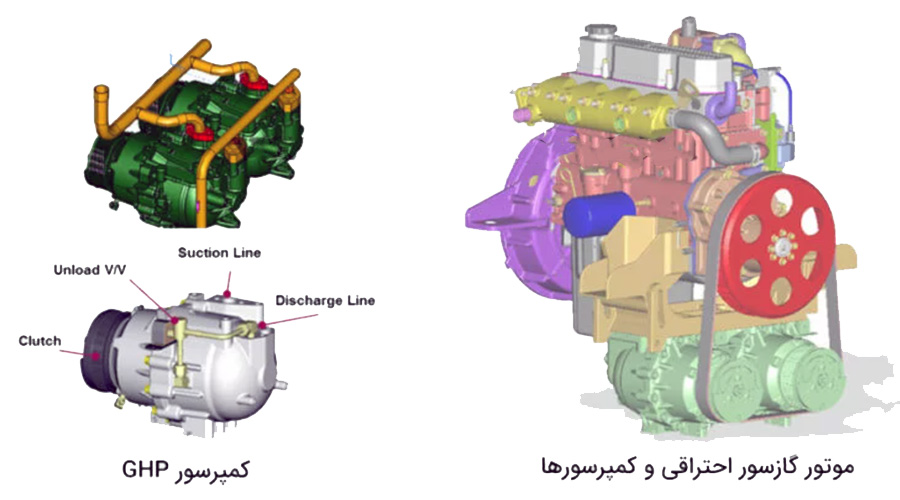

در قلب سیستم‌های GHP (Gas Heat Pump)، یک موتور گازسوز با احتراق داخلی قرار دارد که از گاز شهری به عنوان منبع اصلی انرژی استفاده می‌کند. این موضوع، ویژگی اساسی این سیستم است که آن را از دیگر روش‌های تهویه مطبوع متمایز می‌سازد: در تمام طول سال، چه برای سرمایش تابستانی و چه گرمایش زمستانی، مصرف انرژی مبتنی بر گاز طبیعی است، نه برق.
یکی از مزایای برجسته GHP استفاده از گاز شهری به‌جای برق برای فرآیند سرمایش است. این امر به‌ویژه در فصول گرم سال که بار مصرف برق در ساختمان‌ها به شدت افزایش می‌یابد، باعث کاهش قابل توجه هزینه‌های انرژی می‌شود. در کشوری مانند ایران که منابع گاز فراوان و قیمت آن مقرون‌به‌صرفه است، این سیستم می‌تواند یکی از اقتصادی‌ترین گزینه‌های سرمایش و گرمایش باشد.
بر خلاف چیلرها یا سیستم‌های EHP که برای به حرکت درآوردن کمپرسورها به موتورهای الکتریکی متکی هستند، در GHP این کار توسط موتور احتراقی گازسوز انجام می‌شود. بنابراین، اصلی‌ترین منبع قدرت مکانیکی در GHP، گاز طبیعی است. این ویژگی، علاوه بر بهینه‌سازی مصرف انرژی، امکان بهره‌برداری مؤثر در مناطقی با محدودیت زیرساخت برق را نیز فراهم می‌کند.
البته باید توجه داشت که سیستم GHP به طور کامل از برق بی‌نیاز نیست؛ میزان محدودی برق جهت راه‌اندازی سیستم‌های کنترلی و عملکرد فن‌های کندانسور مورد نیاز است. اما این مصرف ناچیز بوده و در مقایسه با سیستم‌هایی که تمام عملکردشان وابسته به برق است، قابل چشم‌پوشی است.
جالب است بدانید ساختار کلی سیستم GHP، به‌جز در بخش موتور محرکه، شباهت زیادی با چیلرها دارد. این مسئله نشان می‌دهد که GHP با تکیه بر طراحی آشنا و ترکیب آن با منبع انرژی متفاوت، توانسته جایگاه خاصی در میان راهکارهای نوین تهویه مطبوع کسب کند.
نقش سیستم تهویه مطبوع GHP در حل چالش تأمین برق در ساختمان‌ها
اگر پروژه ساختمانی شما با محدودیت در تأمین برق مواجه است، یکی از هوشمندانه‌ترین راهکارها استفاده از سیستم تهویه مطبوع مبتنی بر گاز طبیعی یا همان GHP است. این سیستم، چه در سرمایش تابستانی و چه در گرمایش زمستانی، به‌طور کامل از گاز شهری برای تولید انرژی استفاده می‌کند و در نتیجه نیاز به برق پرمصرف را از میان برمی‌دارد. همین ویژگی، یکی از برجسته‌ترین امتیازهای GHP نسبت به سایر سیستم‌های رایج تهویه مطبوع است.
در طراحی این سیستم، تمرکز بر استفاده از گاز طبیعی به‌عنوان منبع اصلی انرژی بوده است، و تنها مقدار ناچیزی برق برای راه‌اندازی بخش‌های کنترلی و فن‌ها مورد نیاز است. این برق نیز معمولاً از طریق یک فاز ساده تأمین می‌شود، که هزینه‌های مربوط به نصب ترانسفورماتورهای گران‌قیمت یا ایجاد پست برق را به‌کلی حذف می‌کند. البته در پروژه‌هایی با ظرفیت‌های بالاتر، استفاده از برق سه‌فاز ضرورت پیدا می‌کند، ولی همچنان مصرف برق بسیار پایین‌تر از سیستم‌های تمام‌برقی باقی می‌ماند.
با بهره‌گیری از GHP، مصرف برق در سیستم تهویه مطبوع به طرز چشم‌گیری کاهش می‌یابد. این کاهش مصرف، به‌ویژه در ساختمان‌هایی که بارهای متنوعی دارند، این امکان را فراهم می‌سازد که انرژی الکتریکی صرف دیگر بخش‌ها شود و محدودیت توان برق دردسری ایجاد نکند.
یکی از مزایای کلان GHP، کاهش بار بر شبکه برق شهری در زمان‌های اوج مصرف است. در شرایطی که سیستم‌های برقی در تابستان فشار زیادی به شبکه وارد می‌کنند، استفاده از سامانه‌های گازسوز مانند GHP باعث می‌شود تعادل مصرف برق حفظ شود و نیازی به توسعه زیرساخت‌های سنگین و پرهزینه در سطح شهری احساس نشود.
مزایای منحصربه‌فرد سیستم تهویه مطبوع GHP
1. ترکیب سرمایش و گرمایش در قالب یک سیستم یکپارچه
با بهره‌گیری از یک شیر چهار طرفه هوشمند، GHP قادر است هم زمان وظیفه خنک‌سازی و گرمایش فضا را بر عهده گیرد، بدون آنکه نیازی به نصب تجهیزات مکمل سرمایشی یا گرمایشی باشد.
2. حذف تجهیزات پرهزینه تأسیساتی و موتورخانه‌ای
این سیستم، بی‌نیاز از پست برق صنعتی، دیگ بخار، برج خنک‌کن و سایر اجزای سنتی موتورخانه، ساختار تأسیسات را ساده کرده و هزینه‌های نصب و نگهداری را کاهش می‌دهد.
3. جایگزینی جامع برای انواع سیستم‌های تهویه رایج
در صورتی که ایرادات محدود آن به‌درستی مدیریت شوند، GHP می‌تواند جایگزینی مقرون‌به‌صرفه و کارآمد برای چیلر، اسپلیت، پکیج و دیگر سیستم‌های متداول باشد.
4. تبدیل سریع عملکرد سرمایش به گرمایش و بالعکس
بدون تاخیر یا مداخله دستی، این سیستم قابلیت سوئیچ بین حالت‌های گرمایشی و سرمایشی را با سرعت بالا دارد.
5. سازگاری کامل با زیرساخت گاز شهری در ایران
به دلیل وفور منابع گاز و تطابق آن با الگوی مصرف انرژی کشور، GHP با کارکرد بر پایه گاز شهری، عملکرد اقتصادی و پایداری را فراهم می‌کند.
6. نصب در فضاهای باز
این سیستم قابلیت نصب در پشت‌بام، حیاط یا سایر فضاهای غیرقابل استفاده را دارد و فضای مفید ساختمان را اشغال نمی‌کند.
7. عدم نیاز به یخ‌زدایی کویل‌ها
گرمای تولید شده توسط موتور احتراقی داخلی، سیستم را از اجرای سیکل دیفراست بی‌نیاز کرده و در فصل زمستان، گرمایش آنی را بدون وقفه ممکن می‌سازد.
8. کارایی بالا در دماهای شدید
در بازه دمایی وسیع از منفی 25 تا مثبت 54 درجه سانتی‌گراد، عملکرد سیستم بدون افت راندمان ادامه دارد که این ویژگی در محیط‌های چالش‌برانگیز کاربرد آن را دوچندان می‌کند.
9. عملکرد کم‌صدا و بدون ارتعاش
یونیت‌های داخلی و بیرونی در سکوت کامل فعالیت می‌کنند و برای مکان‌هایی با حساسیت صوتی بالا، گزینه‌ای ایده‌آل به شمار می‌روند.
10. عدم استفاده از آب در فرآیند سرمایش
برخلاف چیلرهای تراکمی، سیستم GHP به آب نیازی ندارد؛ این موضوع باعث کاهش مصرف منابع آبی و کاهش پیچیدگی‌های لوله‌کشی می‌شود.
11. تنوع بالا در پنل‌های داخلی قابل اتصال
انواع یونیت‌های دیواری، سقفی، زمینی و کانالی به این سیستم متصل می‌شوند و تنوع طراحی داخلی را محدود نمی‌کنند.
12. استفاده از کمپرسورهای با دور متغیر دو مرحله‌ای
مصرف انرژی بر اساس نیاز دقیق واحد مصرف‌کننده تنظیم شده و از اتلاف انرژی جلوگیری می‌شود.
13. مصرف پایین گاز شهری
برای ظرفیت ۲۰ تن تبرید، تنها حدود ۴.۶ متر مکعب در ساعت گاز نیاز است؛ معادل مصرف یک پکیج ۲۴ کیلوواتی.
14. کاهش چشمگیر هزینه‌های انرژی
با مصرف بسیار پایین برق و گاز، هزینه‌های جاری سیستم تهویه به طرز محسوسی کاهش می‌یابد.
15. راندمان عملیاتی بالا در مقایسه با سایر سیستم‌ها
در میان سیستم‌های سرمایشی و گرمایشی فعلی، GHP بالاترین بازدهی را دارد.
16. توزیع هوای مطبوع به‌صورت مرکزی
با اتصال هواساز DX به یونیت خارجی، توزیع یکنواخت هوا در تمام فضاهای داخلی انجام می‌شود.
17. عدم نیاز به پرسنل متخصص جهت بهره‌برداری
سادگی در کنترل و نگهداری باعث شده کاربران عادی نیز بدون تخصص فنی خاص بتوانند سیستم را مدیریت کنند.
18. کنترل هوشمند پیشرفته و مستقل برای هر زون
هر پنل داخلی به‌صورت مستقل قابل کنترل است. همچنین امکان برنامه‌ریزی زمانی و کنترل از راه دور از طریق اینترنت فراهم شده است.
19. عیب‌یابی خودکار و دقیق
سیستم دارای قابلیت تشخیص خطا به‌صورت خطی است و اغلب مشکلات به‌کمک دفترچه راهنما قابل شناسایی و رفع هستند.
20. پشتیبانی اضطراری با هزینه پایین‌تر نسبت به سایر سیستم‌ها
در صورت قطعی گاز یا برق، تنها به یک سیلندر گاز مایع یا ژنراتور کوچک نیاز است؛ در نتیجه هزینه‌های سیستم UPS به‌شدت کاهش می‌یابد.
21. عملکرد پایدار و مطمئن حتی در شرایط بحرانی
وجود سیستم پشتیبان داخلی، GHP را به یکی از قابل‌اعتمادترین گزینه‌ها در مصارف حساس و مداوم تبدیل کرده است.
کاربردهای سیستم تهویه مطبوع GHPدر پروژه‌ها
سیستم تهویه مطبوع GHP با بهره‌گیری از تکنولوژی VRF و موتور گازسوز، انتخابی پیشرفته و اقتصادی برای پروژه‌هایی است که نیاز به سرمایش و گرمایش مستقل، با مصرف برق بهینه دارند. برخی از کاربردهای اصلی این فناوری به شرح زیر است :
1. هتل‌ها و مراکز اقامتی لوکس
با فراهم‌کردن امکان تنظیم دما به صورت مجزا در هر اتاق یا سوئیت، سیستم GHP-VRF به هتل‌ها اجازه می‌دهد آسایش میهمانان را به‌طور کاملاً شخصی‌سازی‌شده تأمین کنند. این ویژگی، به‌ویژه برای زنجیره‌های بین‌المللی و هتل‌های پنج‌ستاره مزیت رقابتی محسوب می‌شود.
2. مراکز اداری و مجتمع‌های تجاری چند واحدی
در محیط‌هایی که از دفاتر متعدد با کاربری‌های متفاوت تشکیل شده‌اند، این سیستم با توانایی کنترل مستقل دما در هر بخش، به بهینه‌سازی مصرف انرژی و افزایش رفاه کارکنان کمک می‌کند.
3. بیمارستان‌ها، درمانگاه‌ها و مراکز بهداشت تخصصی
GHP-VRF با عملکرد پایدار، صدای بسیار کم و قابلیت نصب در فضاهای محدود یا غیر مفید، گزینه‌ای ایده‌آل برای محیط‌هایی با الزامات خاص بهداشتی و آرامش صوتی بالا محسوب می‌شود.
4. برج‌های مسکونی و آپارتمان‌های لوکس
در مجتمع‌های مسکونی مدرن که مدیریت انرژی و آسایش ساکنان اهمیت بالایی دارد، این سیستم با کاهش مصرف برق، کاهش بار تأسیساتی، و عملکرد مستقل در هر واحد، راهکاری ممتاز ارائه می‌دهد.
نتیجه‌گیری
در یک نگاه کلی، سیستم‌های VRF و به‌ویژه GHP، تحولی بنیادین در صنعت تهویه مطبوع به‌وجود آورده‌اند. ترکیب تکنولوژی پیشرفته، بهره‌وری بالا، کنترل هوشمند، استقلال در عملکرد زون‌ها و امکان استفاده از گاز شهری، این سیستم‌ها را به گزینه‌ای متمایز برای پروژه‌های ساختمانی با نیازهای خاص تبدیل کرده است. از کاهش چشمگیر مصرف انرژی و هزینه‌های نگهداری گرفته تا قابلیت کار در شرایط آب‌وهوایی سخت و حذف وابستگی کامل به برق، مزایای گسترده این سیستم‌ها آن‌ها را از سایر گزینه‌های سنتی مانند چیلر، اسپلیت، یا پکیج متمایز می‌سازد.
با رشد تقاضا برای راهکارهای پایدار و مقرون‌به‌صرفه در بازارهای داخلی و بین‌المللی، انتظار می‌رود که VRF-GHP به عنوان یک راه‌حل پیشرو در حوزه تهویه مطبوع، نقشی کلیدی در طراحی آینده ساختمان‌ها ایفا کند. انتخاب این سیستم‌ها نه تنها گامی در جهت آسایش بیشتر ساکنین است، بلکه تصمیمی هوشمندانه برای مدیریت بلندمدت انرژی، کاهش هزینه‌ها و تضمین عملکرد مطمئن در سال‌های آینده محسوب می‌شود.
