مقدمه
چیلرهای تراکمی به عنوان یکی از اصلی‌ترین تجهیزات سرمایشی در ساختمان‌های مسکونی، تجاری و صنعتی به کار می‌روند. این دستگاه‌ها با کاهش دمای آب و ارسال آن به تجهیزات سرمایشی داخل ساختمان، محیط را خنک می‌کنند. چیلرهای تراکمی به دو دسته‌ی هواخنک و آب‌خنک تقسیم می‌شوند و هر کدام کاربردهای خاص خود را دارند. در این مقاله، به بررسی عملکرد چیلرهای تراکمی، نحوه نصب و راه‌اندازی آن‌ها، و نکات مهم ایمنی و فنی خواهیم پرداخت.
انواع چیلرهای تراکمی: چیلر هواخنک و چیلر آب‌خنک
چیلرهای تراکمی بر اساس نوع کندانسور به دو دسته تقسیم می‌شوند:

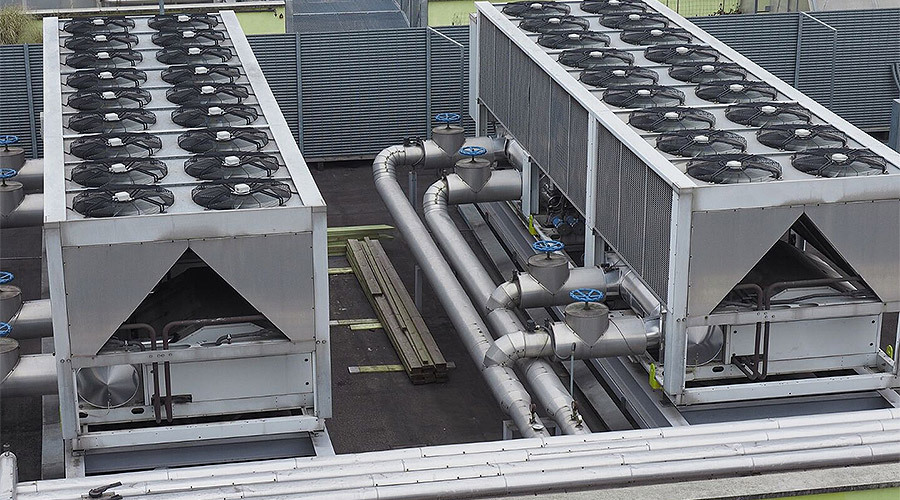

چیلر هواخنک : این نوع چیلر برای مناطق کم‌آب یا جایی که مصرف آب باید به حداقل برسد، مناسب است. در چیلر هواخنک، حرارت از طریق فن‌های بزرگی که روی دستگاه نصب شده‌اند به هوا منتقل می‌شود. این فن‌ها با دمیدن هوا روی لوله‌های کندانسور، حرارت را از کندانسور گرفته و محیط را خنک می‌کنند. این نوع چیلر برای ساختمان‌های مسکونی، تجاری و صنعتی که فضای باز برای نصب دارند، کاربرد گسترده‌ای دارد.
چیلر آب‌خنک : در چیلرهای آب‌خنک، از برج خنک‌کننده برای کاهش دمای کندانسور استفاده می‌شود. آب از طریق پمپ به کندانسور ارسال می‌شود و پس از جذب حرارت، به برج خنک‌کننده برمی‌گردد تا دوباره سرد شود. این نوع چیلر بیشتر در ساختمان‌های بزرگ‌تر و مناطقی که محدودیت آب ندارند به کار می‌رود.

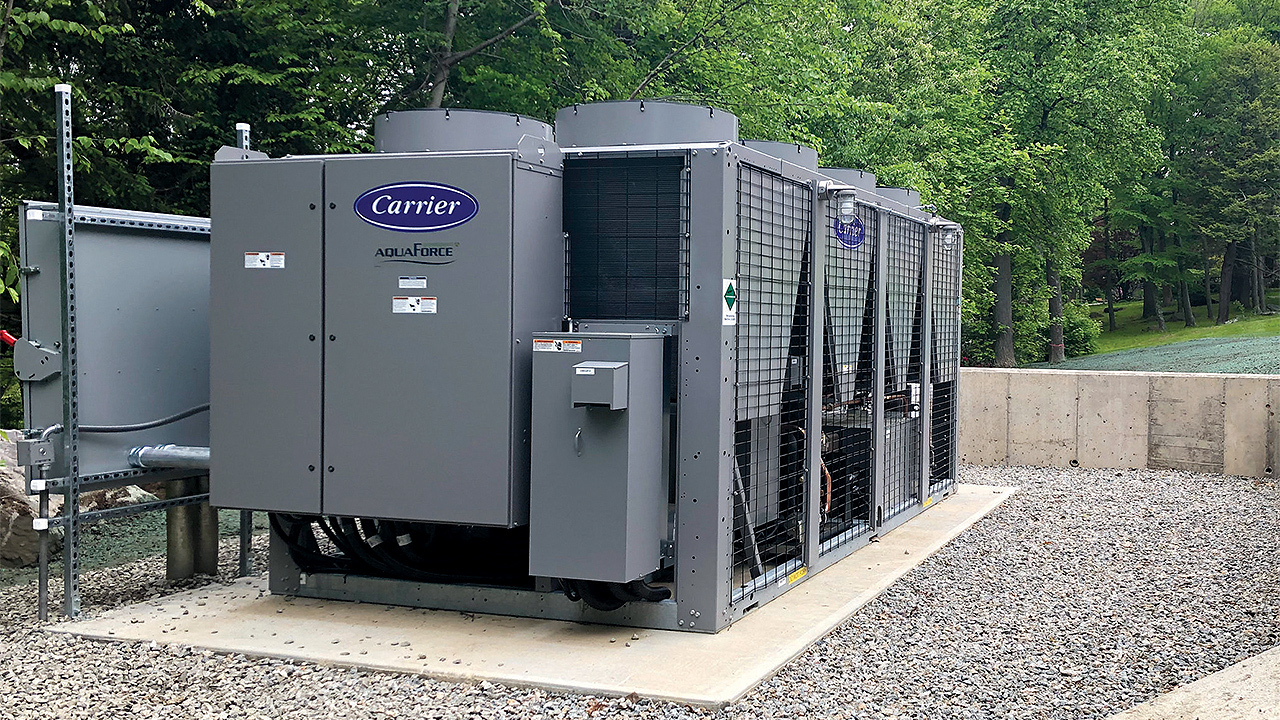

وظیفه‌ی چیلر هواخنک
چیلرهای هواخنک وظیفه دارند آب را در یک مدار بسته خنک کرده و سپس آن را به تجهیزات داخلی ساختمان مثل فن‌کوئل، هواساز یا دستگاه‌های صنعتی ارسال کنند. آب سرد با عبور از لوله‌ها، هوای محیط اطراف را خنک می‌کند. فن‌های موجود در یونیت‌ها با دمیدن هوای سرد از اطراف لوله‌ها، دمای محیط داخلی را کاهش می‌دهند. این فرآیند بهینه در سیستم‌های سرمایش صنعتی و همچنین سیستم‌های تهویه مطبوع بسیار مؤثر است.

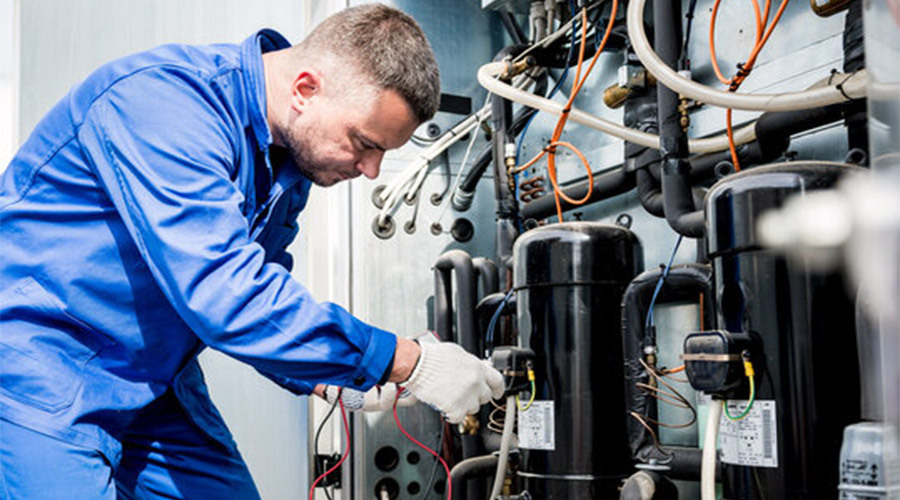

مراحل راه‌اندازی اولیه چیلر تراکمی
راه‌اندازی چیلرهای تراکمی نیازمند توجه دقیق به جزییات فنی است. در ادامه به مهم‌ترین مراحل راه‌اندازی چیلر تراکمی اشاره می‌کنیم :
بررسی برق ورودی : چیلرهای تراکمی نیاز به برق سه‌فاز دارند. برق ورودی باید با مشخصات دستگاه همخوانی داشته باشد. ولتاژ ورودی باید بر اساس جدول الکتریکی دستگاه بررسی شود.
وکیوم و شارژ مبرد : پیش از شروع به کار چیلر، باید مدارها وکیوم شوند تا هوا و رطوبت از دستگاه خارج شوند. پس از آن، دستگاه شارژ مبرد می‌شود تا بتواند فرآیند سرمایش را آغاز کند.
بررسی آمپرها و فشارها : بعد از روشن کردن دستگاه، باید آمپر کمپرسورها، فن‌ها، فشار مکش و دهش، و دمای آب ورودی و خروجی بررسی شود. این بررسی‌ها برای اطمینان از عملکرد صحیح دستگاه بسیار حیاتی است.
هواگیری و آبگیری سیستم : پیش از روشن کردن چیلر، باید اواپراتور و لوله‌های رفت و برگشت آبگیری شوند و پمپ‌های گردش آب روشن شوند تا آب در سیستم به جریان بیفتد و هواگیری شود.
نکات ایمنی در نصب و راه‌اندازی چیلرهای تراکمی
نصب و راه‌اندازی چیلر تراکمی باید با رعایت نکات ایمنی انجام شود تا سلامت افراد و عملکرد بهینه دستگاه تضمین گردد. برخی از این نکات عبارتند از :
لباس و تجهیزات ایمنی : پوشیدن لباس کار، دستکش و کفش ایمنی در هنگام نصب چیلر تراکمی پیشنهاد می‌شود.
بازرسی مدارهای مبرد : پیش از نصب، تمامی مدارهای مبرد باید بررسی شوند تا از هرگونه نشتی یا آسیب جلوگیری شود.
استفاده از ابزار مناسب : برای جلوگیری از آسیب به دستگاه و کاهش خطرات، باید از ابزارهای مناسب استفاده شود.
بررسی محل نصب : محل نصب چیلر باید دارای تحمل بار کافی باشد، فضای مناسب برای تهویه و تعمیرات داشته باشد و از تجمع آب جلوگیری شود. اگر چیلر در فضای باز نصب شود، باید از تجمع برف و باران روی آن جلوگیری شود.
تنظیمات نهایی و بررسی‌های پس از راه‌اندازی چیلرپس از راه‌اندازی اولیه، باید بررسی‌های نهایی انجام شود تا مطمئن شویم که دستگاه به درستی کار می‌کند :
تنظیم ترموستات : ترموستات باید به درستی به چیلر وصل شده و دمای مناسب تنظیم شود. دمای زیر 10 درجه سانتی‌گراد ممکن است باعث یخ‌زدگی در چرخه تبرید شود.
بررسی فشار مکش و دهش : فشار مناسب برای خط مکش باید بین 50 تا 70 psig و برای خط دهش بین 200 تا 280 psig باشد. در صورت اختلاف از این محدوده‌ها، باید به سیستم گاز تزریق شود.
بررسی سطح روغن کمپرسور : سطح روغن باید در محدوده استاندارد قرار داشته باشد تا بازگشت روغن در کمپرسور به درستی انجام شود.
نکات مهم در مورد موقعیت نصب چیلرمکانیابی صحیح برای نصب چیلر تراکمی از اهمیت بالایی برخوردار است. محل نصب باید دارای شرایط زیر باشد :
تراز و هموار بودن محل : سطح زیرین چیلر باید تحمل بار را داشته و هموار باشد تا از لرزش دستگاه جلوگیری شود.
فراهم کردن فضای کافی برای تهویه و تعمیرات : در اطراف چیلر باید فضای کافی برای عبور هوا و دسترسی به تجهیزات برای تعمیرات وجود داشته باشد.
جلوگیری از تجمع آب : چیلر نباید در محلی قرار گیرد که آب تجمع پیدا کند. در صورت نصب چیلر در فضای باز، باید از چادر یا پوشش‌های حفاظتی استفاده شود تا از آسیب به دستگاه جلوگیری شود.
برای اطمینان از کارایی مطلوب چیلر و جلوگیری از مشکلات احتمالی، لازم است که در هنگام نصب و پس از آن، نکات دیگری نیز رعایت شوند. این موارد شامل نظارت منظم و انجام تعمیرات پیشگیرانه است که می‌تواند از خرابی‌های غیرمنتظره و هزینه‌های بالای تعمیرات جلوگیری کند.
مراقبت‌های پیشگیرانه و نگهداری دورهایبرای حفظ عملکرد بهینه چیلر، باید سرویس‌های دوره‌ای و بازرسی‌های منظم انجام شوند. این اقدامات شامل موارد زیر می‌باشد :
1. بازرسی و تعویض فیلترها : فیلترهای دستگاه‌های فن کویل و هواساز‌ها باید به طور منظم بررسی و در صورت نیاز تعویض شوند. فیلترهای کثیف می‌توانند جریان هوا را محدود و باعث کاهش کارایی دستگاه شوند.
2. بازرسی و تمیزکاری کندانسور و اواپراتور : کندانسور و اواپراتور باید از هرگونه گرد و غبار، رسوبات و آلودگی پاک شوند. این موارد می‌توانند انتقال حرارت را کاهش دهند و به کارایی دستگاه آسیب برسانند.
3. بررسی عملکرد فن‌ها و کمپرسور : فن‌ها و کمپرسور باید بررسی شوند تا از عملکرد صحیح آن‌ها اطمینان حاصل شود. عدم کارکرد صحیح این قطعات می‌تواند باعث فشار اضافی به سیستم و کاهش عمر مفید چیلر شود.
4. کنترل سطح مبرد : سطح مبرد باید در محدوده مناسب نگه داشته شود. کمبود مبرد می‌تواند منجر به کاهش کارایی و افزایش مصرف انرژی شود. در صورت نیاز، مبرد باید به سیستم اضافه گردد.
5. پایش دما و فشار سیستم : دما و فشار در قسمت‌های مختلف سیستم باید به‌طور منظم بررسی شوند تا از مطابقت با مقادیر استاندارد اطمینان حاصل شود.

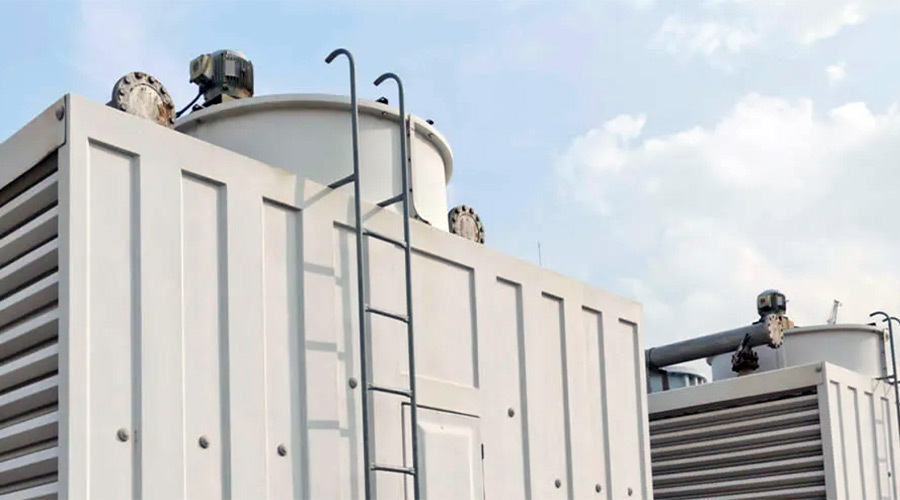

نکات مهم در نصب و راه‌اندازی چیلرهای آبخنکچیلرهای آب‌خنک به دلیل استفاده از برج خنک‌کننده نیازمند توجه ویژه‌تری در نصب و راه‌اندازی هستند. یکی از نکات کلیدی در نصب این نوع چیلرها، اطمینان از عملکرد صحیح برج خنک‌کننده است. این برج‌ها باید دارای سیستم فیلتراسیون و پمپ‌هایی باشند که آب را با دبی مناسب به کندانسور منتقل کنند. همچنین، باید به این نکته توجه شود که برای جلوگیری از رشد باکتری‌ها و جلوگیری از بروز مشکلاتی همچون رسوب‌گذاری، باید مواد شیمیایی مناسب به آب سیستم اضافه شوند.
نکات محیطی در نصب چیلرمحل نصب چیلر باید به گونه‌ای باشد که محیط مناسبی برای عملکرد بهینه آن فراهم آورد. این محیط باید از عوامل زیر محافظت کند :
1. دور بودن از منابع آلاینده : چیلر نباید در نزدیکی منابع آلاینده مانند دودکش‌ها یا منابع تولید گرد و غبار نصب شود تا از گرفتگی فیلترها و کاهش کیفیت عملکرد جلوگیری شود.
2. تهویه مناسب : برای جلوگیری از افزایش دمای دستگاه و حفظ کارایی، چیلر باید در محلی نصب شود که هوا به راحتی در آن جریان داشته باشد. عدم تهویه کافی می‌تواند منجر به افزایش دما و کاهش راندمان شود.
3. محافظت از دستگاه در برابر شرایط جوی : چیلرهایی که در فضای باز نصب می‌شوند، باید در برابر بارش باران، برف و تابش مستقیم خورشید محافظت شوند. استفاده از پوشش‌های حفاظتی، سایبان‌ها و محافظ‌های ضد آب می‌تواند کمک کننده باشد.
آموزش کارکنان و اپراتورهاآموزش کارکنان و اپراتورهایی که با چیلر کار می‌کنند از اهمیت ویژه‌ای برخوردار است. آن‌ها باید با نحوه عملکرد دستگاه، مشکلات معمول و روش‌های پیشگیری از بروز خرابی‌ها آشنا باشند. همچنین، اپراتورها باید توانایی تشخیص علائم هشداردهنده و اقدام به موقع برای جلوگیری از خرابی‌های جدی را داشته باشند. آموزش‌های منظم می‌توانند از آسیب‌های احتمالی و هزینه‌های بالای تعمیرات جلوگیری کنند.
نتایج و مزایای نگهداری صحیح چیلرهانگهداری و سرویس دوره‌ای چیلرها می‌تواند منافع زیادی را برای کاربران به همراه داشته باشد :
• افزایش طول عمر دستگاه : نگهداری منظم و پیشگیرانه می‌تواند عمر مفید چیلر را تا حد زیادی افزایش دهد.
• کاهش هزینه‌های تعمیرات : تعمیرات پیشگیرانه معمولاً هزینه کمتری نسبت به تعمیرات اضطراری دارند.
• افزایش بهره‌وری انرژی : دستگاه‌هایی که به درستی نگهداری می‌شوند، عملکرد بهینه‌تری دارند و مصرف انرژی کمتری دارند.
• بهبود کیفیت سرمایش : چیلرهایی که به‌طور منظم بررسی و تعمیر می‌شوند، می‌توانند هوای بهتری را برای محیط‌های داخلی فراهم کنند.
نتیجه‌گیری
چیلرهای تراکمی، به ویژه چیلرهای هواخنک و آب‌خنک، از تجهیزات اصلی در سیستم‌های سرمایشی ساختمان‌ها و صنایع به شمار می‌روند. نصب و راه‌اندازی این دستگاه‌ها نیازمند دقت و رعایت اصول فنی است. رعایت نکات ایمنی و فنی نه تنها کارایی دستگاه را افزایش می‌دهد، بلکه عمر مفید آن را نیز بهبود می‌بخشد. با انجام مراحل درست در نصب، وکیوم و شارژ مبرد، تنظیم فشارها و آمپرها، و نگهداری صحیح، می‌توان از کارکرد بهینه چیلر تراکمی اطمینان حاصل کرد و در نهایت به بهره‌وری انرژی و کاهش هزینه‌ها دست یافت.
