مقدمه
در عصر حاضر که بهره‌وری انرژی، کاهش هزینه‌های عملیاتی و ارتقاء سطح آسایش محیطی به‌عنوان ارکان اصلی طراحی تأسیسات مکانیکی شناخته می‌شوند، سیستم‌های پیشرفته‌ای همچون GHP (پمپ حرارتی گازی) و VRF (سیستم‌های جریان مبرد متغیر) بیش از پیش مورد توجه متخصصان صنعت تهویه مطبوع قرار گرفته‌اند. موفقیت در پیاده‌سازی این سامانه‌ها، بیش از هر چیز وابسته به طراحی دقیق، محاسبات علمی و اجرای اصولی آن‌هاست. یکی از نخستین و مهم‌ترین مراحل در این فرآیند، انجام محاسبات بار حرارتی سرمایشی و گرمایشی است؛ چرا که بدون برآورد صحیح این بارها، انتخاب تجهیزات و طراحی مسیرهای انتقال انرژی به‌صورت دقیق و بهینه ممکن نخواهد بود.
در کنار محاسبات بار، مرحله طراحی و اجرای لوله‌کشی نیز یکی از ارکان اساسی در عملکرد صحیح و پایدار این سیستم‌ها به شمار می‌آید. طراحی درست مسیرهای لوله‌کشی، انتخاب مناسب قطر لوله‌ها، عایق‌کاری اصولی، و مدیریت دقیق انشعابات، همگی عواملی هستند که مستقیماً بر راندمان کلی سیستم، مصرف انرژی و طول عمر تجهیزات تأثیرگذارند. ازاین‌رو، این نوشتار تلاشی است برای تبیین ارتباط تنگاتنگ میان تحلیل‌های اولیه مهندسی و اجرای حرفه‌ای لوله‌کشی در دو سیستم مطرح GHP و VRF، تا اهمیت این مراحل کلیدی در تضمین موفقیت پروژه‌های تهویه مطبوع روشن‌تر گردد.
طراحی و اجرای لوله‌کشیGHP: پایه‌ای‌ترین گام برای بهره‌برداری بهینه
در فرآیند طراحی سامانه‌های تهویه مطبوع به‌ویژه سیستم‌های GHP (Gas Heat Pump)، نخستین مرحله، برآورد دقیق و علمی نیاز سرمایشی و گرمایشی فضاهای مختلف است. بدون محاسبه صحیح بار حرارتی چه به‌صورت دستی و چه با کمک نرم‌افزارهای تخصصی مانند Carrier HAP یا سایر ابزارهای مهندسی نمی‌توان وارد فاز انتخاب تجهیزات یا اجرای سیستم شد. این مرحله پایه‌ای‌ترین بخش طراحی محسوب می‌شود و هر خطایی در آن، به مشکلات عملکردی در آینده منتهی خواهد شد.
از محاسبات بار تا طراحی لوله‌کشی
پس از آن‌که بار حرارتی هر فضا به‌درستی برآورد شد و محل نصب یونیت‌های داخلی و خارجی مشخص گردید، وارد بخش اجرایی‌تر پروژه می‌شویم. در این مرحله، طراحی مسیر لوله‌کشی مبرد بین یونیت‌ها انجام می‌پذیرد که شامل مراحل زیر است :
1. ترسیم مسیر لوله‌ها بر اساس موقعیت تجهیزات
2. استفاده از نرم‌افزارهای تخصصی مانند LATSیا سایر ابزارهای مشابه برای تحلیل و اعتبارسنجی مسیرها
3. در نظر گرفتن ملاحظات فنی و اجرایی مرتبط با نحوه لوله‌کشی در سیستم‌های GHP
الزامات فنی لوله‌کشی در سیستم‌های GHP
در سیستم‌های GHP، انتقال مبرد از طریق لوله‌های مسی مشابه سیستم‌های DX مانند اسپلیت‌ها صورت می‌گیرد. آنچه در GHP حیاتی است، اجرای اصولی لوله‌کشی همراه با رعایت نکات عایق‌کاری و استفاده از اتصالات استاندارد است.
در مسیر رفت مبرد (خط مایع) که معمولاً با قطر کمتر همراه است، ضخامت عایق نیز کمتر در نظر گرفته می‌شود. در مقابل، در مسیر برگشت مبرد (خط گاز)، که قطر لوله بزرگ‌تر است، نیاز به عایق ضخیم‌تر و دقیق‌تری وجود دارد تا از چگالش، اتلاف انرژی و کاهش راندمان جلوگیری شود. انتخاب دقیق ضخامت لوله‌ها و عایق‌بندی مطابق با استانداردهای شرکت سازنده الزامی است.
ساختار انشعاب‌ها و مدیریت مسیرها
مسیریابی لوله‌ها از یونیت بیرونی به سمت یونیت‌های داخلی، با انشعاب‌های دقیق و محاسبه‌شده انجام می‌پذیرد. برای تقسیم مبرد بین یونیت‌ها، از قطعه‌ای موسوم به Y-Branch یا سپریشن مسی استفاده می‌شود که هر برند GHP استاندارد و ساختار مخصوص خود را برای آن ارائه می‌دهد. جانمایی صحیح این انشعاب‌ها، تأثیر مستقیم بر بالانس فشار و عملکرد متعادل یونیت‌ها دارد.
هرگونه خطای کوچک در طراحی مسیر لوله‌کشی یا عایق‌کاری می‌تواند باعث افت کارایی، افزایش مصرف انرژی، یا حتی خرابی کمپرسور شود. بنابراین توصیه می‌شود طراحی لوله‌کشی GHP نه‌تنها با دقت مهندسی، بلکه با درک کامل از عملکرد حرارتی سیستم انجام شود.

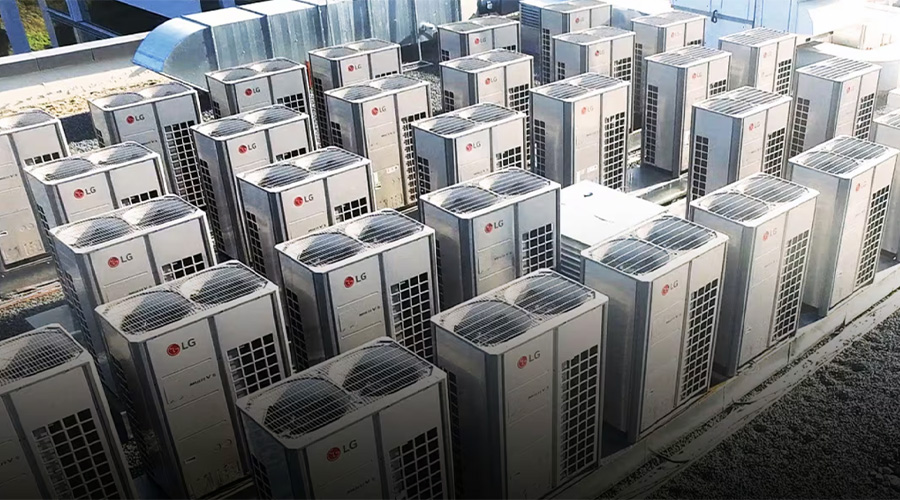

محاسبه بار سرمایشی در سیستم‌های VRF: گام نخست در طراحی اصولی
در مسیر طراحی سیستم‌های VRF، محاسبه دقیق ظرفیت سرمایشی و گرمایشی ساختمان، نخستین و حیاتی‌ترین مرحله است. بدون تحلیل صحیح نیازهای انرژی حرارتی فضاها، امکان طراحی بهینه و انتخاب درست یونیت‌های داخلی و خارجی وجود ندارد. محاسبات بار سرمایشی به مهندسان کمک می‌کند تا تجهیزات را متناسب با ویژگی‌های معماری، نوع بهره‌برداری، اقلیم و الزامات انرژی پروژه انتخاب کنند.
۱. تحلیل بار سرمایشی (Cooling Load): استخراج حرارت ناخواسته از محیط
بار سرمایشی به مفهوم میزان گرمایی‌ست که باید از محیط داخلی حذف شود تا شرایط آسایش حرارتی در آن پایدار بماند. این بار از چهار منبع اصلی نشأت می‌گیرد که در ادامه به آن‌ها پرداخته می‌شود:
الف) انتقال گرما از اجزای خارجی ساختمان
جدارهای خارجی شامل دیوارها، سقف و کف، با محیط بیرونی در تماس هستند و گرمای محیط را از طریق رسانش وارد فضای داخلی می‌کنند. شدت این انتقال وابسته به عوامل زیر است :
• ضریب انتقال حرارت مصالح ساختمانی (U-factor)
• سطح تماس مؤثر با محیط بیرونی (A)
• اختلاف دمای بین داخل و خارج (ΔT)
فرمول محاسبه :
Q = U × A × ΔT
ب) انرژی تابشی خورشید
تابش خورشیدی یکی از مؤثرترین عوامل افزایش گرمای داخلی است که عمدتاً از طریق پنجره‌ها وارد فضا می‌شود. عواملی مانند مساحت پنجره، نوع شیشه، نوع پوشش (مانند پرده یا سایبان)، و جهت جغرافیایی پنجره، شدت این نوع بار را مشخص می‌کند.
ج) بار حرارتی ناشی از منابع داخلی
علاوه بر منابع خارجی، منابع گرمازا در داخل فضا نیز بار حرارتی ایجاد می‌کنند. این منابع شامل انسان‌ها، دستگاه‌های برقی و سیستم‌های روشنایی است. برای محاسبه آن از مقادیر استاندارد استفاده می‌شود :
• گرمای ناشی از هر نفر: حدود 100 وات
• تجهیزات اداری و کامپیوتری : بین 300 تا 500 وات (بسته به نوع و مصرف دستگاه‌ها)
• سیستم‌های روشنایی : بر اساس توان مصرفی و بازده نوری تعیین می‌شود.
د) هوای تازه و هوای نفوذی
هوایی که از طریق تهویه مکانیکی یا نفوذ طبیعی وارد ساختمان می‌شود، اغلب بار حرارتی بالایی به سیستم تحمیل می‌کند. این هوا که ممکن است دمای بالاتر و رطوبت بیشتری داشته باشد، باید تا سطح آسایش سرد و خشک شود. محاسبه این بخش مستلزم تعیین دبی هوای ورودی و تفاوت دمای خشک و مرطوب داخل و خارج است.
محاسبه بار سرمایشی در پروژه‌های VRF نه‌تنها پایه انتخاب ظرفیت تجهیزات است، بلکه تأثیر مستقیمی بر مصرف انرژی، راندمان عملکردی و آسایش نهایی ساکنین دارد. استفاده از نرم‌افزارهای معتبر مانند HAP، Carrier E20، یا VRF-specific tools می‌تواند به دقت این محاسبات بیفزاید و احتمال خطای انسانی را کاهش دهد.
۲. محاسبه بار گرمایشی (Heating Load): جبران افت دما در فصول سرد
در سیستم‌های تهویه مطبوع، بار گرمایشی به معنای مقدار انرژی حرارتی است که برای حفظ دمای مطلوب در فضای داخلی در شرایط سرمای زمستان مورد نیاز است. این بار شامل گرمای مورد نیاز برای جبران اتلافات حرارتی از اجزای ساختمان و هوای ورودی به فضا می‌شود. برخلاف حالت سرمایش، برخی از منابع داخلی گرما مانند تابش خورشید یا تجهیزات روشن، در فصل زمستان به کاهش نیاز گرمایشی کمک می‌کنند.
الف) تلفات حرارتی از طریق جداره‌های خارجی ساختمان
دیوارها، سقف و کف به دلیل تماس مستقیم با هوای سرد بیرون، همواره در معرض اتلاف حرارتی هستند. گرما از داخل به خارج منتقل می‌شود و برای جلوگیری از افت دما، باید این اتلافات با گرمایش جبران شود. محاسبه این مقدار گرما نیز با همان فرمول شناخته‌شده بار سرمایشی انجام می‌گیرد :
Q = U × A × ΔT
نکته : در این حالت، ΔT (اختلاف دما بین داخل و خارج) معمولاً بزرگ‌تر از حالت سرمایش است، چرا که در زمستان دمای محیط بیرون به‌شدت کاهش می‌یابد.
ب) ورود هوای تازه و نفوذ ناخواسته
جریان هوای سرد که از طریق سیستم تهویه یا به‌صورت نفوذ طبیعی وارد فضای داخلی می‌شود، باید ابتدا گرم شود تا به دمای آسایش برسد. این بخش یکی از اصلی‌ترین مؤلفه‌های بار گرمایشی در ساختمان‌هاست، به‌ویژه در سازه‌هایی که نفوذ هوا کنترل‌نشده دارند یا به تهویه مکانیکی وابسته‌اند. روش محاسبه آن مشابه حالت سرمایشی است، اما دمای ورودی بسیار پایین‌تر بوده و میزان گرمای بیشتری برای تعدیل آن نیاز است.
ابزارهای دقیق برای تحلیل بارهای حرارتی
برای اطمینان از صحت و دقت در محاسبات گرمایشی و سرمایشی، استفاده از نرم‌افزارهای تخصصی توصیه می‌شود. ابزارهایی مانند Carrier HAP، TRACE 700، DesignBuilder، یا نرم‌افزارهای اختصاصی VRF، با در نظر گرفتن تمامی پارامترهای مؤثر (از جمله اقلیم منطقه، ویژگی‌های متریال ساختمانی و تعداد ساکنین) خروجی‌هایی دقیق و قابل اعتماد ارائه می‌کنند. استفاده از این ابزارها، علاوه بر افزایش دقت، سرعت انجام محاسبات را نیز به شکل چشمگیری بالا می‌برد.
نتیجه‌گیری
طراحی و اجرای سیستم‌های پیشرفته‌ای مانند GHP و VRF تنها با تکیه بر تجهیزات مدرن یا برندهای معتبر به نتیجه مطلوب نمی‌رسد، بلکه موفقیت این پروژه‌ها در گرو نگرش علمی، تحلیل‌های دقیق مهندسی و اجرای جزئیات فنی با دقت بالا است. محاسبه صحیح بار سرمایشی و گرمایشی به‌عنوان گام اول طراحی، سنگ‌بنای انتخاب صحیح تجهیزات و تعریف ظرفیت‌هاست؛ در حالی‌که اجرای صحیح لوله‌کشی و انشعابات به‌عنوان نقطه اتصال میان تحلیل‌های تئوریک و عملکرد عملیاتی سیستم، نقشی کلیدی در پایداری عملکرد، کاهش هزینه‌های بهره‌برداری و افزایش طول عمر تجهیزات ایفا می‌کند.
اهمیت دقت در مراحل طراحی و اجرا، به‌ویژه در پروژه‌هایی با ابعاد بزرگ یا حساسیت‌های عملکردی بالا، دوچندان است. کوچک‌ترین خطا در محاسبه یا اجرا می‌تواند منجر به عدم تعادل در توزیع مبرد، کاهش راندمان، افزایش مصرف انرژی یا حتی آسیب به کمپرسورها و دیگر اجزای سیستم شود. بنابراین، تلفیق دانش مهندسی، بهره‌گیری از نرم‌افزارهای معتبر، رعایت استانداردهای اجرایی و استفاده از نیروی متخصص، تنها راه رسیدن به سیستمی پایدار، اقتصادی و با عملکرد مطلوب است.
