مقدمه
امروزه دستیابی به یک محیط داخلی مطلوب، تنها با استفاده از تجهیزات پیشرفته و طراحی‌های بهینه در حوزه تهویه مطبوع امکان‌پذیر است. یکی از مهم‌ترین پایه‌های علمی و مهندسی این حوزه، درک درست و عمیق از سیستم‌های تبریدی و تبخیری است؛ مفهومی که نه‌تنها در طراحی و اجرای پروژه‌های مسکونی و تجاری، بلکه در صنایع بزرگ، مراکز بهداشتی، فروشگاه‌های زنجیره‌ای و حتی فضاهای صنعتی نیز نقش کلیدی ایفا می‌کند. از زمان اختراع اولین سیکل‌های تبریدی و پیدایش سیستم‌های خنک‌کننده مکانیکی، تحول بزرگی در آسایش حرارتی انسان‌ها رخ داده است. امروزه طیف گسترده‌ای از تجهیزات شامل چیلرها، اسپلیت‌ها، سیستم‌های VRF، داکت اسپلیت‌ها و کولرهای آبی و ایرواشرها، همگی بر مبنای اصول ساده اما بسیار دقیق تبرید تراکمی یا تبخیری کار می‌کنند. شناخت اجزای اصلی این سیستم‌ها، مکانیزم عملکرد هر بخش و نحوه تعامل اجزا با یکدیگر، نه‌تنها به مهندسان کمک می‌کند سیستم‌های موجود را به‌درستی طراحی و اجرا کنند، بلکه بهره‌برداری و نگهداری اصولی را نیز تسهیل می‌کند. در این مقاله تلاش کرده‌ایم با نگاهی جامع، دو ستون اصلی دنیای سرمایش یعنی سیستم‌های تبریدی و سیستم‌های تبخیری را بررسی کنیم؛ اجزای کلیدی، نحوه عملکرد، مزایا، محدودیت‌ها و کاربردهای هرکدام را توضیح دهیم تا در نهایت، تصویری شفاف و کاربردی از این تکنولوژی‌های حیاتی در اختیار علاقه‌مندان، تکنسین‌ها، طراحان و حتی مصرف‌کنندگان خانگی قرار دهیم.
سیستم‌های تبریدی و تبخیری در تهویه مطبوع
آشنایی با سیستم‌های تبریدی :
یکی از اصول بنیادین در طراحی و عملکرد اغلب دستگاه‌های تهویه مطبوع، درک صحیح از نحوه کارکرد سیکل تبرید است. بسیاری از تجهیزات سرمایشی و حتی برخی تجهیزات گرمایشی، بر پایه فرآیند تبرید یا خنک‌سازی تبخیری طراحی می‌شوند. به همین دلیل، آشنایی با اجزای اصلی و مکانیزم عملکرد این چرخه می‌تواند درک بهتری از نحوه کار انواع چیلرها، مینی‌چیلرهای تراکمی، سیستم‌های VRF، اسپلیت‌ها، داکت اسپلیت‌ها و پکیج‌های یونیت پشت‌بامی در اختیار ما قرار دهد.
شایان ذکر است که سیستم‌های تمام‌مبرد یا انبساط مستقیم (که به‌اصطلاح DX نامیده می‌شوند)، یکی از انواع متداول در چرخه‌های تبریدی به‌شمار می‌آیند که در ادامه به‌تفصیل توضیح داده خواهند شد.

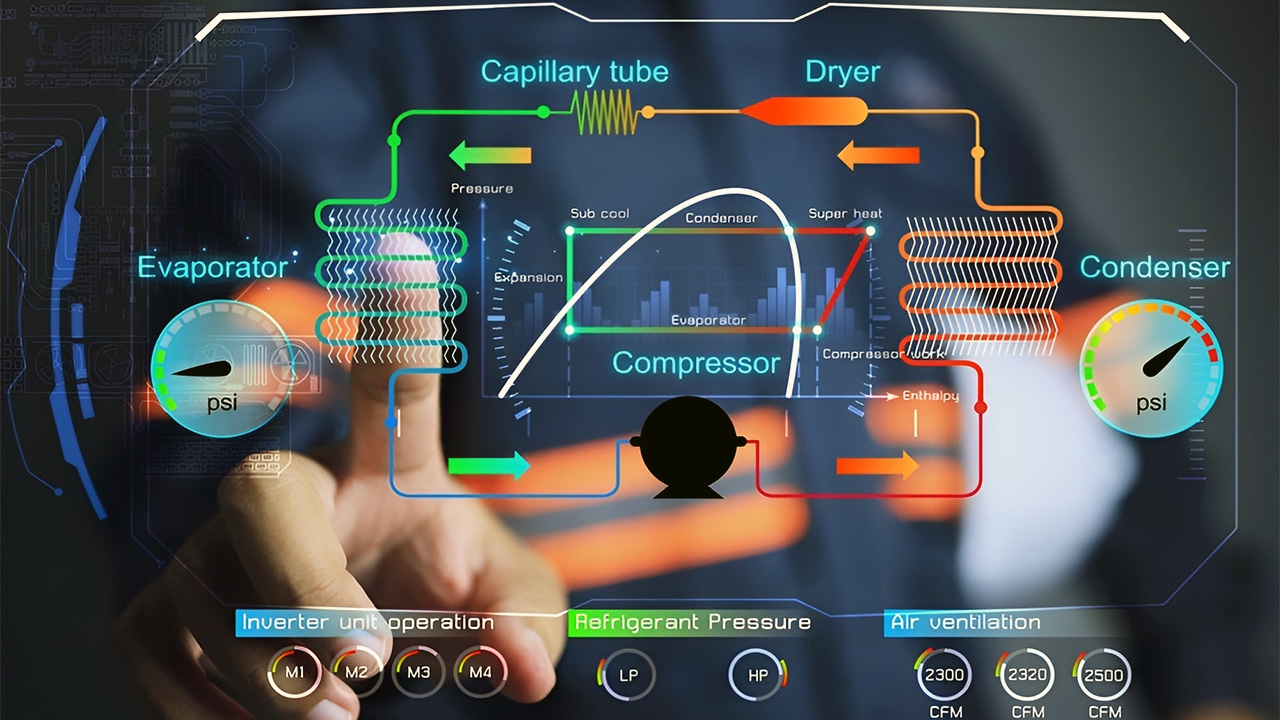

در این چرخه، چهار بخش کلیدی نقش اصلی را ایفا می‌کنند: کمپرسور، کندانسور، شیر انبساط و اواپراتور. این اجزا به‌طور هماهنگ کار می‌کنند تا فرآیند انتقال گرما از داخل ساختمان به محیط بیرون یا بالعکس انجام شود.
🔹 کمپرسور (Compressor)
کمپرسور به‌عنوان قلب تپنده سیکل تبرید شناخته می‌شود. وظیفه اصلی این قطعه، فشرده‌سازی مبرد است. ماده مبرد با دما و فشار پایین از خط مکش وارد کمپرسور می‌شود، در آنجا متراکم می‌شود و در نتیجه فشار و دمای آن افزایش می‌یابد. گاز داغِ پرفشار سپس به سمت کندانسور هدایت می‌شود.
کمپرسورها بسته به ظرفیت و کاربرد، انواع مختلفی دارند که مهم‌ترین آن‌ها عبارتند از :
• کمپرسورهای سیلندر-پیستونی : مناسب پروژه‌های با ظرفیت متوسط تا بالا؛ در دو نوع قابل تعمیر و یک‌بارمصرف ساخته می‌شوند.
• کمپرسورهای اسکرال (حلزونی) : عموماً در سیستم‌های با ظرفیت تبرید پایین و متوسط مانند اسپلیت‌ها استفاده می‌شوند.
• کمپرسورهای اسکرو (مارپیچی) : گزینه‌ای کارآمد برای سیستم‌هایی با ظرفیت بالا مانند چیلرهای بزرگ.
• کمپرسورهای سانتریفیوژ (گریز از مرکز) : این نوع کمپرسورها در پروژه‌های عظیم و با ظرفیت بسیار بالا به کار می‌روند و راندمان بالایی دارند.
🔹 کندانسور (Condenser)
کندانسور بخشی است که گاز داغِ خروجی از کمپرسور را خنک کرده و با دفع حرارت، آن را به مایع تبدیل می‌کند. این کار از طریق تماس مبرد با آب یا هوا انجام می‌شود.
کندانسورها در دو گروه اصلی ساخته می‌شوند :
• کندانسورهای آبی : با استفاده از جریان آب (در مدل‌های پوسته و لوله‌ای یا صفحه‌ای) حرارت گاز مبرد را جذب می‌کنند.
• کندانسورهای هوایی : خنک‌سازی در این نوع به‌وسیله عبور جریان هوا توسط فن انجام می‌شود.
🔹 شیر انبساط (Expansion Valve)
بعد از تقطیر، مبرد مایع برای ورود به اواپراتور نیاز به کاهش فشار دارد. این وظیفه بر عهده شیر انبساط است. شیر انبساط با کاهش فشار مبرد، شرایط تبخیر سریع آن را در اواپراتور فراهم می‌کند. شیرهای انبساط معمولاً به دو دسته تقسیم می‌شوند :
• الکترونیکی : با دقت بالا و کنترل هوشمند.
• ترموستاتیکی : که به‌صورت مکانیکی و با حسگر حرارتی کار می‌کند.
🔹 اواپراتور (Evaporator)
اواپراتور نقطه‌ای است که مبرد کم‌فشار وارد آن می‌شود و با جذب حرارت از محیط اطراف تبخیر می‌شود. این فرآیند موجب خنک شدن هوا یا آب در مدار می‌شود. اواپراتورها بسته به نوع سیستم ممکن است :
• در آب غوطه‌ور باشند (مانند چیلرهای آبی) و آب سرد شده به‌وسیله پمپ به فن‌کویل‌ها یا هواسازها منتقل شود.
• یا مستقیماً درون یونیت‌های داخلی مانند اسپلیت و فن‌کویل تعبیه شده باشند و با جریان هوا، سرمایش محیط را فراهم کنند.
در کنار سیستم‌های تبریدی، سیستم‌های تبخیری نیز وجود دارند که در آن‌ها هوا مستقیماً با آب تماس پیدا می‌کند. این روش در اقلیم‌های خشک و گرم کاربرد گسترده‌ای دارد و از مزیت مصرف انرژی پایین‌تر بهره می‌برد. کولرهای آبی ساده‌ترین مثال برای درک عملکرد این نوع سیستم‌ها هستند.
در مجموع، تسلط بر اصول اولیه تبرید و تبخیر، به مهندسان کمک می‌کند تا سیستم‌های تهویه مطبوع را به‌شکلی کارآمدتر طراحی، انتخاب و نگهداری کنند و آسایش مطلوب کاربران را در کنار بهینه‌سازی مصرف انرژی تضمین نمایند
آشنایی با سیستم‌های تبخیری :
یکی از روش‌های ساده، کم‌هزینه و درعین‌حال مؤثر برای سرمایش فضاها، استفاده از سیستم‌های تبخیری است. آگاهی از عملکرد این سیستم‌ها، کلید درک ساختار بسیاری از تجهیزات تهویه مطبوع مانند کولرهای آبی، ایرواشرها، زنت‌ها و اکونوپک‌ها محسوب می‌شود.
اصول کارکرد سیستم‌های تبخیری مبتنی بر قانون طبیعی تبخیر آب است. در این فرآیند، آب با جذب حرارت از هوای عبوری، تبخیر می‌شود و دمای هوا را به‌طور قابل‌توجهی کاهش می‌دهد. این مکانیزم مخصوصاً در مناطقی با آب‌وهوای گرم و خشک بسیار کارآمد است؛ چرا که در چنین شرایطی، تبخیر آب با راندمان بالاتری انجام می‌شود.
🔹 کولر آبی؛ ساده‌ترین نمونه‌ی سرمایش تبخیری
کولر آبی یکی از آشناترین و پرکاربردترین نمونه‌های سیستم‌های تبخیری در ایران است که سال‌هاست در ساختمان‌های مسکونی، اداری و حتی کارگاهی استفاده می‌شود. اساس عملکرد کولر آبی کاملاً مشابه اصول تبخیر طبیعی است؛ در این دستگاه، پوشال یا پدهای سلولوزی به‌عنوان واسطه‌ی انتقال حرارت عمل می‌کنند.
آب از طریق پمپ سیرکوله به‌طور مداوم روی پوشال‌ها ریخته می‌شود و با روشن شدن فن، جریان هوا از روی پوشال‌های خیس عبور می‌کند. در این مسیر، هوا حرارت خود را به آب منتقل می‌کند و به‌واسطه‌ی تبخیر، خنک می‌شود. هوای خنک‌شده سپس از طریق کانال‌کشی به داخل فضا هدایت می‌شود و سرمایش طبیعی، ساده و نسبتاً ارزان‌قیمت را فراهم می‌کند.
مزیت مهم کولر آبی در مقایسه با بسیاری از سیستم‌های سرمایشی، مصرف پایین انرژی الکتریکی است، چون به کمپرسور نیازی ندارد و فقط فن و پمپ آب مصرف برق دارند. البته این سیستم یک نقطه‌ضعف نیز دارد: راندمان آن در محیط‌های مرطوب پایین می‌آید و عملاً در شهرهای با رطوبت بالا، کاربرد محدودی دارد.
🔹 مکانیزم عملکرد ایرواشر:
در ایرواشرها، آب به‌وسیله نازل‌های پرفشار در مسیر جریان هوا به‌صورت قطرات بسیار ریز پاشیده می‌شود. هوای مکیده‌شده توسط فن، از این ذرات آب عبور می‌کند و حرارت خود را به آن‌ها منتقل می‌کند. نتیجه این فرآیند، کاهش محسوس دمای هواست. برای ایجاد گرمایش در فصول سرد، کافی است درون دستگاه یک کویل آبگرم قرار گیرد. آبگرم تولیدی (توسط پکیج یا بویلر) وارد این کویل شده و با عبور جریان هوا از روی سطح داغ کویل، دمای هوا افزایش می‌یابد و به فضا منتقل می‌شود.
🔹 زنت و مکانیزم پد سلولوزی:
زنت (Zent) نمونه دیگری از تجهیزات سرمایش تبخیری است که با طراحی ساده‌تری نسبت به ایرواشر شناخته می‌شود. در زنت، به‌جای نازل‌های پرفشار، از پدهای ضخیم سلولوزی استفاده می‌شود. آب روی این پدها توزیع می‌شود و وقتی هوا با کمک فن از میان پدهای خیس عبور می‌کند، خنک می‌شود. این شیوه تبخیر به‌خاطر سطح تماس گسترده، بازدهی بالایی دارد و در بسیاری از ساختمان‌های مسکونی یا کارگاهی در مناطق خشک مورد استفاده قرار می‌گیرد.
🔹 اکونوپک:
اکونوپک هم در دسته سیستم‌های ترکیبی هوا و تبخیر قرار می‌گیرد. این دستگاه علاوه بر سرمایش تبخیری، قابلیت فیلتراسیون و حتی پیش‌گرمایش یا پیش‌سرمایش هوا را در صورت نیاز فراهم می‌کند و برای سالن‌های تولیدی، تجاری یا صنعتی کاربرد زیادی دارد.
در مجموع، چه در قالب کولر آبی ساده باشد، چه در قالب ایرواشر و زنت صنعتی، همه‌ی سیستم‌های تبخیری بر پایه‌ی استفاده هوشمندانه از خاصیت تبخیر آب طراحی شده‌اند. این راهکار در مناطقی با اقلیم گرم و خشک هنوز هم بهترین گزینه برای سرمایش کم‌هزینه و طبیعی به شمار می‌رود.
طبقه بندی سیستم‌های تهویه مطبوع
سیستم‌های تهویه مطبوع را می‌توان بر اساس نوع عملکرد و نحوه انتقال انرژی حرارتی، در چهار گروه اصلی دسته‌بندی کرد. هر یک از این گروه‌ها بسته به نیاز پروژه، ویژگی‌های ساختمان و شرایط اقلیمی می‌توانند مزایا و محدودیت‌های خاص خود را داشته باشند.
۱. سیستم‌های تمام‌هوایی :
در این نوع سیستم‌ها، هوای تهویه‌شده نقش اصلی را در تامین سرمایش یا گرمایش ایفا می‌کند. تمام فرآیندهای خنک‌سازی، گرم‌کردن، رطوبت‌زدایی یا رطوبت‌افزایی روی هوا انجام می‌شود و سپس این هوا از طریق کانال‌ها به فضاهای مختلف منتقل می‌گردد. سیستم‌های تمام‌هوایی اغلب در ساختمان‌های بزرگ اداری، سالن‌های اجتماعات و پروژه‌هایی که نیاز به کنترل دقیق کیفیت هوا دارند کاربرد فراوانی دارند.
۲. سیستم‌های ترکیبی هوا–آب :
این دسته از سیستم‌ها ترکیبی از انتقال انرژی توسط آب و هوا هستند. معمولا آب به‌عنوان حامل اصلی انرژی حرارتی از منبع به فن‌کویل‌ها یا یونیت‌های ترمینالی منتقل می‌شود و سپس هوا توسط این تجهیزات به‌طور موضعی توزیع می‌شود. این سیستم‌ها در پروژه‌هایی مناسب‌اند که نیاز به انعطاف‌پذیری در کنترل مناطق مختلف دارند و می‌خواهند بهره‌وری انرژی را افزایش دهند.
۳. سیستم‌های تمام‌آبی :
در این گروه، وظیفه انتقال گرما یا سرما به‌طور کامل بر عهده آب است. در چنین سیستم‌هایی، آب گرم یا سرد از طریق لوله‌کشی به واحدهایی مانند رادیاتورها، فن‌کویل‌ها یا واحدهای تهویه مستقل منتقل می‌شود و هوا فقط به‌صورت طبیعی یا با فن‌های داخلی در محیط گردش پیدا می‌کند. این روش بیشتر در ساختمان‌های مسکونی، هتل‌ها و مکان‌هایی که نیاز به کنترل محلی دما دارند، کاربرد دارد.
۴. سیستم‌های تمام‌مبرد یا انبساط مستقیم (DX) :
در این نوع سیستم‌ها، مبرد مستقیماً در محل یونیت داخلی یا اواپراتور تبخیر می‌شود و فرآیند سرمایش یا گرمایش انجام می‌گیرد. این گروه شامل کولرهای گازی اسپلیت، داکت اسپلیت، VRF و سایر مدل‌های مشابه می‌شود. این سیستم‌ها به‌دلیل نصب ساده‌تر، عدم نیاز به لوله‌کشی آب گسترده و قابلیت کنترل مستقل فضاها، در بسیاری از ساختمان‌های تجاری و مسکونی کوچک محبوبیت بالایی دارند.
هر یک از این طبقه‌بندی‌ها می‌تواند با توجه به ویژگی‌های خاص پروژه، الزامات بودجه و سطح آسایش مورد نظر انتخاب شود. به همین دلیل، شناخت دقیق نیازها و مقایسه درست مزایا و معایب هر گروه، از مهم‌ترین گام‌های طراحی حرفه‌ای تهویه مطبوع به‌شمار می‌آید.
نتیجه‌گیری
در نهایت باید گفت که تسلط بر اصول و اجزای سیستم‌های تبریدی و تبخیری، یکی از حیاتی‌ترین پیش‌نیازهای موفقیت در طراحی و بهره‌برداری از سیستم‌های تهویه مطبوع است. انتخاب بین روش‌های تبریدی یا تبخیری، به فاکتورهایی مانند شرایط اقلیمی، نوع ساختمان، سطح آسایش مورد انتظار و همچنین بودجه عملیاتی بستگی دارد. در مناطق خشک، سیستم‌های تبخیری همچنان یکی از مقرون‌به‌صرفه‌ترین گزینه‌ها برای تأمین سرمایش طبیعی محسوب می‌شوند؛ در حالی که سیستم‌های تبریدی با ظرفیت‌های متنوع، برای کاربردهای وسیع‌تر و نیاز به کنترل دقیق‌تر دما و رطوبت انتخاب می‌شوند.
از سوی دیگر، توسعه‌ی مدل‌های ترکیبی و هوشمند، مهندسان را قادر ساخته است تا در پروژه‌های مدرن، از مزایای هر دو روش به‌طور هم‌زمان بهره بگیرند و بهترین بازده انرژی را تضمین کنند. در نهایت، چه در جایگاه طراح، چه به‌عنوان بهره‌بردار و چه در نقش مصرف‌کننده، درک صحیح مکانیزم‌های سرمایشی کمک می‌کند تا هزینه‌های انرژی به حداقل برسد، عمر تجهیزات افزایش یابد و آسایش حرارتی، همان‌طور که باید، برای انسان‌ها فراهم شود.
