مقدمه

محاسبه بار حرارتی و برودتی یکی از مهم‌ترین مراحل طراحی سیستم‌های تهویه مطبوع است. قبل از انتخاب تجهیزاتی مانند چیلر، هواساز، فن‌کویل، پمپ حرارتی یا سایر تجهیزات سرمایشی و گرمایشی، باید مشخص شود ساختمان در شرایط مختلف چه میزان بار سرمایشی و گرمایشی دارد. انجام این محاسبات به‌صورت دستی برای پروژه‌های ساده امکان‌پذیر است، اما در پروژه‌های بزرگ و پیچیده، استفاده از نرم‌افزارهای تخصصی می‌تواند محاسبات، مدل‌سازی و بررسی سناریوهای مختلف را ساده‌تر کند. نرم‌افزارهای مختلفی برای این حوزه وجود دارند و هرکدام کاربرد متفاوتی دارند. برخی بیشتر برای محاسبه بار و طراحی سیستم‌های HVAC استفاده می‌شوند، برخی روی مدل‌سازی اطلاعات ساختمان تمرکز دارند و برخی دیگر برای شبیه‌سازی انرژی و تحلیل عملکرد ساختمان طراحی شده‌اند. در این مقاله با مفهوم محاسبه بار حرارتی و برودتی، کاربرد نرم‌افزارهای HVAC و پنج ابزار شناخته‌شده در این حوزه آشنا می‌شویم و تفاوت کاربرد آنها را بررسی می‌کنیم.

محاسبه بار حرارتی و برودتی چیست؟

بار حرارتی و برودتی مقدار گرما یا سرمایی است که یک ساختمان یا فضای مشخص برای رسیدن به شرایط دمایی موردنظر به آن نیاز دارد.

در فصل گرما، سیستم تهویه باید گرمای واردشده به ساختمان را دفع کند. این مقدار را می‌توان به‌عنوان بار سرمایشی در نظر گرفت.

در فصل سرما نیز ساختمان بخشی از گرمای خود را از دست می‌دهد و سیستم گرمایشی باید این مقدار را جبران کند.

عوامل مختلفی در تعیین بار ساختمان تأثیر دارند، از جمله :

• موقعیت جغرافیایی ساختمان

• شرایط اقلیمی

• جهت قرارگیری ساختمان

•  مساحت و ارتفاع فضاها

• جنس دیوارها و سقف

• نوع و اندازه پنجره‌ها

• میزان تابش خورشید

• تعداد افراد

• تجهیزات الکتریکی

• روشنایی

•  میزان هوای تازه

• شرایط دما و رطوبت موردنظر

به همین دلیل محاسبه بار صرفاً بر اساس متراژ ساختمان روش دقیقی برای انتخاب تجهیزات نیست.

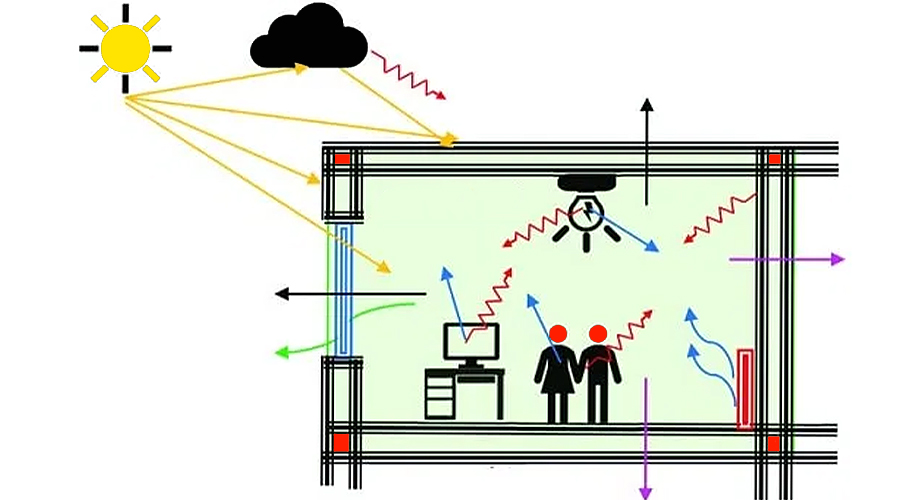

عوامل مؤثر بر محاسبه بار سرمایشی ساختمان

چرا محاسبه بار حرارتی و برودتی اهمیت دارد؟

اگر ظرفیت تجهیزات بدون محاسبه صحیح بار انتخاب شود، ممکن است سیستم با مشکلات مختلفی مواجه شود.

انتخاب تجهیزات با ظرفیت کمتر از نیاز

اگر ظرفیت دستگاه کمتر از بار واقعی ساختمان باشد، سیستم ممکن است نتواند دمای موردنظر را تأمین کند.

انتخاب تجهیزات با ظرفیت بیش از نیاز

انتخاب بیش از حد ظرفیت نیز می‌تواند باعث افزایش هزینه اولیه و در برخی شرایط، عملکرد نامناسب سیستم شود.

بنابراین هدف محاسبات HVAC فقط پیدا کردن یک عدد نیست؛ بلکه باید ظرفیت و مشخصات سیستم بر اساس شرایط واقعی پروژه تعیین شود.

نرم افزارهای HVAC چه کاربردی دارند؟

نرم‌افزارهای HVAC می‌توانند برای بخش‌های مختلف فرآیند طراحی استفاده شوند.

برخی نرم‌افزارها برای محاسبه بار حرارتی و برودتی طراحی شده‌اند، در حالی که برخی دیگر قابلیت مدل‌سازی ساختمان، تحلیل انرژی یا طراحی سیستم‌های مکانیکی را نیز ارائه می‌کنند.

به‌طور کلی این ابزارها می‌توانند در موارد زیر کاربرد داشته باشند :

• محاسبه بار سرمایشی

• محاسبه بار گرمایشی

• تحلیل انرژی ساختمان

• بررسی شرایط اقلیمی

• مدل‌سازی ساختمان

•  بررسی عملکرد سیستم‌های HVAC

• مقایسه سناریوهای مختلف طراحی

• کمک به انتخاب ظرفیت تجهیزات

• مستندسازی محاسبات طراحی

البته خروجی نرم‌افزار باید توسط فرد متخصص بررسی و تفسیر شود. نرم‌افزار جایگزین دانش مهندسی و کنترل کیفیت داده‌های ورودی نیست.

۵ نرم افزار کاربردی برای محاسبات و تحلیل HVAC

در ادامه پنج نرم‌افزار و ابزار شناخته‌شده را بررسی می‌کنیم که هرکدام برای بخشی از فرآیند طراحی و تحلیل سیستم‌های HVAC کاربرد دارند.

۱. Carrier HAP

Carrier HAP (Hourly Analysis Program) یکی از ابزارهای شناخته‌شده شرکت Carrier برای طراحی سیستم‌های HVAC و تحلیل انرژی ساختمان است.

طبق اطلاعات رسمی Carrier، HAP برای محاسبات بار ساختمان، طراحی سیستم HVAC و مدل‌سازی انرژی استفاده می‌شود و این دو قابلیت را در یک مجموعه نرم‌افزاری ترکیب می‌کند.

Carrier در حال حاضر HAP 6.4 را در مجموعه نرم‌افزارهای eDesign خود فهرست کرده است.

کاربردهای Carrier HAP

HAP می‌تواند برای مواردی مانند :

• محاسبه بار سرمایشی

• محاسبه بار گرمایشی

• طراحی سیستم HVAC

• سایزینگ برخی تجهیزات

• تحلیل مصرف انرژی
  بررسی سناریوهای مختلف طراحی

استفاده شود.

یکی از مزایای HAP این است که محاسبات طراحی سیستم و مدل‌سازی انرژی را در یک محیط مرتبط ارائه می‌کند.

HAP برای چه پروژه‌هایی مناسب است؟

این نرم‌افزار می‌تواند برای مهندسان مشاور، طراحان HVAC، پیمانکاران و متخصصان تأسیسات پروژه‌های ساختمانی کاربرد داشته باشد.

اما انتخاب HAP باید بر اساس نوع پروژه و نیاز محاسباتی انجام شود و نمی‌توان آن را برای تمام پروژه‌ها یک گزینه ثابت در نظر گرفت.

نرم افزار Carrier HAP برای محاسبه بار و طراحی HVAC

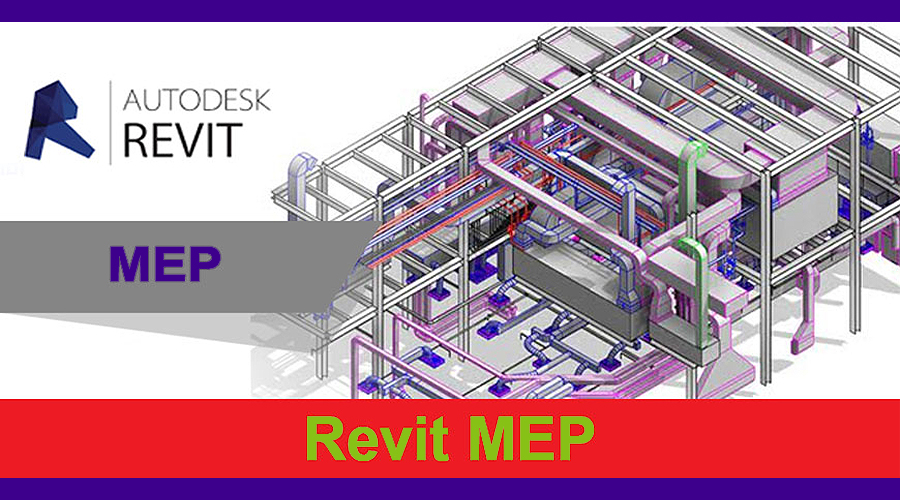

۲. Revit MEP

Revit MEP بخشی از محیط Autodesk Revit برای مدل‌سازی و طراحی سیستم‌های مکانیکی، الکتریکی و لوله‌کشی ساختمان است.

تفاوت مهم Revit MEP با نرم‌افزارهایی که صرفاً برای محاسبه بار طراحی شده‌اند این است که تمرکز آن فقط روی محاسبات بار نیست؛ بلکه مدل‌سازی اطلاعات ساختمان یا BIM بخش مهمی از کاربرد آن محسوب می‌شود.

کاربرد Revit MEP در HVAC

از Revit می‌توان برای مدل‌سازی مواردی مانند :

• کانال‌های تهویه

• لوله‌های سیستم‌های مکانیکی

• تجهیزات HVAC

• فضاهای ساختمان

• سیستم‌های مکانیکی

• هماهنگی بین رشته‌های مختلف

استفاده کرد.

یکی از کاربردهای مهم Revit در پروژه‌های BIM، هماهنگی مدل معماری، سازه و تأسیسات است.

Revit MEP برای چه پروژه‌هایی مناسب است؟

در پروژه‌هایی که مدل‌سازی اطلاعات ساختمان و هماهنگی بین رشته‌های مختلف اهمیت زیادی دارد، Revit می‌تواند ابزار مهمی در فرآیند طراحی باشد.

بنابراین بهتر است Revit را صرفاً به‌عنوان یک «نرم‌افزار محاسبه بار» معرفی نکنیم؛ کاربرد آن گسترده‌تر از این موضوع است.

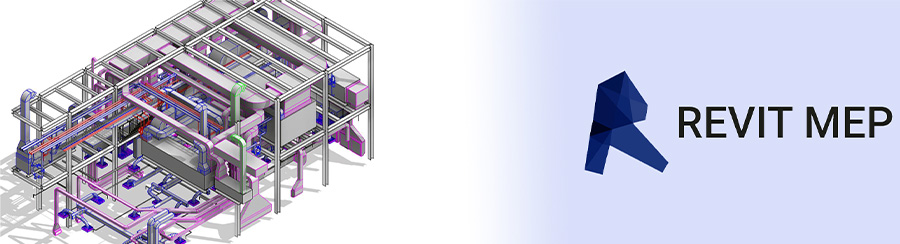

مدل سازی سیستم HVAC در Revit MEP

۳. Elite HVAC

Elite HVAC یکی از نرم‌افزارهایی است که برای محاسبات مهندسی HVAC و تحلیل بارهای حرارتی و برودتی مورد استفاده قرار می‌گیرد.

این ابزار می‌تواند برای مهندسانی که به دنبال انجام محاسبات تخصصی سیستم‌های تهویه مطبوع هستند، کاربرد داشته باشد.

کاربردهای Elite HVAC

بسته به ماژول و نسخه مورد استفاده، این نرم‌افزار می‌تواند برای بخش‌هایی از فرآیند طراحی مانند :

• محاسبه بار سرمایشی

• محاسبه بار گرمایشی

• بررسی شرایط فضاها

• محاسبات مرتبط با سیستم‌های HVAC

• کمک به طراحی سیستم

مورد استفاده قرار گیرد.

در استفاده از هر نرم‌افزار مهندسی باید نسخه، امکانات فعال و روش محاسبات آن بررسی شود؛ زیرا قابلیت‌ها ممکن است در نسخه‌های مختلف تفاوت داشته باشند.

۴. TRACE 700

TRACE 700 یکی از نرم‌افزارهای شناخته‌شده در حوزه تحلیل انرژی ساختمان و طراحی سیستم‌های HVAC بوده است.

این ابزار بیشتر برای تحلیل عملکرد ساختمان و بررسی سناریوهای مختلف سیستم‌های تهویه مطبوع شناخته می‌شود.

کاربرد TRACE در تحلیل انرژی

در پروژه‌های مهندسی، تحلیل انرژی می‌تواند برای مقایسه سناریوهای مختلف طراحی مفید باشد.

برای مثال می‌توان تأثیر تغییراتی مانند :

• نوع سیستم HVAC

• شرایط بهره‌برداری

• مشخصات پوسته ساختمان

• برنامه زمانی استفاده از ساختمان

• تجهیزات داخلی

را بررسی کرد.

نکته مهم : وضعیت نرم‌افزارها و محصولات تجاری در طول زمان تغییر می‌کند. بنابراین قبل از انتخاب TRACE یا هر نرم‌افزار دیگری، باید وضعیت پشتیبانی، نسخه و دسترسی آن را از منبع رسمی بررسی کرد.

۵. EnergyPlus

EnergyPlus یک موتور شبیه‌سازی انرژی ساختمان است که توسط وزارت انرژی ایالات متحده توسعه داده شده است.

این ابزار برای مدل‌سازی و تحلیل رفتار انرژی ساختمان و سیستم‌های مرتبط با آن کاربرد دارد.

EnergyPlus برای چه کاری استفاده می‌شود؟

EnergyPlus می‌تواند برای تحلیل موضوعاتی مانند :

• بارهای حرارتی

• مصرف انرژی ساختمان

• عملکرد سیستم‌های HVAC

• انتقال حرارت

• شرایط محیطی

• برخی فرآیندهای رطوبتی

• سناریوهای مختلف عملکرد ساختمان

مورد استفاده قرار گیرد.

EnergyPlus بیشتر یک موتور شبیه‌سازی است تا یک نرم‌افزار ساده انتخاب تجهیزات.

به همین دلیل معمولاً برای استفاده مؤثر از آن، آشنایی با مدل‌سازی انرژی و مفاهیم مهندسی ساختمان ضروری است.

شبیه سازی انرژی ساختمان با EnergyPlus

مقایسه نرم افزارهای HVAC

برای انتخاب نرم‌افزار مناسب، ابتدا باید مشخص شود هدف پروژه چیست.

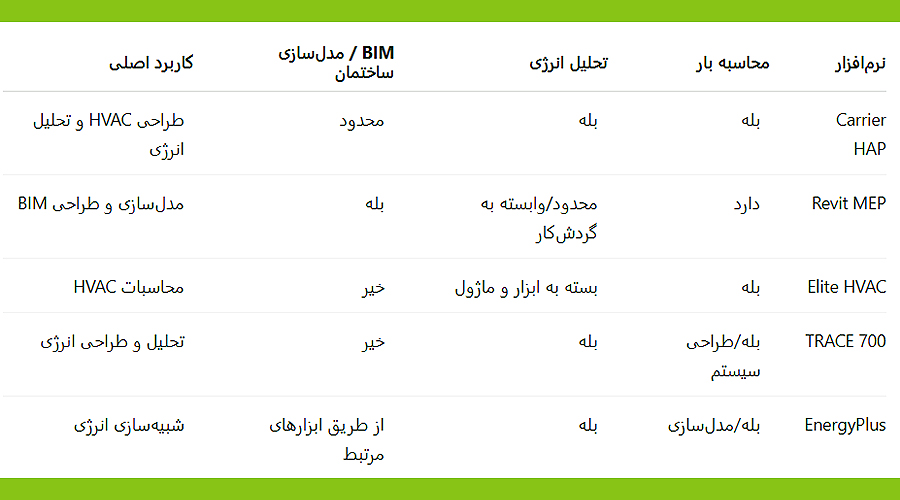

مقایسه نرم افزارهای محاسبه بار و تحلیل انرژی HVAC

این جدول را نباید به‌عنوان یک رتبه‌بندی در نظر گرفت؛ زیرا این نرم‌افزارها اساساً برای اهداف کاملاً یکسان ساخته نشده‌اند.

کدام نرم افزار برای محاسبه بار سرمایشی ساختمان مناسب است؟

پاسخ به این سؤال به نوع پروژه و سطح محاسبات موردنیاز بستگی دارد.

اگر هدف اصلی محاسبه بار و طراحی سیستم HVAC باشد، نرم‌افزارهایی مانند HAP و ابزارهای تخصصی محاسبات HVAC می‌توانند مورد بررسی قرار گیرند.

اگر پروژه بر پایه BIM طراحی می‌شود، Revit می‌تواند بخش مهمی از فرآیند مدل‌سازی و هماهنگی تأسیسات باشد.

اگر هدف اصلی تحلیل دقیق رفتار انرژی ساختمان باشد، ابزارهایی مانند EnergyPlus می‌توانند گزینه‌های مناسبی برای بررسی باشند.

بنابراین بهتر است ابتدا نیاز پروژه مشخص شود و سپس نرم‌افزار انتخاب شود.

آیا نرم افزار می‌تواند جایگزین محاسبات مهندسی شود؟

خیر.

نرم‌افزار یک ابزار محاسباتی است و کیفیت نتیجه آن به کیفیت اطلاعات ورودی و نحوه استفاده از آن بستگی دارد.

اگر اطلاعاتی مانند :

• مشخصات ساختمان

• شرایط اقلیمی

• جنس مصالح

• تعداد افراد

• تجهیزات داخلی

• ساعات بهره‌برداری

• شرایط دمایی و رطوبتی

به‌درستی وارد نشوند، خروجی نرم‌افزار نیز ممکن است با شرایط واقعی پروژه تطابق نداشته باشد.

بنابراین خروجی نرم‌افزار باید توسط مهندس طراح بررسی، تفسیر و در صورت نیاز با روش‌های دیگر کنترل شود.

اشتباهات رایج هنگام استفاده از نرم افزارهای HVAC

انتخاب نرم افزار فقط بر اساس شهرت

معروف بودن یک نرم‌افزار به این معنی نیست که برای هر پروژه مناسب‌ترین ابزار است.

ورود اطلاعات نادرست

یکی از مهم‌ترین منابع خطا، اطلاعات ورودی نادرست است.

بی‌توجهی به شرایط اقلیمی

شرایط آب‌وهوایی محل پروژه تأثیر مستقیمی بر محاسبات بار دارد.

انتخاب ظرفیت تجهیزات بدون بررسی شرایط واقعی

خروجی نرم‌افزار باید در کنار سایر ملاحظات مهندسی استفاده شود.

استفاده از نسخه قدیمی بدون بررسی وضعیت آن

نرم‌افزارهای مهندسی به‌روزرسانی می‌شوند و ممکن است روش‌ها، قابلیت‌ها و پشتیبانی آنها تغییر کند.

Carrier نیز برای HAP به‌صورت رسمی نسخه‌ها و به‌روزرسانی‌های مختلف را منتشر می‌کند.

اعتماد کامل به خروجی نرم افزار

نرم‌افزار ابزار مهندس است، نه جایگزین مهندس.

ارتباط محاسبه بار با انتخاب تجهیزات HVAC

بعد از تعیین بار سرمایشی و گرمایشی، اطلاعات به‌دست‌آمده می‌تواند در فرآیند انتخاب تجهیزات مورد استفاده قرار گیرد.

برای مثال، بار سرمایشی ساختمان می‌تواند در انتخاب ظرفیت تجهیزاتی مانند :

• چیلر

• فن‌کویل

• هواساز

•  پمپ حرارتی

• تجهیزات DX

نقش داشته باشد.

اما انتخاب نهایی فقط بر اساس یک عدد بار انجام نمی‌شود و عواملی مانند شرایط کاری، دمای رفت و برگشت، نوع سیستم، شرایط نصب، راندمان و مشخصات تجهیزات نیز باید بررسی شوند.

چرا محاسبه بار برای انتخاب چیلر مهم است؟

چیلر یکی از تجهیزات اصلی سیستم‌های سرمایش مرکزی است و انتخاب ظرفیت آن باید بر اساس نیاز سرمایشی پروژه انجام شود.

برای آشنایی بیشتر با عملکرد و انواع چیلر می‌توانید مقاله چیلر تراکمی را مطالعه کنید.

نقش محاسبه بار در انتخاب فن‌کویل

فن‌کویل نیز باید متناسب با بار سرمایشی و گرمایشی فضای موردنظر انتخاب شود.

انتخاب ظرفیت نامناسب می‌تواند باعث شود دستگاه نتواند شرایط موردنظر فضا را به‌درستی تأمین کند یا ظرفیت آن بیشتر از نیاز واقعی باشد.

برای همین، محاسبات بار باید قبل از انتخاب تجهیزات انجام شود.

چگونه نرم افزار مناسب HVAC را انتخاب کنیم؟

قبل از انتخاب نرم‌افزار، این سؤال‌ها را از خود بپرسید :

هدف شما چیست؟

آیا فقط محاسبه بار می‌خواهید یا تحلیل انرژی، مدل‌سازی BIM و طراحی سیستم نیز برایتان مهم است؟

نوع پروژه چیست؟

پروژه مسکونی، اداری، تجاری، صنعتی یا بیمارستانی می‌تواند نیازهای متفاوتی داشته باشد.

چه سطحی از جزئیات نیاز دارید؟

برای پروژه‌های ساده ممکن است یک ابزار محاسباتی کافی باشد، در حالی که پروژه‌های پیچیده به مدل‌سازی و تحلیل دقیق‌تر نیاز دارند.

تیم طراحی چه تخصصی دارد؟

بعضی نرم‌افزارها برای شروع نیاز به دانش و تجربه بیشتری دارند.

خروجی موردنیاز چیست؟

قبل از انتخاب نرم‌افزار باید مشخص شود چه نوع گزارش، محاسبه یا مدل نهایی موردنیاز است.

سوالات متداول درباره نرم افزارهای HVAC

بهترین نرم افزار محاسبه بار حرارتی و برودتی چیست؟

یک نرم‌افزار را نمی‌توان برای تمام پروژه‌ها بهترین گزینه دانست. انتخاب به نوع پروژه، هدف محاسبات، سطح جزئیات و تجربه تیم طراحی بستگی دارد.

نرم افزار HAP چیست؟

HAP یا Hourly Analysis Program نرم‌افزار Carrier برای طراحی سیستم‌های HVAC و تحلیل انرژی ساختمان است. Carrier آن را برای محاسبات بار، طراحی سیستم و مدل‌سازی انرژی معرفی می‌کند.

آیا Revit برای محاسبه بار سرمایشی استفاده می‌شود؟

Revit MEP بیشتر یک محیط مدل‌سازی و طراحی BIM است و می‌تواند در گردش‌کارهای مرتبط با تحلیل و طراحی ساختمان استفاده شود. نباید آن را صرفاً یک نرم‌افزار محاسبه بار در نظر گرفت.

EnergyPlus چیست؟

EnergyPlus یک موتور شبیه‌سازی انرژی ساختمان است که برای تحلیل رفتار انرژی و عملکرد سیستم‌های ساختمان مورد استفاده قرار می‌گیرد.

 آیا نرم افزار HVAC برای انتخاب چیلر کافی است؟

خیر. محاسبات نرم‌افزاری یکی از ورودی‌های فرآیند طراحی است و انتخاب نهایی چیلر باید با توجه به شرایط واقعی پروژه و مشخصات فنی تجهیز انجام شود.

آیا نرم افزارهای HVAC برای پروژه‌های صنعتی هم کاربرد دارند؟

بله، بسیاری از ابزارهای محاسباتی و شبیه‌سازی HVAC می‌توانند در پروژه‌های صنعتی استفاده شوند؛ اما نوع نرم‌افزار و روش مدل‌سازی باید بر اساس فرآیند و نیاز پروژه انتخاب شود.

آیا می‌توان با نرم افزار بار سرمایشی یک اتاق را محاسبه کرد؟

بله، بسیاری از نرم‌افزارهای تخصصی HVAC امکان محاسبه بار برای فضاهای مختلف را دارند، مشروط بر اینکه اطلاعات موردنیاز پروژه به‌درستی وارد شود.

آیا نتیجه نرم افزار همیشه دقیق است؟

هیچ نرم‌افزاری تضمین نمی‌کند که نتیجه بدون خطا باشد. کیفیت نتیجه به مدل، داده‌های ورودی، فرضیات و نحوه استفاده از نرم‌افزار بستگی دارد.

جمع‌بندی

نرم‌افزارهای HVAC ابزارهای مهمی برای محاسبه بار حرارتی و برودتی، طراحی سیستم‌های تهویه مطبوع و تحلیل انرژی ساختمان هستند. با این حال، همه نرم‌افزارها یک کاربرد ندارند. Carrier HAP بیشتر بر طراحی سیستم HVAC و تحلیل انرژی تمرکز دارد، Revit MEP در مدل‌سازی و گردش‌کار BIM اهمیت زیادی دارد، Elite HVAC برای محاسبات تخصصی HVAC کاربرد دارد، TRACE در حوزه تحلیل انرژی و طراحی سیستم شناخته شده است و EnergyPlus یک موتور قدرتمند برای شبیه‌سازی انرژی ساختمان محسوب می‌شود. بنابراین به جای انتخاب نرم‌افزار صرفاً بر اساس شهرت یا فهرست‌های «بهترین نرم‌افزار»، ابتدا باید نیاز پروژه مشخص شود و سپس ابزار مناسب انتخاب شود. در نهایت نیز باید توجه داشت که نرم‌افزار جایگزین دانش مهندسی نیست؛ بلکه ابزاری برای افزایش سرعت، دقت و امکان تحلیل سناریوهای مختلف در فرآیند طراحی است.
